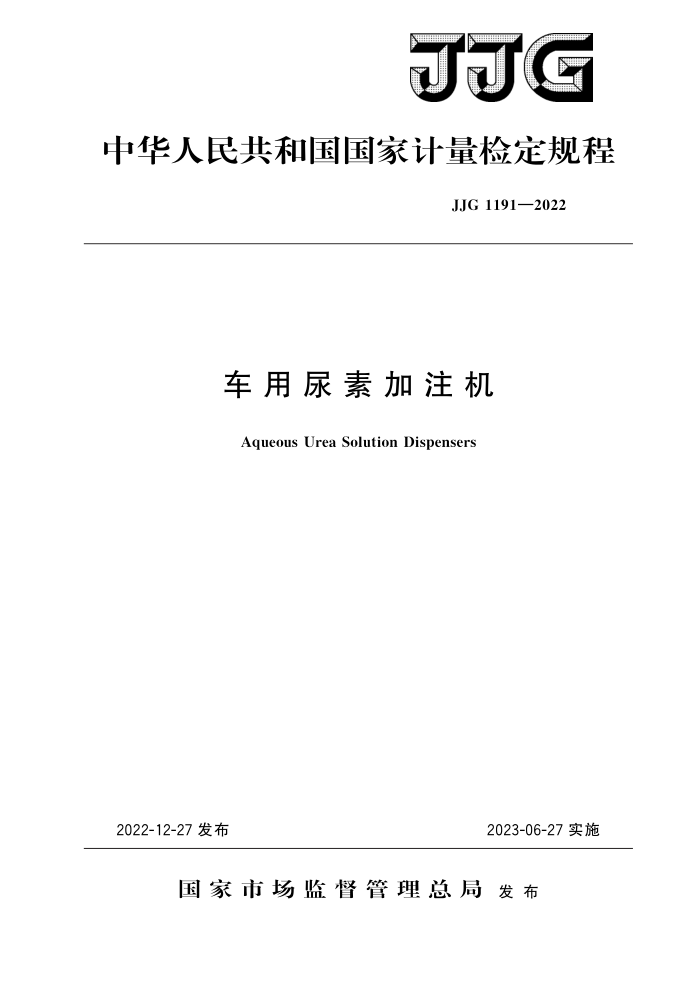

JJG
中华人民共和国国家计量检定规程
JJG 1191—2022
车用尿素加注机
Aqueous Urea Solution Dispensers
2022-12-27发布
2023-06-27实施
国家市场监督管理总局发布 JJG 1191—2022
车用尿素加注机检定规程
JJG 1191—2022
Verification Regulation of AqueousUreaSolutionDispensers
归口单位：全国流量计量技术委员会液体流量分技术委员会主要起草单位：北京市计量检测科学研究院
湖北省计量测试技术研究院
河南省计量科学研究院
参加起草单位：托肯恒山科技（广州）有限公司
浙江朗庆智能科技有限公司
正星科技股份有限公司
本规程委托全国流量计量技术委员会液体流量分技术委员会负责解释 JJG 1191—2022
本规程主要起草人：
杨静 (北京市计量检测科学研究院) 游建军（湖北省计量测试技术研究院）崔耀华（河南省计量科学研究院）
参加起草人：
李晨（北京市计量检测科学研究院）张材「托肯恒山科技（广州）有限公司斯建明 月（浙江朗庆智能科技有限公司）李 一（正星科技股份有限公司） JJG1191—2022
目 录
引言 1 范围· 2引用文件 3术语和计量单位 3.1术语·. 3.2计量单位 4概述 4.1构造…· 4.2工作原理 4.3用途 5计量性能要求 5.1最大允许误差 5.2重复性.. 5.3付费金额误差 6通用技术要求· 6.1铭牌和标记·· 6.2外观结构 6.3 自锁功能 6.4 封印 7计量器具控制 7. 1 检定条件.. 7. 2 检定项目. 7.3 检定方法 7. 4 检定结果的处理… 7. 5 检定周期· 附录A 检定证书/检定结果通知书内页参考格式附录B 检定记录参考格式附录 C 质量法检定附录 D 尿素溶液体膨胀系数表
(IⅡ) (1) (1 ) (1) (1 ) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (6) (8) (8) (9) (10) (13) (15) JJG1191—2022
引言
JJF1001一2011《通用计量术语及定义》、JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1一2012《测量不确定度评定与表示》共同构成制定本规程的基础性系列规范。
本规程参考了国际法制计量组织（OIML）发布的国际建议OIMLR117《非水液体动态测量系统》（Dynamicmeasuringsystemsforliquidsotherthanwater）关于检定的相关内容，并结合我国车用尿素加注机的实际使用情况和行业现状编写。
本规程为首次发布
二 JJG1191—2022
车用尿素加注机检定规程
1范围
本规程适用于车用尿素加注机的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： GB29518一2013柴油发动机氮氧化物还原剂尿素水溶液（AUS32） OIMLR117-1非水液体动态测量系统第1部分：计量与技术要求（Dynamic
measuring systems for liquids other than waterPart 1: Metrological and technical re quirements)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语
下列术语和定义适用本规程。 3.1.1车用尿素溶液aqueousurea solution
用不含其他任何添加物的AUS32专用尿素与纯水一起配制的溶液注：符合GB29518一2013第5章所规定的技术要求。
3.1.2车用尿素加注机aqueousureasolutiondispensers
通过加注枪为车辆添加尿素溶液的测量系统。 3.1.3流量测量变换器flowmeasurementtransducer
将液体的流动量转换为机械转动信号送给编码器的部件。
3.1.4编码器encoder
将流量测量变换器的机械转动信号转换为电子信号送给计控主板的部件。
3.1.5计控主板measurementcontrollingboard
主要由计量微处理器、监控微处理器、存储器等组成的电路主板。 注：计控主板能够接收编码器送来的电子信号，生成加注量数据，并具有数据通讯、送显、处
理、存储、控制等功能。
3.1.6视液器gasindicator
用于观测流动液体中是否存在气泡的装置。
3.1.7调整装置adjustmentdevice
可对车用尿素加注机示值误差进行调整的装置，只能够让误差曲线基本平行偏移，使车用尿素加注机的示值误差处于最大允许误差范围内。
1 JJG1191—2022
3.1.8辅助装置ancillarydevice
用于执行特定功能的装置，直接参与产生、传送或显示测量结果。 注：辅助装置的功能有回零、复显、打印、储存、显示、预置、支付等。
3.1.9最小付费变量minimum specified price deviation
单价与最小体积变量的乘积。
3.1.10自锁功能self-lockingfunction
当车用尿素加注机内涉及计量的应用程序或参数被非法变更时，或当车用尿素加注机的电子信号当量异常时，车用尿素加注机实现自动停止加注。 3.2计量单位
加注机的测量、显示、打印和存储量的计量单位均应采用法定计量单位，见表1。
表1计量单位计量单位名称
量名称流量体积
计量单位符号
升每分钟
L/min L
升
4概述 4.1构造
车用尿素加注机（以下简称加注机）应至少包含加注泵（潜泵机型除外）、流量测量变换器、控制阀、视液器、编码器、计控主板、指示装置、加注枪等主要部件。
加注机可以配备用于完成特定功能的其他装置，如液位显示装置、报警装置及伴热
装置等。 4.2工作原理
加注机在计控主板发出指令后启动泵。尿素溶液在泵压作用下经流量测量变换器管路、视液器、加注枪输出，并在指示装置上显示加注量、单价和金额。加注机的工作原理见图1。
2 JJG1191—2022
指示装置
指示装置
计控主板
计控主板
编码器
编码器 - 流量测量变换器
流量测量变换器
加注枪
加注枪
现液器
视液器
控制阀
控制阀
加注泵
电机
储液罐
储液罐
潜泵
a)自带泵型加注机
b)潜泵型加注机
注：
实线箭头表示液体流向；虚线箭头表示控制信号线路。
1
控制阀可以放置在流量测量变换器下游。
2
图1工作原理图
4.3用途
加注机主要用于为安装有SCR尾气处理系统的柴油车添加尿素溶液，计量尿素溶液的体积并显示加注体积、加注金额及单价。
5计量性能要求
5.1最大允许误差
加注机的最大允许误差为士0.50%。
5.2重复性
加注机的重复性不超过0.20%。 5.3付费金额误差
加注机显示的付费金额不得大于单价和体积示值计算的付费金额，且二者之差的绝对值不超过最小付费变量。 6 通用技术要求
6. 1 铭牌和标记 6.1.1 加注机铭牌应标明：
a）型式批准证书号（如有）； b）制造商名称； c）产品名称； d）规格型号；
3
