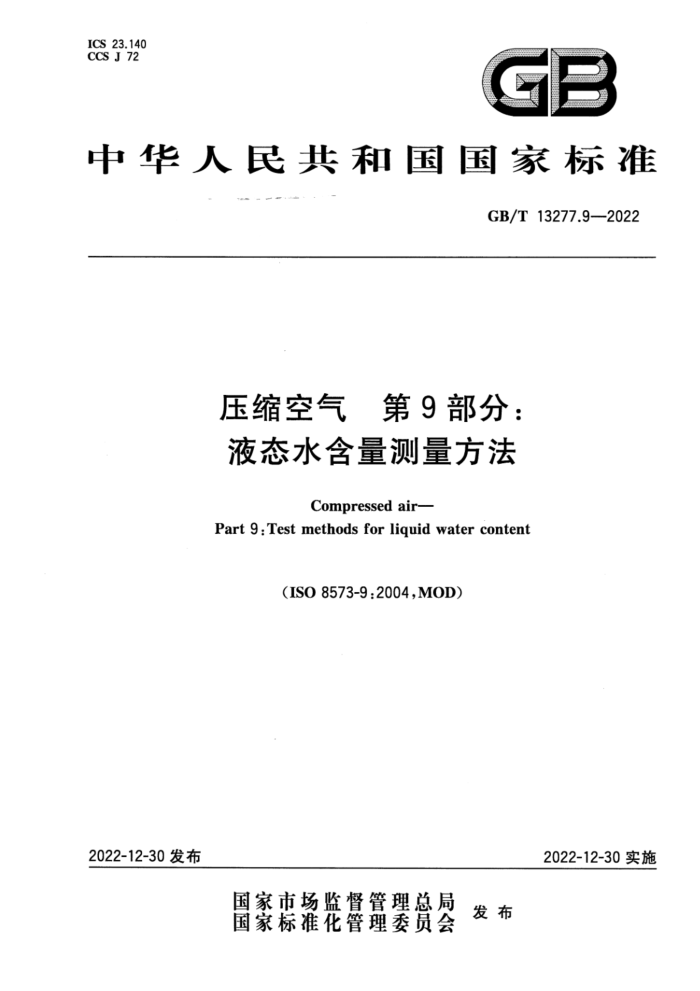

ICS 23.140 CCS J 72
GB
中华人民共和国国家标准
GB/T13277.9—2022
压缩空气 第9部分：液态水含量测量方法
Compressed air-
Part 9: Test methods for liquid water content
（ISO8573-9:2004,MOD)
2022-12-30实施
2022-12-30发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T13277.9—2022
目 次
前言引言范围
1 2 规范性引用文件 3 术语和定义 4 单位和符号 5 选用方法 6 取样技术 7 测量方法 8 试验结果评定 9 不确定度 10 试验报告：附录A（资料性） 试验报告示例 GB/T13277.9—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T13277《压缩空气》的第9部分。GB/T13277已经发布了以下部分：
第1部分：污染物净化等级；第2部分：悬浮油含量测量方法；第3部分：湿度测量方法；第4部分：固体颗粒测量方法；第5部分：油蒸气及有机溶剂测量方法；第6部分：气态污染物含量测量方法；第7部分：活性微生物含量测量方法；第8部分：固体颗粒质量浓度测量方法；第9部分：液态水含量测量方法。
本文件修改采用ISO8573-9：2004《压缩空气第9部分：液态水含量测量方法》。 本文件与ISO8573-9：2004的技术性差异及其原因如下：
用规范性引用的GB/T786.1替换了ISO1219-1，以适应我国技术要求（见第4章）；用规范性引用的GB/T4975替换了ISO3857-1，以适应我国技术要求（见第3章）；用规范性引用的GB/T13277.1替换了ISO8573-1，以适应我国技术要求（见第3章）；用规范性引用的GB/T13277.2替换了ISO8573-2，以适应我国技术要求（见第3章、第6章和第7章)；用规范性引用的GB/T13277.3替换了ISO8573-3，以适应我国技术要求（见第7章）；用规范性引用的GB/T17446替换了ISO5598，以适应我国技术要求（见第3章）。
本文件做了下列编辑性改动：
更改了第1章范围的叙述方式，以符合GB/T1.1一2020的规定；删除了术语“水气溶胶”并将其定义作为术语“液态水”的注，以符合GB/T1.1一2020的规定；一删除了第4章中的“一MPa(e)，表示有效压力。”；将8.1标题“参考条件”更改为“标准状态”，以便和GB/T13277的其他部分规定一致。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国压缩机标准化技术委员会（SAC/TC145)归口。 本文件起草单位：合肥通用机械研究院有限公司、东莞太安伊侨科技设备有限公司、汉粤净化设备
(浙江)有限公司、深圳市宏日嘉净化设备科技有限公司、广东葆德科技有限公司、重庆鲍斯净化设备科技有限公司、合肥通用机电产品检测院有限公司、杭州山立净化设备股份有限公司、福建伊普思实业有限公司。
本文件主要起草人：张成彦、王开锋、李金禄、王合广、刘柏藩、叶才亮、翟赠名、李小仁、黄琴琴、 姜慧君、林培锋、骆嘉、崔冬。
I GB/T13277.9—2022
引言
经压缩机压缩产生的压缩空气中存在各种污染物，主要包括颗粒、水、油、气态污染物和活性微生物等，这些污染物在不同的用气场合会产生各种不良影响。为了适应压缩空气净化设备的发展、满足压缩空气用气设备的需求，制定压缩空气质量测量方法标准已经成为压缩空气净化领域的重要任务。 GB/T13277旨在确立普遍适用于压缩空气各类污染物的测量方法，拟由九个部分构成。
第1部分：污染物净化等级。目的在于对压缩空气中各类污染物进行说明，并提出各类污染物的描述方法。 一第2部分：悬浮油含量测量方法。目的在于为压缩空气中悬浮油含量的测量提供可操作、可靠性高的测量方法。 第3部分：湿度测量方法。目的在于为压缩空气中气态水含量的测量提供可操作、可靠性高的测量方法。 第4部分：固体颗粒测量方法。目的在于为压缩空气中固体颗粒计数浓度的测量提供可操作、 可靠性高的测量方法。 第5部分：油蒸气及有机溶剂测量方法。目的在于为压缩空气中油蒸气等污染物浓度的测量
提供可操作、可靠性高的测量方法。 第6部分：气态污染物含量测量方法。目的在于为压缩空气中一氧化碳、二氧化碳等气态污染物浓度的测量提供可操作、可靠性高的测量方法。 第7部分：活性微生物含量测量方法。目的在于为压缩空气中活性微生物含量的测量提供可操作、可靠性高的测量方法。 第8部分：固体颗粒质量浓度测量方法。目的在于为压缩空气中固体颗粒质量浓度的测量提供可操作、可靠性高的测量方法。 第9部分：液态水含量测量方法。目的在于为压缩空气中液态水含量的测量提供可操作、可靠性高的测量方法。
IV GB/T13277.9—2022
-MPa(a)，表示绝对压力。 图1中所用图形符号按GB/T786.1。
5选用方法
试验方法的选择取决于压缩空气中液态水质量浓度的范围。根据样品中液态水质量浓度的范围可从表1中选择最适合的方法。
表1 液态水质量浓度测量方法
液态水质量浓度（c）
方法类型
g/mJ c≥0.1 5
重量法汽化法
6取样技术
应在实际压力或接近实际压力下对恒定流量的压缩空气进行取样。 取样方法的选择取决于压缩空气系统中实际的污染水平和压缩空气流量。取样方法见
GB/T13277.2。
压缩空气样品在测量后可引回至主管路或直接排放到大气中。压缩空气样品的参数值（压力、温度、空气速度等)应在试验设备生产厂商规定的范围内。
7测量方法
7.1通则
试验设备和测试仪器应保持良好的工作状态。应按测量设备的使用说明对设备进行校准。 因为压力和温度会影响液态水含量的测试结果，所以测点处的温度和压力宜维持在稳定状态。 宜参考测量设备制造商的要求考虑设备的适用性。
7.2 ：重量法测量液态水含量 7.2.1通则
本方法明确了从取样点收集冷凝物、从冷凝物中分离水以及确定压缩空气样品中存在的液态水质量的程序。应测量分离出液态水的压缩空气体积。 7.2.2试验设备 7.2.2.1通则
重量法测试设备的总体布置应与图1一致。在部分流量取样的情况下，排水管路中的水分离器(3) 及附件(12和13)宜被排除在外。
注：7.2.2、7.2.3中括号内的数字为图1中元件的标引序号。
2 GB/T13277.9—2022
10
-
X
12
12
15
目
标引序号说明： 1—取样点； 2——截止阀； 3水分离器； 4——高效过滤器；一压差表；
11——排气口； 12——排水阀； 13——收集罐； 14——油/水分离器； 15——量筒。
6 一压力表；
1
温度计；流量控制阀；空气流量计；
8-
9-
10- 截止阀；
5-
图1重量法测试设备流程图
7.2.2.2水分离器(3)
水分离器的主要功能是去除压缩空气流中的部分液态水，并在过载时保护高效过滤器（4)。压缩空气流中水分离器的除水效率应不小于80%。 7.2.2.3高效过滤器(4)
除液态水的高效凝聚过滤器在精度不大于3um时，其过滤效率应不小于99.9%。
3
