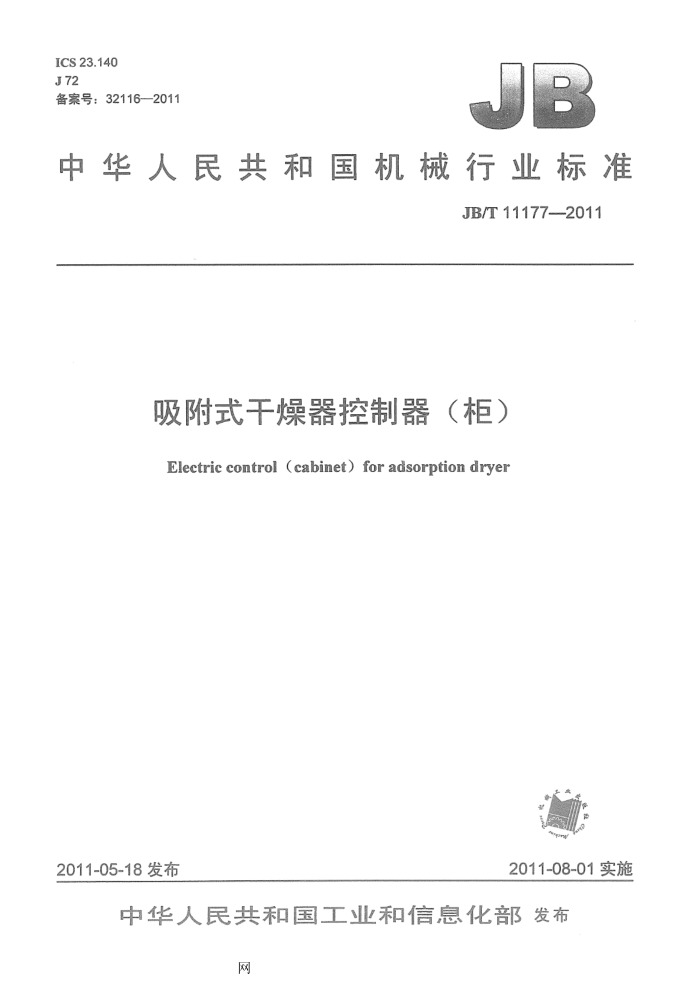

ICS23.140 J72 备案号：32116-—2011
中华人民共和国机械行业标准
JB/T11177—2011
吸附式干燥器控制器（柜）
Electric control (cabinet) for adsorption dryer
2011-08-01实施
2011-05-18发布
中华人民共和国工业和信息化部发布
网 JB/T11177---2011
目 次
前言. 1 范围. 2 规范性引用文件 3 术语和定义 4 使用条件. 4.1 正常使用条件 4.2 特殊使用条件 5 要求 5.1 一般要求 5.2 性能要求.. 5.3 功能要求. 5.4 设计和制造要求 5.5 安装要求， 5.6 其他要求， 6 试验方法. 6.1 目测检查， 6.2 通电检查. 6.3 功能检查.. 6.4 性能测试 6.5 控制器模拟量测量偏差 6.6 抗电磁干扰度试验（型式试验） 7 检验规则 7.1 检验分类 7.2 型式检验 7.3 出厂检验 8 标志、包装、运输和贮存
.
C
网 JB/T11177—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国压缩机标准化技术委员会（SAC/TC145）归口。 本标准负责起草单位：合肥通用机械研究院、西安厚德科技发展有限公司。 本标准参加起草单位：西安联合超滤净化设备有限公司、杭州日盛净化设备有限公司、广州市汉粤
净化科技有限公司、杭州科林爱尔气源设备有限公司、上海阿普达实业有限公司。
本标准负责起草人：张晞、滕川、陈放。 本标准参加起草人：李大明、章建、王合洲、蔡纵、张剑敏。 本标准为首次发布。
II
网 JB/T11177-2011
吸附式干燥器控制器（柜）
1范围
本标准规定了一般用吸附式干燥器控制器（柜）（以下简称“控制器”）的术语和定义、使用条件、 要求、试验方法、验收规则及标志、包装、运输和贮存等。
本标准适用于JB/T10532一2005规定的干燥器使用的控制器。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4026-2010 人机界面标志标识的基本和安全规则设备端子和导体终端的标识 GB/T 4728.1—2005 电气简图用图形符号 第1部分：一般要求 GB/T4728.7-2008 电气简图用图形符号 第7部分：开关、控制和保护器件 GB/T4728.8-2008 电气简图用图形符号 第8部分：测量仪表、灯和信号器件 GB/T10893压缩空气干燥器规范与试验 GB/T13306标牌 GB/T13384 机电产品包装通用技术条件 GB/T17626.2—2006 电磁兼容试验和测量技术 静电放电抗扰度试验 GB/T17626.4—2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T17626.5—2008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验 JB/T7664压缩空气净化术语 JB/T10532-2005 5一般用吸附式压缩空气干燥器
3术语和定义
GB/T10893和JB/T7664界定的以及下列术语和定义适用于本文件。
3.1
吸附时间adsorptiontime 干燥塔的工作时间。
3.2
再生时间 regeneration time 干燥塔的再生时间。
3.3
均压时间pressureequalizationtime 两塔联通后，压力趋于平衡直至均等所需的时间。
3.4
卸压时间waitingtimeforuninstall 干燥塔从工作压力降至再生压力所需的时间。
3.5
加热器分组 heater grouping 由于加热功率较大，一次投切时产生较大的电流变化率，所以，需要将加热器分组进行投切控制，
一般可分为多组。
-
网 JB/T111772011
3.6
加热时间heatingtime 在再生过程中，加热的总时间。 加热器出口温度 heateroutlettemperature 再生气体从加热器排出的温度，即实际的控制温度。 位式控制bitmodecontro! 通过开关方式控制加热器的工作或停止，即加热器加热或自然降温。 时序控制sequentialcontrol 按一定的时间顺序进行阀门的流程切换控制。
3.7
3.8
3.9
3.10
露点（节能）控制dewpoint（energysaving）control 利用在线露点的测量值，通过某种控制算法对干燥器的工作周期（吸附时间与再生时间）进行控制
以减少再生气体的消耗，达到节能的目的。 3.11
阀位反馈valvepositionfeedback 阀门开启或关闭位置的反馈信号。
3.12
抗电磁干扰度 immunityto interference EMS（电磁敏感度）设备承受外界电磁干扰的能力
4使用条件 4.1正常使用条件 4.1.1环境条件 4.1.1.1海拔≤2000m。 4.1.1.2环境温度：
a）单片机产品：-10℃~65℃ b）PLC（可编程序控制器）产品：0℃~55℃
4.1.1.3相对湿度≤95%，无冷凝。 4.1.2周围环境
周围空气中无明显的灰尘、酸、腐蚀性气体或物质。 4.1.3电网的要求
供电电压应为单相或三相交流电，其额定电压为：单相220V、三相380V；额定频率为：50Hz。 具体要求如下：
a）电压波形为正弦波，波形畸变率≤5%： b）电网电压的波动范围应不超过额定值的土10%； c）电网电压频率的波动范围应不超过额定值的土1%。
4.2特殊使用条件
当使用条件超出4.1规定的范围时，用户应在订货时提出，与制造厂协商解决。 5要求 5.1般要求 5.1.1控制器应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。 2
网 JB/T11177---2011
a）电器元器件、结构件安装是否牢固，接线是否正确； b）控制器所用图形符号是否符合GB/T4728.1—2005、GB/T4728.7—2008、GB/T4728.8—2008的要求； c）控制器的制造质量和装配质量是否符合相关规定： d）控制器内部安全防护措施和防触电警示标识是否齐备； e）控制器的成套性及随产品出厂的技术文件是否完整齐全。
6.2通电检查
通电检查项目为： a）接线是否正确； b）检查继电器、接触器、加热器及电磁阀等部件的显示是否正常，动作是否正确、灵敏； c）模拟量输入及显示是否正确。
6.3功能检查
功能检查项目为： a）设置参数： b）按启动按钮，使控制器模拟运行。检查控制器功能是否达到设计和使用要求。
6.4性能测试 6.4.1时间偏差测量：
工作周期时间偏差测量应在模拟使用条件下，用计时仪器在控制器通电后测量，工作4个周期，有热干燥器可设定为短周期，但至少大于1h，工作周期时间的实际值与校验仪表值之间的偏差折合为实际值后应符合5.2.1的规定。 6.4.2保护功能检查，通过模拟方法对以下项目进行检测：
a）对于有热再生干燥器，各种温度超过报警值和停机值时，控制器动作是否正确、可靠； b）对于外热型干燥器，当循环风机过载、断相及短路时，控制器动作是否正确、可靠。
6.5控制器模拟量测量偏差 6.5.1使用温度电阻的测量
一般使用热电阻的温度测量，应采用电阻箱结合分度表对全量程进行模拟，其测量精度应符合5.2.2 的要求。 6.5.2使用热电偶的温度测量
一般使用热电偶的温度测量，应采用毫伏计结合分度表对全量程进行模拟，其精度应符合5.2.2的要求。 6.5.34mA~20mA的测量
一般情况下，压力、露点均为4mA～20mA信号，应采用可调式精密恒流源对全量程进行模拟其精度应符合5.2.2的要求。 6.6抗电磁干扰度试验（型式试验） 6.6.1静电放电的抗干扰度试验
按GB/T17626.2一2006中，等级2的要求进行试验。 6.6.2快速瞬变电脉冲群的抗干扰度试验
按GB/T17626.4一2008中，等级3的要求进行试验。 6.6.3浪涌脉冲的抗干扰度试验
按GB/T17626.52008中，等级3的要求进行试验， 7检验规则 7.1检验分类
干燥器检验分为：
5
