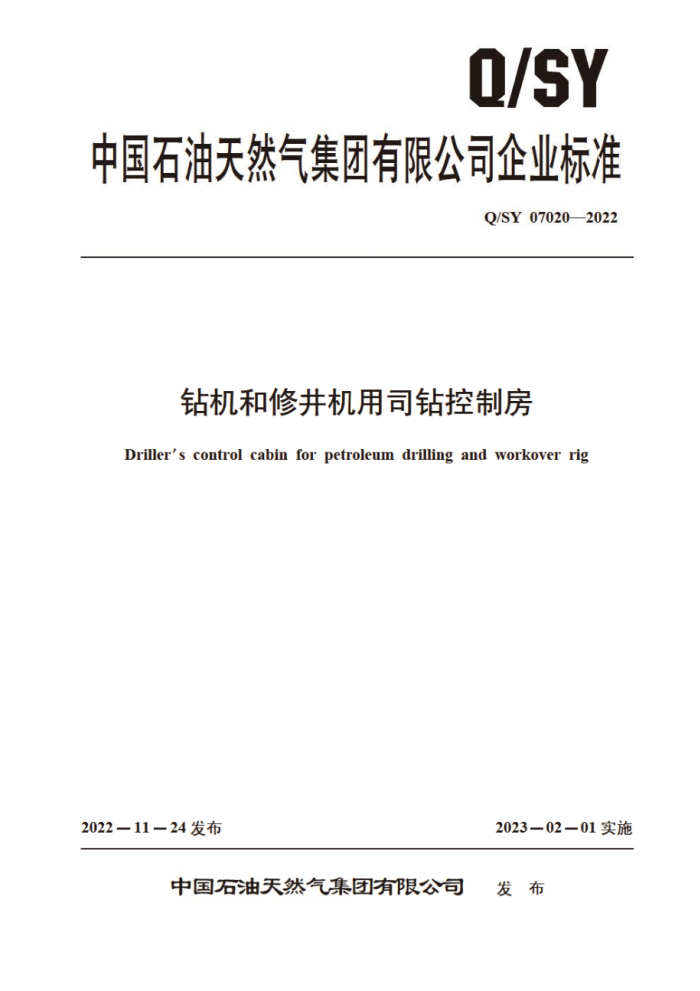

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY07020—2022
钻机和修井机用司钻控制房
Driller's control cabin for petroleum drilling and workover rig
2022—11—24发布
202302—01实施
中国石油天然气集团有限公司 发布 Q/SY070202022
目 次
前言范围
I
1
2 规范性引用文件术语和定义
3
型式和型号的表示方法 4.1 型式 4.2 型号表示方法基本功能及设计参数
4
.·
5
5.1 基本功能 5.2 基本设计参数 6 设计、安装 6.1 总体要求 6.2 房体结构 6.3 司钻座椅 6.4 配电系统 6.5 照明系统 6.6 暖通系统 6.7 防火设施 6.8 司钻离位绞车利车报警装置 6.9 司钻控制房安装的控制设备 6.10 操作台布局试验和检验 7.1 通用要求 7.2 总体结构 7.3 司钻座椅 7.4 配电系统 7.5 照明系统 7.6 暖通系统 7.7 防火设施 7.8 司钻离位绞车刹车报警装置 7.9 操控元件及系统 7.10 操作台 8 标志，。 包装，运输和贮存
.00.0.0.00
E..E.EEEEE..
1
F..E........E...........R.....
L
L Q/SY 070202022
8.1 标志 8.2 包装与文件 8.3 运输和贮存附录A（规范性） 噪声测试试验参考文献·
0
-
10 10
.11
.. 12
AS/0
II Q/SY070202022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油天然气集团有限公司标准化委员会石油石化设备与材料专业标准化技术委员会
提出并归口。
本文件起草单位：宝鸡石油机械有限贵任公司，西部钻探工程公司 渤海钻探工程公司。 本文件主要起草人：孙江锋。樊吞明。张茄新、李秀珍、张文英、刘青、李庆福、朱星元、马继
光、李才良。
S
III AS/0 Q/SY070202022
钻机和修井机用司钻控制房
1范围
本文件规定了石油钻机和修井机用司钻控制房的型式、主要功能及配置、基本参数、设计和安装、试验和检验、标志、包装、运输和忙存的要求
本文件适用于陆上石油钻机和修井机用钻控制房的设计，制造与检验，海洋钻，修井平台用司钻控制房参照本文件执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB146.1标准轨距铁路限界第1部分：机车车辆限界 GB/T3766液压传动系统及其元件的通用规则和安全要求 GB/T3836.5 爆炸性环境第5部分：由正压外壳“P”保护的设备 GB3836.14 爆炸性环境第14部分：场所分类爆炸性气体环境 GB/T3836.15 爆炸性环境第15部分：电气装置的设计、选型和安装 GB/T3836.17 爆炸性环境第17部分：由正压房间“p”和人工通风房间“"保护的设备 GB/T7932 气动对系统及其元件的一般规则和安全要求 GB/T16895.3低压电气装置第5-54部分：电气设备的选择和安装 接地配置和保护导体 GB17840防弹玻璃 GB/T17949.1接地系统的土壤电阻率、接地阻抗和地面电位测量号则第1部分：常规测量 GB/T20967无损检测 目视检测总则 GB/T23505石油天然气工业 厂钻机和修井机 GB50325 民用建筑工程室内 环境污染控制标准 NB/T47013.4承压设备无损检测第4部分：磁粉检测 SY/T6919 石油天然气钻采设备钻机和修井机涂装规范
3术语和定义
GB/T23505界定的以及下列术语和定义适用于本文件。
3.1
司钻控制房driller"s control cabin 操控和监视钻机或修井机工作的独立工作间。
3.2
一体化司钻操作座椅 integrated driller operation chair
1 Q/SY070202022
将操作台与座椅集成为一体，且可同步升降，旋转的司钻座椅。
3.3
照度illuminance 人射在包含该点的面元上的光通量d@除以该面元面积dA所得之商，单位为勒克斯（1x）
1 lx=1 lm/m2c
[来源：GB50034—2013，2.0.6]
3.4
稳态噪声steady noise 在测量时间内，被测声源的声级起伏不大于3dB（A）的噪声。 【来源：GB12348-2008,311]
3.5
主刹车main brake 直接控制和制动滚筒的利车注：主要有带利车和盘式利车，也不排除其他利车形式。 【来源：SY/T5532—2016.3.5.有修改]
3.6
辅助刹车 auxiliary brake
利用其他设备构成制动扭矩。控制钻具下放速度。 但不能使滚筒制动的装置。 注：主要有水利车、电磁涡流利车、 气动盘式利车及电机能耗制动等。 【来源：SY/T5532-20163.6，有修改】
型式和型号的表示方法 4.1型式 4.1.1司钻控制房按操作台数量可分

a）单操作台式： b）双操作台式： c）多操作台式。
4.1.2 司钻控制房按防爆型式可分为：
a）整体正压防爆式： b）局部正压防爆式。
4.1.3 司钻控制房按控制方式可分为
a）一体化座椅控制方式， b）固定操作台控制方式： c）混合控制方式。
4.2 型号表示方法
司钻控制房型号表示方法如下所示：
2
