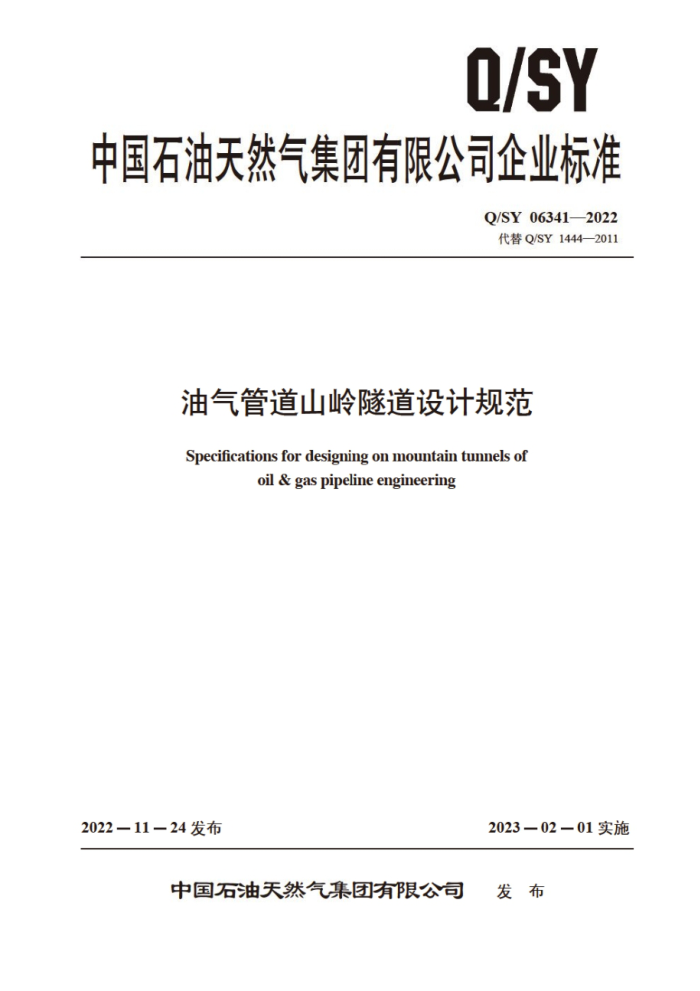

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 06341—2022 代替Q/SY1444—2011
油气管道山岭隧道设计规范
Specifications for designing on mountain tunnels of
oil & gas pipeline engineering
2022—11-24发布
2023—02-01实施
发布
中国石油天然气集团有限公司 Q/SY06341—2022
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
IV
E
总则 5 隧道分类 6 隧道调查和勘察 6.1 一般规定 6.2 可行性研究勘察 6.3 初步勘察 6.4 详细勘察 6.5 施工勘察总体设计
4
++ +++ +
.........
7
7.1 一般规定 7.2 隧道穿越位置选择 7.3 隧道纵断面设计 7.4 隧道横断面设计 7.5 通车隧道设计作用与作用组合
10 · 10 11 12
8
8.1 一般规定 8.2 永久荷载 8.3 可变荷载 8.4 偶然荷载 9 材料 9.1 一般规定 9.2 混凝土 9.3 喷射混凝土 9.4 钢材 9.5 石材及砌体 9.6 其他材料
12 .12 13 14
14
14
16 ·16 16 17
洞口与洞门
· 18
10 Q/SY06341—2022
17.6 弃渣 17.7 安全防范设计附录A(规范性) 隧道围岩分级附录B(规范性) 矿山法隧道横断面净空尺寸的确定附录C(规范性) TBM法隧道横断面净空尺寸的确定附录D（规范性） 管道采用洞内全自动焊接工艺的隧道横断面净空尺寸选用表参考文献.
°35 · 35 ·36 · 41 .·· 46 ..···47 ..···· 49
--
......
AS/0
....................
.....
..
III Q/SY06341—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草
本文件代替Q/SY1444 2011《油气管道山岭隧道设计规范》，与Q/SY1444—2011相比，除结构调整和编辑性改动外，主要技术变化如下：
a）删除了隧道分级一览表（见Q/SY1444一2011年版的表1）： b）增加了材料、特殊岩土和不良地质隧道的相关要求（见第9章、第16章）；
2011年版的表5）；
c）更改了隧道复合式衬码的设计参数（见表15， d）增加了山岭顶管法隧道和山岭TBM法隧道相关内容（见第12章）； e）更改了管道及配套设计中的部分文字描述（见第17章，Q/SY1444一2011年版的第15章）； f）更改了隧道围岩分级的相关参数（见附录A Q/SY1444—2011年版的附录A）； g）增加了矿山法和TBM法隧道横断面净空尺寸确定的相关内容（见附录B、附录C、附录D)。 本文件由中国石油天然气集团有限公司标准化委员会石油石化工程建设专业标准化技术委员会提
出并归口。
本文件起草单位：工程建设公司、管道局、大庆油田公司本文件主要起草人：王晓峰、胡文君、亢会明、李如海、王棠昱、秦政先、吴克信、唐强、徐
斌、左雷彬、庞鑫峰、杨威、吴玮、黄鹏、马红、张川莎、付欣、王炜敏、周玉、白琳、李婷婷、郑济浩。
本文件及其所代替文件的历次版本发布情况为
-2011年首次发布为Q/SY1444—2011；本次为第一次修订。
IV Q/SY06341—2022
油气管道山岭隧道设计规范
1范围
本文件规定了油气管道工程山岭隧道分类、隧道调查和勘察、总体设计、作用与作用组合、材料、洞口与洞门、衬砌结构设计、结构计算、抗震设计、防水与排水、辅助工程、特殊岩土和不良地质隧道、管道及配套设计等内容及要求。
本文件适用于新建的油气管道工程以矿山法、顶管法、TBM法施工的隧道设计，改、扩建隧道设计参照本文件执行。
本文件不适用于油气管道工程水域隧道设计。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，！ 其最新版本（包括所有的修改单）适用于本文件。
GB 175 通用硅酸盐水泥 GB/T1499.1 钢筋混凝土用钢第1部分：热轧光圆钢筋 GB/T1499.2 钢筋混凝土用钢第2部分：热轧带肋钢筋 GB 18306 中国地震动参数区划图 GB50009 建筑结构荷载规范 GB50010 混凝土结构设计规范 GB 50108 地下工程防水技术规范 GB 50111 铁路工程抗震设计规范 GB 50251 输气管道工程设计规范 GB 50253 输油管道工程设计规范 GB 50423 油气输送管道穿越 工程设计规范 GB 50424 油气输送管道穿越工程施工规范 GB/T50470 油气输送管道线路工程抗震技术规范 GB/T 50568 油气田及管道岩土工程勘察标准 GB/T 50818 石油天然气管道工程全自动超声波检测技术规范 GA 1166 石油天然气管道系统治安风险等级和安全防范要求 SY/T0086 阴极保护管道的电绝缘标准 SY/T4109 石油天然气钢质管道无损检测 SY/T 6853 油气输送管道工程 矿山法隧道设计规范 SY/T7022 油气输送管道工程 水域顶管法隧道穿越设计规范 SY/T7023 油气输送管道工程水域盾构法隧道穿越设计规范 SY/T 7365 油气输送管道并行敷设技术规范 Q/SY06341—2022
TB10003 铁路隧道设计规范 TB10120 铁路瓦斯隧道技术规范
3术语和定义
下列术语和定义适用于本文件。
3.1
矿山法隧道 tunnel bymining 采用开挖地下坑道方法 修筑的隧道。
3.2
顶管法隧道pipejackingtunnel 由顶进的混凝土管或钢管形成的用以安装管道的隧道
3.3
TBM法隧道 tunnelbyfull facetunnel boringmachine 采用全断面岩石掘进机施工的隧道
3.4
衬砌lining 支护隧道围岩的结构体 [来源：JTG3370.1—2018，2.1.26]
3.5
围岩 surroundingrock 隧道周围一定范围内对洞身产生影响的岩土体 [来源：SY/T6853—2019，2.0.3]
3.6
荷载 load 使结构或构件产生内力和变形的外力及其他因素。 [来源：SY/T6853—2019，2.0.5]
3.7
喷锚支护shotcreteandrockboltlining 由喷射混凝土为主体，根据需要与错杆、钢筋网、 钢架等构件组合而成的支护结构。 【来源：SY/T6853—2019，2.0.11，有修改]
3.8
复合式衬砌 composite lining 容许围岩产生一定的变形，而又充分发挥围岩自承能力的一种衬砌。一般由初期支护、防水层和
二次衬砌组合而成。
[来源：SY/T6853—2019，2.0.12]
3.9
初期支护primarysupport 隧道开挖后及时施作的支护结构，一般由喷射混凝土、锚杆、钢筋网、钢架等组成。 [来源：SY/T6853—2019，2.0.14]
3.10
二次衬砌secondarylining
