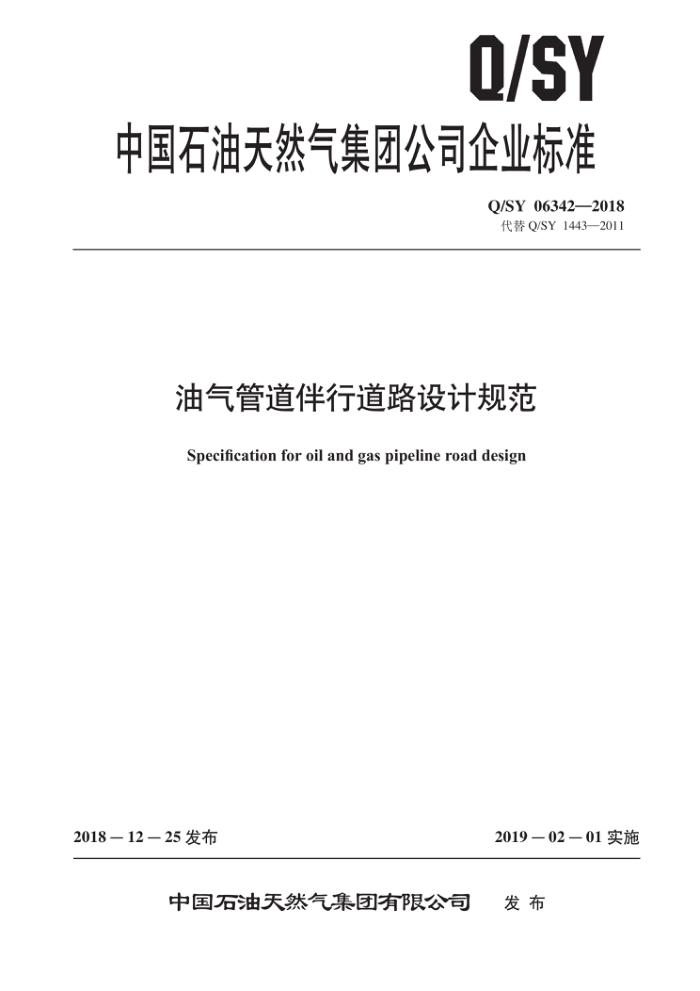

Q/SY
中国石油天然气集团公司企业标准
Q/SY06342—2018 代替Q/SY1443—2011
油气管道伴行道路设计规范
Specification for oil and gas pipeline road design
2019－02－01实施
2018-12—25发布
发布
中国石油天然气集团有限公司 Q/SY06342—2018
目 次
I
前言 1范围 2 规范性引用文件 3 术语和定义
总则一般要求 5.1 修建原则 5.2 控制要素 5.3 料场及弃土场设计要求 5.4 勘测要求 6 路线
4
5
6.1 一般规定 6.2 平面 6.3 纵断面 6.4 横断面 6.5 线形设计路基 7.1 般规定 7.2 路基宽度 7.3 路基高度 7.4 路基边坡及压实度 7.5 -般路基及特殊路基 7.6 路基防护路面 8.1 般规定 8.2 路面类型 8.3 砂石路面 8.4 半整齐块石路面桥涵 9.1 一般规定 9.2 桥涵跨径 9.3 桥涵设计洪水频率
4
10
7
10
7
10
11
8
11 12 14
9
. 14
14 14
14 1 Q/SY06342—2018
前言
本标准按照GB1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替Q/SY1443一2011《油气管道伴行道路设计规范》，与Q/SY1443一2011相比，除编
辑性修改外，主要技术内容变化如下：
更新了本标准涉及的标准规范，新增规范性引用文件SY/T7038《油气田及管道专用道路设计规范》（见第2章）；修改了部分术语和定义，增加了天然砂砾路面的定义（见第3章）； “总则”“一般要求”修改了部分内容（见第4章、第5章）；依据SY/T7038修改了两圆曲线之间最小直线长度、停车及会车视距、最大坡度、最小坡长，竖曲线最小半径及最小长度等技术指标，条件受限路段，增加路基3.5m（行车道3.0m）的横断面型式（见第6章）； “路基”修改了部分内容，增加了7.6“路基防护”，用以明确在何种情况下需要设置伴行道路路基防护（见第7章）；一“路面”删除了沥青处治、沥青贯入路面类型，增加了沥青混凝土、天然砂砾路面类型，册除了其他路面形式，同时修改了部分内容（见第8章）； “桥涵”“路线交叉”“安全设施”，根据SY/T7038对部分内容进行了修改，并补充了伴行道路的特殊要求（见第9章、第10章、第11章）。
本标准由中石油管道有限责任公司提出。 本标准由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本标准起草单位：中国石油管道局工程有限公司、中石油管道有限责任公司。 本标准主要起草人：张春杰、郑鑫、张科、边开磊、张智禹、王经、井懿平、张振永、孙宏全、
马学海、何伟。
II Q/SY06342—2018
油气管道伴行道路设计规范
1范围
本标准规定了油气管道伴行道路的设计内容及技术要求。 本标准适用于新建和改扩建的油气管道伴行道路设计。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTG 3362 公路钢筋混凝土及预应力混凝土桥涵设计规范 JTG B01 公路工程技术标准 JTG B04 公路环境保护设计规范 JTG/TB07-01公路工程混凝土结构防腐蚀技术规范 JTG C10 公路勘测规范 JTG/T C10 公路勘测细则 JTG C20 公路工程地质勘察规范 JTG C30 公路工程水文勘测设计规范 JTG D30 公路路基设计规范 JTG/T D33 公路排水设计规范 JTG D40 公路水泥混凝土路面设计规范 JTG D50 公路沥青路面设计规范 JTG D60 公路桥涵设计通用规范 JTG D61 公路亏工桥涵设计规范 JTG D63 公路桥涵地基与基础设计规范 JTG/TD65-04 公路涵洞设计细则 JTG E41 公路工程岩石试验规程 SY/T7038 油气田及管道专用道路设计规范
3术语和定义
下列术语和定义适用于本文件。
3.1
管道伴行道路 pipelineroad 主要供油气管道巡线、检修、施工车辆通行的专用道路。
1 Q/SY06342—2018
3.2
主路arterialroad 管道伴行道路中起骨架作用的道路，主要用于管道沿线长距离巡线、维抢修及运送管材等。
3.3
支路branchroad 管道伴行道路中连接主路与管道线位的道路，主要建于地形困难段或通往管道穿跨越、阀室等地点。
3.4
砂石路面sandaggregatepavement 是以砂、石等为骨料，以土、水、灰等为结合料，通过一定的配比铺筑而成的路面。
3.5
泥结碎石路面clay-boundmacadampavement 以碎石为骨料，黏土为填充料和黏结料经碾压，依靠碎石的嵌锁和黏土的黏结铺筑而成的路面。
3.6
级配砾（碎）石路面gradedgravelormacadampavement 砾（碎）石集料和土按最佳级配原理铺筑而成的路面。
3.7
泥灰结碎石路面clay-limeboundmacadampavement 以碎石为骨料，一定数量黏土和石灰作黏结和填充料铺筑而成的路面。
3.8
天然砂砾路面 naturalgravel pavement 以天然砂砾为主要原材料，按照一定级配铺筑而成的路面。
3.9
半整齐块石路面 partialregularrubblepavement 利用粗凿加工的块石，铺筑在砂垫层上，经压实而成的路面。
4总则
4.1管道伴行道路设计时应贯彻切实保护耕地、节约用地的原则，不占或少占耕地，重视水土保持和环境保护。 4.2管道伴行道路宜分两阶段建设，第一阶段应在管道施工前完成支挡、桥涵及土石方工程以满足管道施工要求；第二阶段在管道施工结束后，对第一阶段道路进行整修然后铺筑道路面层以满足管道运营维护要求。 4.3管道伴行道路宜依托现有道路和桥涵，对其进行改扩建。 4.4管道伴行道路建材应贯彻因地制宜、就地取材的原则，充分利用工业副产品和废渣 4.5管道伴行道路排水设计宜参照JTG/TD33执行；环境保护设计宜参照JTGB04执行。 4.6管道伴行道路设计除符合本标准外，还应符合SY/T7038的相关要求。
5一般要求 5.1修建原则 5.1.1结合管道所经区域交通状况，沿管道敷设方向连续10km以上且满足表1所包含的带状区域内无交通依托或依托差时，宜新建或改扩建管道伴行道路。 2 Q/SY
