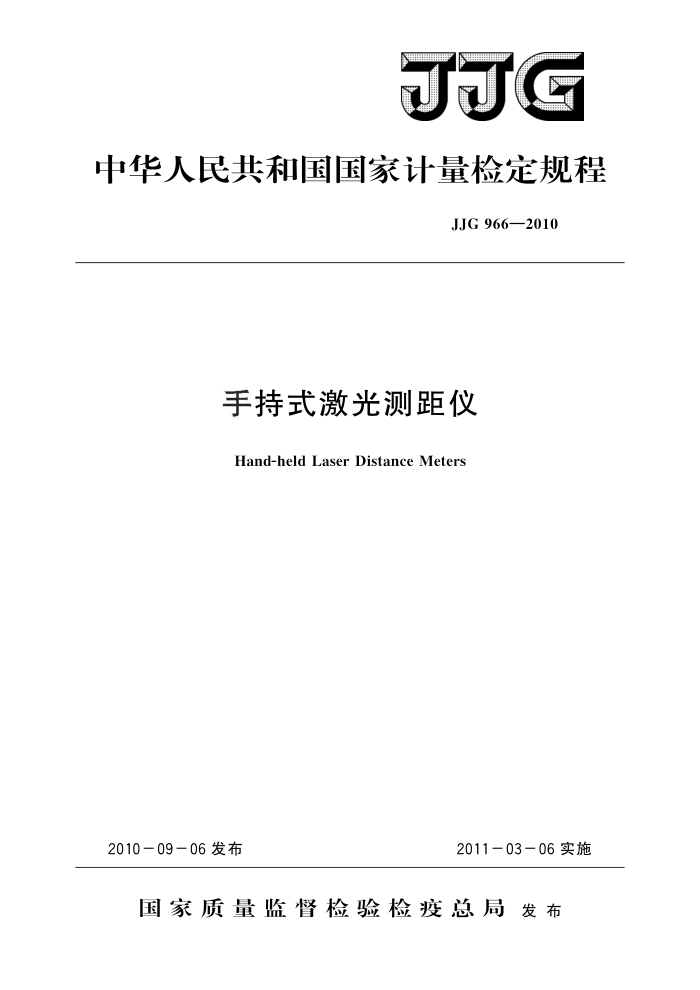

JJG
中华人民共和国国家计量检定规程
JJG966—2010
手持式激光测距仪
Hand-held Laser Distance Meters
2010-09-06发布
2011-0306实施
国家质量监督检验检疫总局发布 JJG 966—2010
手持式激光测距仪检定规程
JJG 966—2010 代替JJG966—2001
Verification Regulation of
Hand-held Laser Distance Meters
本规程经国家质量监督检验检疫总局2010年9月6日批准，并自
2011年3月6日起施行。
归口单位：全国几何量长度计量技术委员会
主要起草单位：河南省计量科学研究院
解放军信息工程大学测绘学院
参加起草单位：河南省测绘产品质量监督站
喜利得（中国）商贸有限公司
南京德朔实业有限公司
本规程委托全国几何量长度计量技术委员会负责解释 JJG 966—2010
本规程主要起草人：
张卫东（河南省计量科学研究院）薛英（解放军信息工程大学测绘学院）
参加起草人：
马！ 骏（河南省测绘产品质量监督站）刘欣（河南省计量科学研究院）王聪慧（喜利得（中国）商贸有限公司）周其伟（南京德朔实业有限公司）刘权（河南省计量科学研究院） JJG 966—2010
目 录
范围· 引用文献
(1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (5) (5) (6) (8)
1
2
3 概述·
计量性能要求 4.1各基准面测量的一致性 4.2 重复性· 4. 3 示值误差·
4
测量范围· 5 通用技术要求
4. 4
.
6
计量器具控制 6.1 检定条件. 6.2 检定项目和主要检定设备 6.37 检定方法 6.4 检定结果处理 6.5 检定周期附录A检定记录计算示例附录 B 检定证书和检定结果通知书的内页格式 JJG 966—2010
手持式激光测距仪检定规程
1 范围
本规程适用于测量范围上限至200m，分辨力不大于1mm的手持式激光测距仪（以下简称测距仪）的首次检定、后续检定和使用中检验。
2 引用文献
本规程引用下列文献： JJF1001一1998通用计量术语及定义 JJF1094—2002测量仪器特性评定 JJF1130一2005几何量测量设备校准中的不确定度评定指南使用本规程时，应注意使用上述引用文献的现行有效版本。
3 概述
测距仪是一种以激光为载波，以目标表面漫反射测量为特点，通过脉冲法、相位法等方法测定空间短程距离的便携式计量器具。其工作原理见图1。它广泛应用于建筑施工测量、起重机变形测量、房产测量和测绘等方面，按示值最大允许误差其准确度可分为0级、1级和2级。
1
2
激光器发射电路
电子接收电路
5/
图1手持式激光测距仪工作原理图
1一仪器前基准面；2，4一透镜；3一平面反射板；5一仪器后基准面
1 JJG966—2010
4计量性能要求
4.1各基准面测量的一致性
以仪器设置的不同基准面为测量基准，分别测量同一距离，其测量值的一致性要求见表1。 4.2重复性
重复性要求见表1。 4.3示值误差
示值误差要求见表1。 4.4测量范围
使用仪器原配反射板测量时，在示值误差符合4.3要求的前提下，仪器测量范围应不小于生产厂家规定的测量范围。
表1仪器主要计量性能要求
计量特性要求
主要受检项目
0级 1.0 mm 0.5mm
1级 1.0 mm 1.0 mm
2级 1.0 mm 1.5mm
各基准面测量的一致性
重复性误差
±(1.5mm+5×10-5D)±(3.0mm+5×10-5D)±(5.0mm+5×10-5D)
注: D 被测距离。
5通用技术要求
5.1 仪器及反射板的各工作面上应无锈蚀、碰伤、划痕；仪器的光学零件应无霉斑、 气泡、麻点等症病：镀膜应无损伤。各非工作面上应无脱漆及影响外观的其他缺陷。 5.2数字、符号显示应清晰、完整，并保持稳定。 5.3 仪器应标明制造厂或厂标、型号、出厂编号及激光警告标记和外壳仪器防护等级。 5.4仪器的各操作键及插接件的接头应工作可靠，各种操作功能应运行正常。
后续检定和使用中检验的仪器，允许有不影响准确度的上述缺陷。
6计量器具控制
计量器具控制包括首次检定、后续检定和使用中检验。
6.1检定条件
测距仪的检定应不受到强磁场、电场的电磁波干扰，障碍物的阻挡以及反光物反光和阳光直射等的光干扰。 6.2检定项目和主要检定设备
测距仪的检定项目和主要检定设备见表2。
2 JJG 966—2010
表2检定项目和主要检定设备
检定类别
序号
检定项目
主要检定设备
首次 后续 使用中检定 检定 检验
外观质量与功能各基准面的测量一致性
+
+
+
2
+
标准反射板：要求反射板面积不小于 147mm×105mm，涂层为柯达灰 X 18%，平面度不大于0.2mm
一
测量重复性
3
+
+
+
1.以标准钢卷尺为主标准器的装置或标准长度基线等同等准确度的其他装置：测量范围为0m~50m，测量不确定度：
D≤50m
+
+
U≤4μm+3×10-D，k=2; 2.标准反射板：反射板面积不小于 147mm×105mm，涂层为柯达灰 18%，平面度不大于0.2mm
示值误差
4
1.标准长度基线或同等准确度的其他装置：测量范围大于200m，直线度不大于0.5mm/m，标准基线的实际值测量结果不确定度；
D>50m U≤1.8mm+2×10-D，k=2;
50m到最后基线点间不少于4个（含最后一个基线点） 2.标准反射板：反射板面积不小于 297mm×210mm，涂层为柯达白 90%，平面度不大于0.2mm
测量范围
5
注：1.“十”表示应检定，“一”表示可不检定。
2.对配有反射板的仪器，采用提供的反射板作为标准反射板进行检定 3.由于仪器结构的不同，仪器不具备某一检定项目所涉及的功能时，该项目可不检定。
6.3检定方法 6.3.1外观质量与功能
目视观察和试验。 6.3.2各基准面测量的一致性
在长度大约为10m的距离两端分别安置测距仪与反射板（安置误差均小于 0.2mm），测距仪以前基准面为测量基准，按单次测量方式测距5次，取平均值为测量
3 J.JG966—2010
值。用测距仪的不同基准面依次代替前基准面，按上述方式分别测得各测量基准面的测量值，各测量基准面的测量值之间的最大差值为检定结果。 6.3.3重复性
在长度大约为10m的距离两端分别安置测距仪与反射板。测距仪照准反射板后，以单次测量方式测距10次，并读取读数D：。测量重复性按下式计算（范例见附录A表 A.1)。
Z(D: -D)2
n-1
式中：s一重复性，mm;
D第i次读数值，m; Dn次读数平均值，m; n——测距次数，n=10。
6.3.4示值误差
测量上限不大于50m的测距仪示值误差用标准钢卷尺为主标准器的装置测量，测量上限大于50m的测距仪示值误差用标准钢卷尺和标准基线测量。测量点按表3规定的测量区间和测量点数布置，其形成的组合段长度应均匀分布于整个测量范围。
表3测量点分布表 1m≤D≤50m 50 m 测量区间测量点数
D<1 m ≥2
≥3
≥10
≥1
6.3.4.1以标准钢卷尺为标准的测量在检定平台上进行。测量时，先用压紧装置将标准钢卷尺的一端紧固在检定平台上，在标准尺的另一端施加规定的拉力。然后将测距仪基准面与标准钢卷尺的零刻线对齐，标准反射板安置在表3要求的远点，安置误差应不大于0.1mm，接着借助调整机构使激光光轴正对标准反射板：并保持投射到标准反射板上的光斑中心到钢卷尺刻线面的距离与激光出射中心到钢卷尺刻线面的距离大致相等。测距仪安置到位后，以单次测量方式进行测距，取5次读数，以平均值作为测量值D。
按上述方法由远及近进行测量，各测量点测量值D，与经过温度修正的相应标准钢卷尺刻度实际值D。之差为各测量点示值误差e：（范例见附录A表A.2）。 6.3.4.2用标准基线为标准测量时，先在相应标准基线两端以强制对中方式分别安置测距仪和标准反射板，安置误差应不大于0.2mm，然后借助调整基座使测距仪激光光轴正对标准反射板，并与基线轴线大致平行（见图2），接着以测距仪后基准测量模式进行测量，各测量点的观测均为一次照准取5读数，求其平均值为测量值D：：测量值D：与基线值D:之差为测量点的示值误差ei。 4
