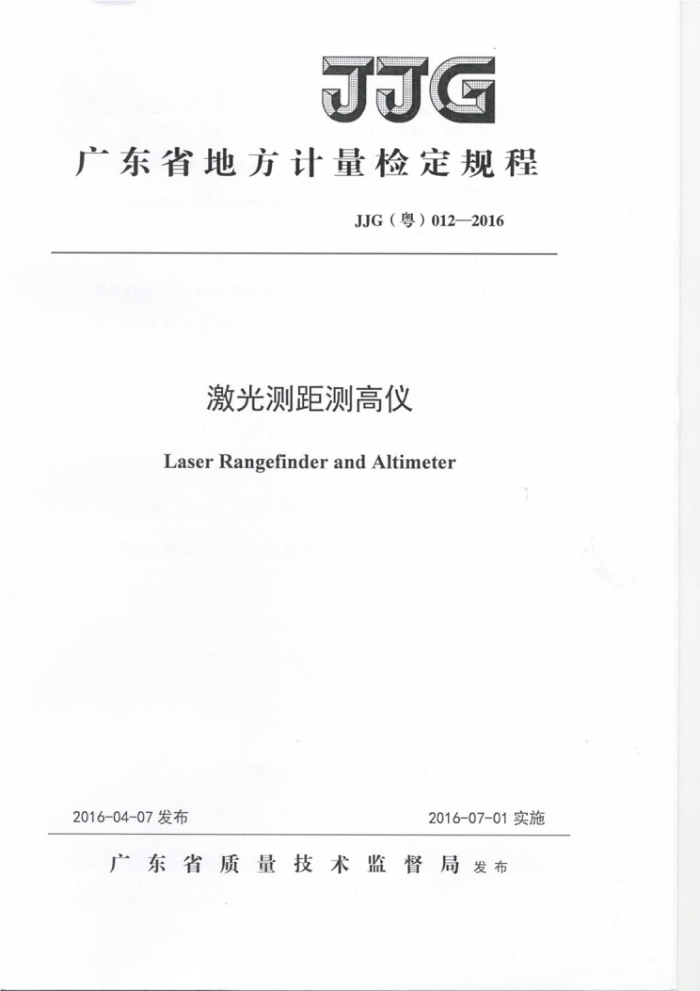

JG
广东省地方计量检定规程
JJG（粤）012—2016
激光测距测高仪
LaserRangefinder and Altimeter
2016-04-07发布
2016-07-01实施
广东省质量技术监督局发布 JJG(粤)012—2016
激光测距测高仪
检定规程 Verification Regulation of
JJG（粤）012-2016
LaserRangefinderandAltimeter
本规程经广东省质量技术监督局于2016年4月7日批准，并自 2016年7月1日起施行。
归口单位：广东省质量技术监督局
主要起草单位：广东省计量科学研究院
本规程技术条文由起草单位负责解释 JG(粤)012—2016
本规程主要起草人：
黄稣 （广东省计量科学研究院）周广勇 （广东省计量科学研究院）周颖熙 （广东省计量科学研究院）
参加起草人：
潘嘉声 （广东省计量科学研究院）张勇 （广东省计量科学研究院） JG(粤)012—2016
目录
引 言 1范围 2引用文件 3概述 4计量性能要求 4.1测距示值误差 4.2测高示值误差 4.3测距重复性 4.4测高重复性. 5通用技术要求
U
2
计量器具控制 6. 1 检定条件 6.2 检定项目和主要标准设备 6.3 检定方法 6.4 检定结果处理 6.5 检定周期附录A检定证书/检定结果通知书内页信息和格式附录B原始检定记录格式附录C检定结果处理示例附录D检定专用夹具示意图
6
11
12
14 JJG(粤)012—2016
引言
JJG(粤)012-2016《激光测距测高仪》的编写是以JJF1001-2011《通用计量术语
及定义》、JJF1002-2010《国家计量检定规程编写规则》、JJF1094-2002《测量仪器特性评定》、JJF1059.1-2012《测量不确定度评定与表示》为基础和依据编写而成的。
本检定规程在制定过程中充分考虑了JJG996-2010《手持式激光测距仪》
和JJF1324-2011《脉冲激光测距仪》两个技术法规文件的术语、符号与定义，以及相关的技术要求、技术指标和检验方法。
本规程为首次发布。
II JJG(粤)012—2016
激光测距测高仪检定规程
1范围
本规程适用于测距范围至1500m的激光测距测高仪（以下也称距高仪）的首次检定、后续检定和使用中检查。
2引用文件
JJG996-2010 《手持式激光测距仪检定规程》 JJF1324-2011 《脉冲激光测距仪校准规范》；凡是注日期的引用文件，仅注日期的版本使用于本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）使用于本规程。
3概述
距高仪通过激光传感器和倾斜传感器提供即时的距离和角度的测量值。测量时，它的发射镜射出一束红外线，红外线碰到目标物反射回接收镜，而激光传感器则以红外线短脉冲飞逝的时间来确定距离值，倾斜传感器则依据倾斜角度计算高度值。它们目前主要用于高尔夫球场、消防系统、建筑施工勘测设计、网络规划、勘测设计、电力部门测量等领域和场合。其外观结构如图1所示：
O
图1距高仪外观结构图
1一望远镜物镜及信号发射窗；2一信号接收窗：3一下功能键；
4一上功能键：5一望远目镜 JG(粤)012—2016
4计量性能要求
4.1测距示值误差
测距示值误差按不同分辨力应不大于表1中的要求。 4.2测高示值误差
测高示值误差按不同分辨力应不大于表1中的要求。 4.3测距重复性
测距重复性按不同分辨力应不大于表1中的要求。 4.4测高重复性
测高重复性按不同分辨力应不大于表1中的要求。
表1距高仪计量性能及要求
最大允许误差 0.1 m
分辨力
1 m
0.01 m
计量性能测距示值误差 ±(2m+3X10-3D) ±（0.5m+1X10-3D) ±（0.10m+2X104D) 测高示值误差 ±(3m+4.5X10-3H) ±(0.8m+1.5X10-3H) ±（0.15m+3X10-4H)
测距重复性测高重复性
1.5 m 2.5 m
0.4 m 0.6 m
0.08m 0.12m
注：表中D（距离的示值）和H（高差的示值）的单位为m，示值误差有效位数与分辨力有效位数相同。
5通用技术要求
5.1距高仪的各工作表面上应无锈蚀、碰伤、划痕；光学零件应无霉斑、气泡、麻点等疵病；镀膜应无损伤及脱落。各非工作表面上应无脱漆及影响外观的其它缺陷
5.2数字和符号显示应清晰、完整，并保持稳定。
5.3距高仪上应标明制造厂或厂标、型号、出厂编号及激光警告标志。
5.4距高仪的各操作键及接插件的接头应工作可靠，各操作功能应运行正常。
后续检定和使用中检查的仪器，允许有不影响准确度的上述缺陷
6计量器具控制
2 JG(粤)012—2016
计量器具控制包括首次检定、后续检定及使用中检验 6.1检定条件
距高仪应在气温（20土10）℃之间，正常气压情况下检定，检定时应避开暴晒时段，并且不受到强磁场、电场的电磁波干扰、障碍物的阻挡以及反光物反光和阳光直射等光的干扰。
6.21 检定项目和主要标准设备
距高仪的检定项目和主要检定设备见表2。
表2检定项目和主要检定设备
检定类别
首次 后续 使用
序号
检定项目
主要检定设备
检定 检定 中检
查
外观各部分相互作用
+
+
+
按JG966—2010表2第四项
（0~50）m 配置，可换用测量范围（0~50）
m的I级普通钢卷尺。 长度基线场。也可用测量范围 + 相同、而测量不确定U≤10mm
测距示值误差
2
+
+
(50~1000)m 的其他标准装置；反射板按
JJF13242011表1第三项配置无合作目标的Ⅲ级以上全站仪，距高仪专用安置夹具。
测高示值误差
3
+
+
+
测距重复性
按本表第二项配置。
+
+
测高重复性
距高仪专用安置夹具。
+
+
注：表中“+”号为必须检定，“_”号为可以不检定。
6.3米 检定方法 6.3.1 外观及各部分相互作用 JG
