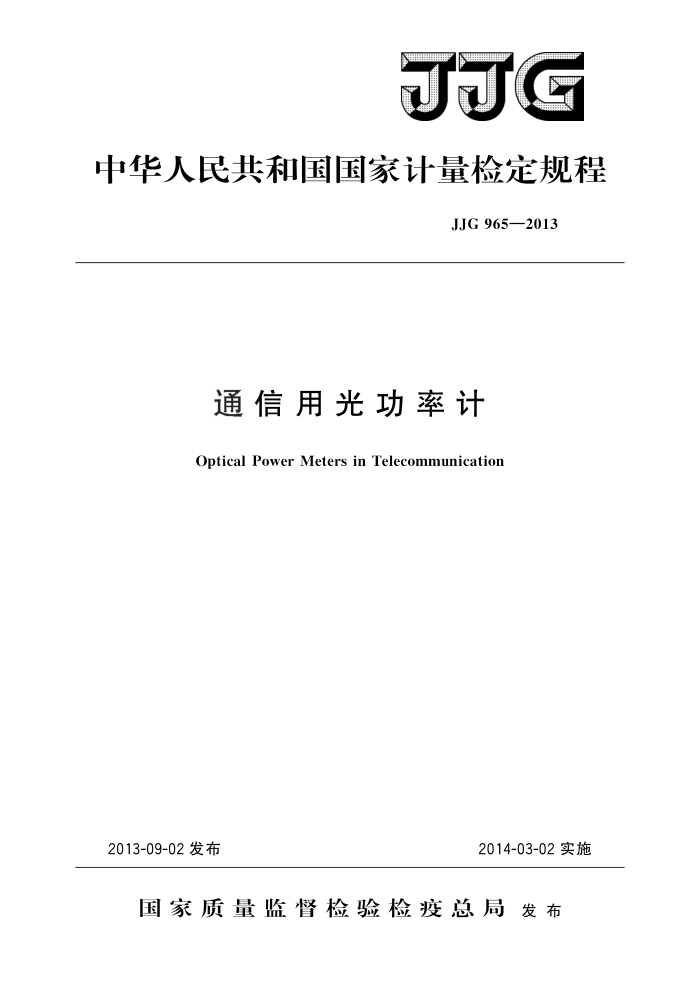

JJG
中华人民共和国国家计量检定规程
JJG965—2013
通信用光功率计
Optical Power Meters in Telecommunication
2013-09-02发布
2014-03-02实施
国家质量监督检验检疫总局发布 JJG 965—2013
通信用光功率计检定规程 VerificationRegulation of Optical Power
JJG 965—2013 代替JJG965—2001
Meter in Telecommunication
归口　单位：全国光学计量技术委员会主要起草单位：国家通信计量站参加起草单位：中国计量科学研究院
本规程委托全国光学计量技术委员会负责解释 JJG 965—2013
本规程主要起草人：
张颖艳（国家通信计量站）郭恒 (国家通信计量站)
参加起草人：
傅栋博（国家通信计量站）张志新（中国计量科学研究院） JJG965—2013
目 录
引言 1 范围· 2 计量单位 3 概述. 4计量性能要求 4.1光功率相对示值误差 4.2光功率非线性修正因子 5通用技术要求 5.1外观.. 5.2光学系统 6计量器具控制 6.1检定条件.. 6.2检定项目. 6.3 检定方法
(IⅡ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (4) (7) (7) (8) (10) (13)
检定结果处理 8 检定周期附录A 光功率计检定原始记录格式附录B 光功率计检定证书/检定结果通知书内页格式附录 C 光功率计检定结果的测量不确定度评定实例
7 JJG965—2013
引言
JJF1002《国家计量检定规程编写规则》、JJF1059.1《测量不确定度评定与表示》 共同构成支撑本规程制修订工作的基础性系列规范。本规程替代首次发布的 JJG965—2001。
与JJG965一2001相比，除按照JJF1002一2010所作的章节构成和格式上的修改外，主要技术变化如下：
检定功率范围由（一50～0）dBm调整为（一80～十27）dBm。相应的计量器
具控制中，增加了分布反馈型（DFB）激光光源和光放大器的要求，同时增加了测量光功率大于十10dBm时的检定方法。
光功率工作波长由原来的1310nm和1550nm两个波段修改为（600～1700）nm
波长范围内满足检定要求的定标波长。
一在计量性能要求中不再区分量热型还是光电型功率计，要求一致。 一光学系统、光功率测量范围不再作为检定项目。
一非线性误差的检定方法中，增加了通过参考功率计比对法进行检定的公式。 一增加了不确定度评定实例（附录C）。
II JJG965—2013
通信用光功率计检定规程
1范围
本规程适用于波长范围（600～1700）nm，功率测量范围（一80～十27）dBm通信用光功率计的首次检定、后续检定和使用中检查。
2计量单位
通常光功率值用单位瓦（W）系列表征，功率单位W是国家选定的国际单位制中具有专门名称的导出单位。而级差单位分贝（dB）是国家选定的非国际单位制单位。 工程中除了习惯用级差单位dB以外，还习惯用绝对功率单位分贝（dBW）系列来表示功率的量值。
以上两种单位制经常出现在同一本光功率计的说明书及其显示值中。用单位瓦（W）表示的功率值（Pw）可换算成绝对功率单位分贝表示的功率值（PdBW）。换算公式见公式（1）和公式（2）。
Panw =10lg TW Pw PaBm =10lg 1mW Pmw
(1)
(2)
3概述
通信用光功率计是通信干线铺设、设备维护、科研和生产中使用的重要仪器。主要用于测量光发射端机的输出功率及功率稳定度，光传输线路中平均传输功率：光接收端机的灵敏度：各种无源器件的插入损耗和衰减量。
通信用光功率计通常由探测器、显示器和信号处理系统三部分构成。由于使用不同的探测器，光功率计被分为量热型和光电型。量热型光功率计的探测器是根据能量转换和能量守恒原理制作的，由光吸收体、热电转换元件和直流校准系统组成，优点是光谱响应性小，但对环境条件要求高，且功率测量响应慢，测量范围较窄。光电型光功率计的探测器是利用半导体光电器件制作的，优点是对环境条件适应性强，测量范围宽，测量速度快，但不确定度比量热型的大。这两种类型的光功率计均可通过显示器或计算机读取光功率值。
4计量性能要求
4.1光功率相对示值误差
光功率相对示值误差≤10%。 4.2光功率非线性修正因子
（一80~0）dBm：优于±2%；
1 JJG965—2013
长期稳定度：优于土0.05dB（6h）；短期稳定度：优于士0.005dB（15min）；当需输出光功率大于十10dBm时，建议选用分布反馈型（DFB）激光光源配合光
放大器使用。
b）分布反馈型（DFB）激光光源工作波长：（1520～1650）nm范围内定标波长点和光源中心波长吻合；线宽：≤3MHz；输出功率：≥0dBm（满足光放大器要求）；输出功率稳定度：优于士0.01dB（15min）；边模抑制比（SMSR）：≥30dB。
6.1.2.2光放大器（选件：检测较高光功率值时需要配置）
工作波长：（1520～1650）nm范围内，满足检定要求的工作波长；增益：输出光功率需满足检定范围要求。
6.1.2.3光衰减器
工作波长：（600～1700）nm；衰减范围：（0～60）dB，连续可调；插入损耗：≤3.5dB；输入输出连接方式：与光源、光功率计的连接方式一致。
6.1.2.4量热型标准光功率计
工作波长：（600～1700）nm；定标波长：满足检定要求的定标波长；光功率测量范围：（一10～十10）dBm；光功率定标点：≥一10dBm；功率相对示值误差：≤2%。
6.1.2.5光电型标准光功率计
工作波长：（600~1700）nm；定标波长：满足检定要求的定标波长；光功率测量范围：（一80～十27）dBm；光功率定标点：一10dBm（100uW）、一20dBm（10μW）、一23dBm（5μW）等；功率相对示值误差：≤2%。
6.1.2.5配件
光开关：光束型（电子快门或黑色档板）、光纤型；光分路器：分光比为1：1的Y型分路器；光纤活动连接器：插入损耗小于0.2dB；自聚焦光纤或聚光镜（用于量热型）：工作波长（600～1700）nm。 注：光源为光纤活动连接器输出时，用自聚焦光纤；光源为非平行光束输出时，用聚光镜。
6.2检定项目
光功率计的检定项目见表1。
3
