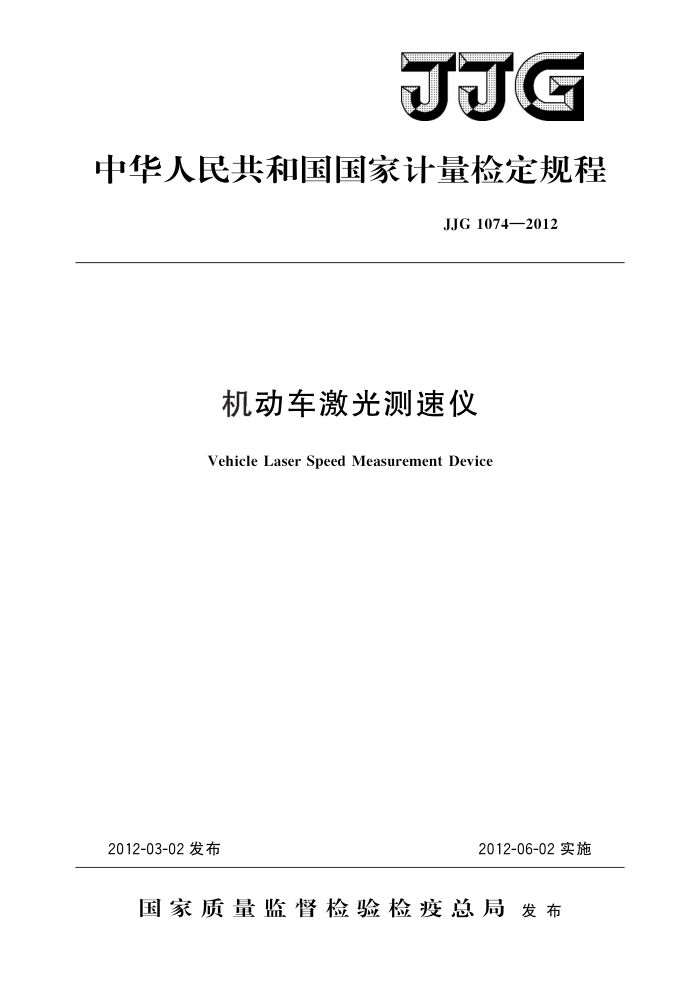

JJG
中华人民共和国国家计量检定规程
JJG1074—2012
机动车激光测速仪
Vehicle Laser Speed Measurement Device
2012-06-02实施
2012-03-02发布
国家质量监督检验检疫总局发布 JJG1074—2012
机动车激光测速仪检定规程
JJG 1074—2012
VerificationRegulation of
Vehicle Laser Speed Measurement Device
归口单位：全国振动冲击转速计量技术委员会
主要起草单位：中国航空工业集团公司北京长城计量测试技术研
究所中国计量科学研究院
参加起草单位：北京市计量检测科学研究院
公安部第一研究所
公安部第三研究所
博隆建亚（北京）科技有限公司
本规程委托全国振动冲击转速计量技术委员会负责解释 JJG1074—2012
本规程主要起草人：
崔岩梅（中国航空工业集团公司北京长城计量测试技术研
究所)
师会生（中国航空工业集团公司北京长城计量测试技术研
究所）
孙桥（中国计量科学研究院）
参加起草人：
戴金洲（北京市计量检测科学研究院）汪民（公安部第一研究所）吴轶轩（公安部第三研究所）崔荣（博隆建亚（北京）科技有限公司） JJG1074—2012
目 录
引言 1 范围· 2 引用文件· 3 术语和计量单位. 3.1脉冲激光测速· 3.2机动车激光测速仪模拟检定装置 N
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (4) (4) (5) (6) (8) (9)
概述· 5 计量性能要求. 5.1 脉冲重复变化率 5. 2 测速范围 5.3 模拟测速误差· 5.4现场测速误差 6通用技术要求 6.1 外观与结构 6.2安全要求及环境适应性 7计量器具控制· 7. 1 检定条件. 7. 2 检定项目. 7.3 检定方法.. 7.47 检定结果的处理· 7. 5 检定周期· 附录A 单光束激光测速仪检定示例附录B双光束激光测速仪检定示例附录 C 机动车激光测速仪检定证书内页格式附录D 机动车激光测速仪检定结果通知书内页格式
.
- JJG1074—2012
引言
JJG1074一2012《机动车激光测速仪》依据JJF1002一2010《国家计量检定规程编写规则》、JJF1001一1998《通用计量术语及定义》、JJF1059一1999《测量不确定度评定与表示》等基础性系列规范制定。
JG1074一2012《机动车激光测速仪》主要参考GB/T21255一2007《机动车测速仪》、JJG527一2007《机动车超速自动监测系统》、JJG528一2004《机动车雷达测速仪》和IACPLIDARModule：2006“SPEED-MEASURINGDEVICEPER FORMANCESPECIFICATIONS：LIDARMODULE”制定，并根据国内激光测速仪的使用情况，增加了双激光测速仪的相关内容。
ⅡI JJG1074—2012
机动车激光测速仪检定规程
1范围
本规程适用于机动车移动式激光测速仪（包括手持式）和采用脉冲激光测速原理的机动车超速自动监测系统的测速单元（以下统称“激光测速仪”）测速计量性能的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用下列文件： JJG527一2007机动车超速自动监测系统 JJG528—2004机动车雷达测速仪 JJF1094一2002测量仪器特性评定 GB7247.1一2001激光产品的安全第1部分：设备分类、要求和用户指南 GB/T21255一2007机动车测速仪凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位 3.1脉冲激光测速lightdetectionandranging
通过半导体激光器对被测目标发射窄脉冲激光串，连续进行一系列固定时间间隔的激光测距，得到被测目标相对于测量点随时间变化的位置序列，从而获得被测目标移动的速度。 3.2机动车激光测速仪模拟检定装置simulatorforlidarspeedmeasuringdevice
用于接收机动车激光测速仪或激光测速单元发射的周期性脉冲激光光束，并且发送对应于设定模拟速度值、距离和行驶方向的相应时间延迟后的脉冲激光光束的检测设备。
4概述
激光测速仪是采用激光测速原理，对机动车速度进行测量的仪器。按照使用方式分为移动式和固定式，按照结构分为单光束和双光束
5计量性能要求
5.1脉冲重复变化率
≤0.1%。 5.2测速范围
驶近和驶离方向均至少满足（20～180）km/h。
- JJG1074—2012
5.3 模拟测速误差
(-4~0)km/h。 5.4现场测速误差
(-6～0) km/h (<100 km/h);
(≥100 km/h)。
(-6~0)%
6通用技术要求 6.1外观与结构 6.1.1机动车激光测速仪应有铭牌，标明产品名称、规格型号、制造厂家、出厂日期及编号，并应标有计量器具制造许可证标志及其编号。 6.1.2所有标志应清晰，各紧固件不应松动，功能正常。 6.1.3激光测速仪不应有明显的机械损伤和影响使用的变形，镜头应无污渍，无明显划痕，电缆线与接插件应齐全、连接可靠，接通电源后，显示器应能正常清晰地显示。 6.2安全要求及环境适应性
有符合GB7247.1一2001《激光产品的安全第1部分：设备分类、要求和用户指
南》的标志。
7 计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1模拟测速检定环境条件
1）温度：（20±10）℃； 2）湿度：≤80%RH。
7.1.2主要检定仪器与设备
激光测速仪主要检定仪器见表1。
表1检定用器具
主要检定设备
序号
检定项目
名称数字频率计
技术要求
频率范围：1Hz~1MHz 开机准确度：1×10-6 速度范围：（20～250）km/h 扩展不确定度：0.3km/h（k=2）速度范围：（20～180）km/h 最大允许误差：土1%
脉冲重复变化率
1
2
测速范围模拟测速误差
模拟检定装置
3
现场测速标准装置
4
现场测速误差
7. 2 检定项目
检定项目见表2。
2 JJG1074—2012
表2检定项目一览表首次检定
序号 1 2 3 4 5
使用中检查
项目外观及功能脉冲重复变化率
后续检定
+
+ + + + +
+
+ + +
测速范围模拟测速误差现场测速误差
+
注：表中带“十”为必检项目，“一”为可不检项目。
7.3检定方法 7.3.1外观及功能
机动车激光测速仪的外观经目测进行检查，检查结果应符合6.1的要求。
7.3.2脉冲重复变化率
采用模拟检定装置进行激光测速仪的脉冲重复变化率的检定时，连接示意图如图1 所示。调整被检激光测速仪，使其发射端光轴与模拟检定装置的接收端光轴共轴，并将模拟检定装置光学接口的电信号输出端接至频率计。
光电转换器
接收端
电信号输出<
频率计
发射端
1
激光测速仪／激光测速单元
光学接口激光发射器
发射端
接收端
电信号输入
图1脉冲重复变化率检定示意图
接通数字频率计、模拟检定装置和激光测速仪的电源，开机预热30min。 触发激光测速仪（或激光测速单元），使其连续输出激光，在频率计上读出测量值
对脉冲频率测量3次，脉冲重复变化率按公式（1）计算：
f。-f: × 100% fo
Af=
(1)
式中： Afi 测速仪脉冲重复变化率； f 测速仪脉冲重复率的测量值，Hz；
测量值序号；
2— 一
f。测速仪脉冲重复率的标称值，Hz。 取3次测量值中脉冲重复变化率的最大值为最终测量结果，应符合5.1的要求。
7.3.3模拟测速范围和测速误差
单光束和双光束激光测速仪模拟测速范围和测速误差检定示意图分别如图2和图3 所示。
3
