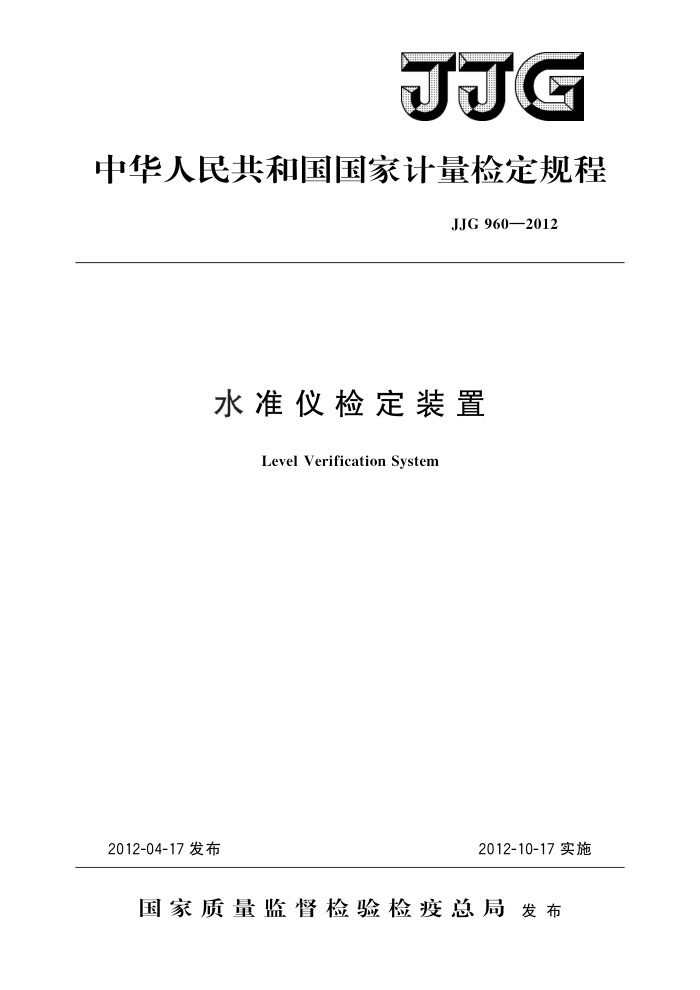

JJG
中华人民共和国国家计量检定规程
JJG960—2012
水准仪检定装置
Level Verification System
2012-10-17实施
2012-04-17发布
国家质量监督检验检疫总局发布 JJG 960—2012
水准仪检定装置检定规程
JJG 960—2012 代替JJG960—2001
Verification Regulation
ofLevelVerificationSystem
归口单位：全国几何量长度计量技术委员会
主要起草单位：中国计量科学研究院
河南省计量科学研究院
参加起草单位：国家光电测距仪检测中心
浙江省计量科学研究院
本规程委托全国几何量长度计量技术委员会负责解释 JJG 960—2012
本规程主要起草人：
沈妮 （中国计量科学研究院）王鹤岩（中国计量科学研究院）张卫东（河南省计量科学研究院）
参加起草人：
翟清斌（国家光电测距仪检测中心）金挺（浙江省计量科学研究院) JJG960—2012
目 录
引言 1
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (8) (8) (9) (11) (12) (13)
范围·. 2 概述· 3 计量性能要求.. 3.1i角测微器示值误差 3.2平板测微器示值误差. 3.3 微倾工作台示值误差· 3.4水平准线补偿器补偿误差 3.5水平准线偏差.. 3.6多目标偏离准线误差
通用技术要求
4 4.1外观
4.2各部件相互作用 5计量器具控制 5.1 检定条件。 5. 2 检定项目. 5.3 检定方法 5. 4 检定结果的处理. 5.5 检定周期：附录A计算表格附录B 自动安平式水准仪检定装置水平准线偏差检定方法附录 C 检定证书和检定结果通知书内页格式附录D水准仪检定装置水平准线偏差测量结果不确定度评定报告示例
- JJG960—2012
引言
JJG425《水准仪》、JJG8《水准标尺》和JJG960《水准仪检定装置》共同构成大地水准测量仪器检定的计量技术法规。
JJG960一2012《水准仪检定装置》的编写是以JJF1002一2010《国家计量检定规程编写规则》为基础和依据，对JJG960一2001《水准仪检定装置》进行修订的。与 JJG960一2001《水准仪检定装置》相比，除编辑性修改外主要技术变化如下：
—引用文献中取消JJG425一1994《水准仪》和JB/T7399一1994《平行光管》。 一计量性能要求中增加了i角测微器示值误差的要求，便于提高检定的准确度：
取消了平行光管焦距和刻度尺示值误差的要求。
在规程中对水准仪检定装置的测量范围进行了修改。 检定方法方面，水平准线偏差针对自动安平式和自准直式这两种装置分别做了
介绍。
在附录B中，针对自动安平式检定装置介绍一种利用装置自身i角测微器读
数，仅用水平准线陪检器来完成的检定方法。
II JJG 960—2012
水准仪检定装置
1 范围
本规程适用于各类水准仪检定装置的首次检定、后续检定和使用中检查。
2概述
水准仪检定装置是一种能产生一条水平准线，并可实现多目标的测量装置，该装置主要用于水准仪检定或校准。按结构它可分为自动安平式（见图1）和自准直式（见图 2），按水平准线偏差其准确度可分为1级、2级和3级。
2
+
士
图1 自动安平式水准仪检定装置示意图 1一自动安平式平行光管；2一被检水准仪
图2月 自准直式水准仪检定装置示意图
1一平行光管；2一被检水准仪
3计量性能要求 3.1i角测微器示值误差
i角测微器示值误差要求见表1。 3.2平板测微器示值误差
平板测微器示值误差要求见表1。 3.3 微倾工作台示值误差
微倾工作台示值误差要求见表1。 3.4水平准线补偿器补偿误差
水平准线补偿器补偿误差要求见表1。 JJG960—2012
3.5水平准线偏差
水平准线偏差要求见表1。 3.6多目标偏离准线误差
多目标偏离准线误差要求见表1。
表1计量性能要求
准确度等级
单位 (") mm (') () (') (")/ (") ≤0.2 (")
序号
项 目
1级 1 ≤0.05 ±8 M1
2级 ≤1.5 ≤0.05 ±8 M1 4~+4 ≤0.3 M3 M0.2
3级 2
1 2
i角测微器示值误差绝对值平板测微器示值误差绝对值
/
范围示值误差绝对值
±8 M1
微倾工作台
3
范围误差绝对值
水平准线补偿器
4
M0.5 M4 ≤0.3
5 6
水平准线偏差绝对值多目标偏离准线误差绝对值
≤2 0.2
mm
4 通用技术要求 4.1 外观 4.1.1 新制仪器的镀层及喷漆表面不应有碰伤和脱落现象。 4.1.2 在仪器工作面上不应有明显的锈蚀和划痕，以及影响使用的其他缺陷。 4.1.3平行光管视场亮度均匀，分划板成像清晰，分划板水平线应保持水平，各光学零件表面镀膜不得脱落且无灰尘、霉斑等影响读数的其他缺陷。 4.1.4水准仪检定装置的焦距均应不小于500mm，1级检定装置的焦距应不小于 1000mm。 4.1.5仪器上应标有制造厂名称或商标，及出厂编号。 4.2各部件相互作用 4.2.1i角测微器、平板测微器和升降工作台的移动转动应手感平稳，不应有阻滞或松动现象。锁紧机构的作用应可靠。 4.2.2升降工作台应有足够的行程范围，以保证各种水准仪在测量时水准仪光轴与装置光轴能达到同等高度。 5计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检查。
5.1检定条件 5.1.1检定用设备
检定用设备和技术要求见表2。
2 JJG960—2012
表2检定用设备和技术要求
序号 1
设备名称
技术要求
水平零位误差扩展不确定度不大于0.2"， k=2 量程为10°，示值误差绝对值不大于0.5”（1 范围），视场为亮视场平板测微器分度值不大于0.05mm，原理上没有调焦运行误差
水平准线陪检器（以下简称陪检器）
2
自准直仪
3
水准仪
5.1.2检定环境条件
室内温度为常温，温度变化量≤1℃/h：相对湿度≤75%。 检定设备及被检设备应在上述条件的室内放置24h以上。
5.2 检定项目
检定项目见表3。
表3检定项目首次检定
检定项目
后续检定
使用中检查
+ +
+ + + + + + +
外观及各部件的相互作用 i角测微器示值误差平板测微器示值误差
+
微倾台示值误差水平准线补偿误差水平准线偏差多目标偏离准线误差注：表中“十”表示应检定；“一”表示可不检定
+ +
+
5.3检定方法 5.3.1外观及各部件的相互作用
目视观察及试验。 5.3.2i角测微器示值误差
自动安平式水准仪检定装置物镜前配有格值为1"的i角测微器。检定时，先将自准直仪安放在水准仪检定装置的工作台上，升降工作台使自准直仪光轴与水准仪检定装置的光轴等高。然后旋转i角测微器至零位，调整自准直仪使其十字分划线横丝与被检装置的十字分划线横丝重合，从自准直仪读取读数α。接着右旋转i角测微器分别置于 5"、10"、15"处，从自准直仪上分别读取读数aR1、aR2、aR3，此为往测。再反向旋转i 角测微器，依次对准15"、10"、5"、0"处，分别从自准直仪上读取读数αR3、αk2、αR1、 aRo，此为返测。
F
再次旋转i角测微器至零位，重新用自准直仪的十字分划线对准被检装置的十字分
3
