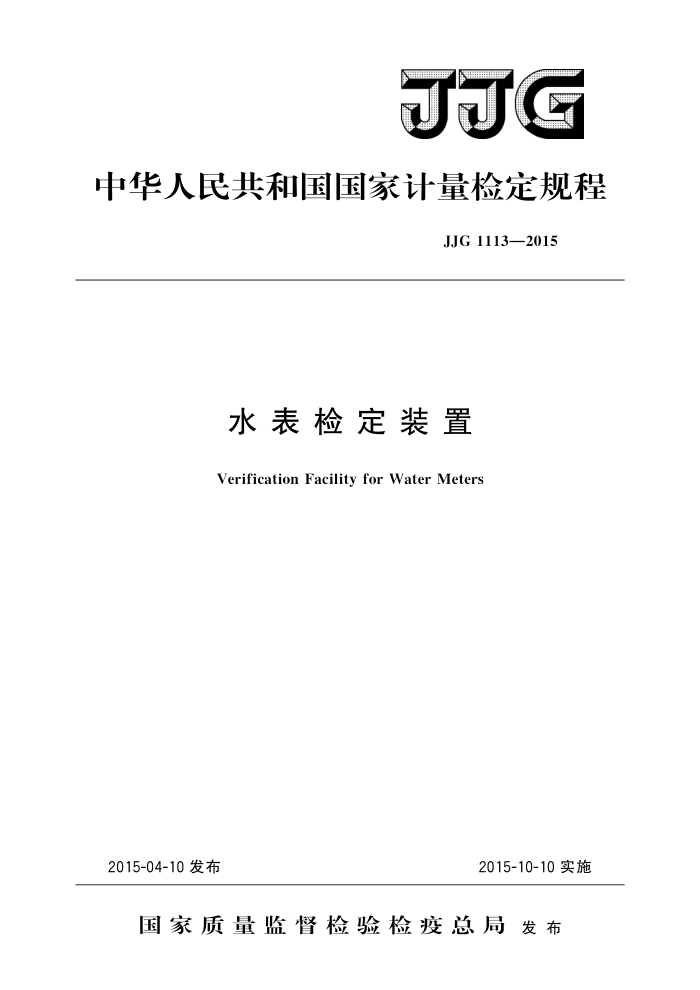

JJG
中华人民共和国国家计量检定规程
JJG 1113—2015
水表检定装置
Verification Facility for Water Meters
2015-10-10实施
2015-04-10发布
国家质量监督检验检疫总局发布 JJG1113—2015
水表检定装置检定规程
JJG1113—2015 代替JJG164—2000 中“水表检定装置”
Verification Regulation of
部分
Verification Facility for WaterMeters
归口单位：全国流量容量计量技术委员会
主要起草单位：中国计量科学研究院
浙江省计量科学研究院北京市计量检测科学研究院
参加起草单位：宁波明泰流量设备有限公司
湖南省计量检测研究院杭州天马计量科技有限公司
广东省计量科学研究院
本规程委托全国流量容量计量技术委员会负责解释 JJG 1113—2015
本规程主要起草人：
孟 涛（中国计量科学研究院）赵建亮（浙江省计量科学研究院）李晨（北京市计量检测科学研究院）
参加起草人：
张祖明（宁波明泰流量设备有限公司）李宁（湖南省计量检测研究院）
马天（杭州天马计量科技有限公司）吴伟龙（广东省计量科学研究院） JJG1113—2015
目 录
引言
(I) (1 ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (5) (5) (5) (5) (6) (11) (11) (12) (14)
范围· 引用文件.·
2
3术语..· 3.1收集法 3.2流量时间法 3.3 量器定值机构· 4概述· 4.1 用途·· 4. 2 组成· 4.3 工作原理· 5计量性能要求. 5.1 准确度等级和最大允许误差 5. 2 装置主标准器的重复性· 5. 3 换向器引入的不确定度 5. 4 装置流量稳定性·· 6 通用技术要求 6.1 铭牌和标识· 6.2 管道系统…· 6.3 工作量器· 6. 4 称重系统： 6. 5 换向(或实验启停)设备 6.6 流量设定设备或方法. 6.7 密封性·· 6.8 自动读数设备· 6.9装置用水及供水系统 7 计量器具控制· 7. 1 检定条件· 7. 2 检定项目 7. 3 检定方法·· 7. 4 检定结果的处理·· 7. 5 检定周期附录A活塞式装置标准容积检定附录B检定证书及检定结果通知书（内页)格式
+ +
I JJG1113—2015
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》编写，结合水表检定装置的特点及在我国的发展现状，将JJG164一2000《液体流量标准装置》中水表检定装置部分进行单独修订，除本规程中注明引用JJG164一2000中的部分检定方法外，本规程将替代JJG164一2000中水表检定装置相应内容。对于标准表法水表装置的检定应依据JJG643《标准表法流量标准装置》的有关规定执行。此外，本规程主要针对的是冷水水表检定装置。
与JJG164一2000相比，本规程除编辑性修改外主要技术变化如下：
增加了引言，说明了规程修订的依据、修订前后主要技术变化、所替代规程的
历次版本发布情况等；
调整了水表装置的分类方法，将水表检定装置分为收集法、流量时间法及标准
表法；
明确了只有一个准确度等级，0.2级；增加了对装置流量稳定性的要求；取消了对启停效应的检定；细化了对金属量器的通用技术要求，标尺长度、主示值的最小值等；增加了质量法装置中密度测量的要求；简化了计时器检定的要求；将工作量器容积检定按照是否需要重新刻线分为2种情况，分别规定了检定内
-
容及方法；
增加了对水表自动读数设备的检查；修改了对瞬时流量指示器的检定要求，改为对装置流量设定功能的检查；
一
修改了衡器的检定方法，增加了对皮重、使用下限等的要求，减少了检定点，
可以只检定加载过程；
增加了水表活塞式检定装置的检定方法；一在检定周期中增加了对衡器使用中检验的要求；修改了检定证书/检定结果通知书内页格式； JJG1113一2015《水表检定装置》的历次版本发布情况为：
JJG162一85《水表及其试验装置》； JJG164一2000《液体流量标准装置》。
II JJG1113—2015
水表检定装置检定规程
1范围
本规程适用于收集法和流量时间法的水表检定装置（以下简称装置）的首次检定、后续检定和使用中检查。 2 引用文件
本规程引用下列文件： JJG162冷水水表 JJG164液体流量标准装置 JJG259标准金属量器 JJG643标准表法流量标准装置 GB/T778.3一2007（idtISO4064：2005）封闭满管道中水流量的测量饮用冷水水
表和热水水表第3部分：试验方法和试验设备
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语 3.1收集法collectionmethod
在检定过程中将流经水表的水收集在一个或多个容器中，用容量法或称重法确定水量。 3.2流量时间法flowrateandtimemethod
在检定过程中流经水表的水量通过流量和时间的测量结果来确定。可以通过在规定的时间内进行一次或多次流量的重复测量来实现，但要避免在试验开始和结束时的非恒定流量区进行瞬时流量测量。 3.3量器定值机构volumepresetdevice
安装在量器内的光电或电触点等感应水位的传感器，量器中的水位上升到预设位置
时，发出反馈信号到装置操作系统以停止装置介质的流动，实现自动操作和标准体积值的确定。 4概述 4.1用途
装置是对封闭管道用水表进行流量量值传递的标准，可用于各种类型的冷水水表的检定、校准和测试方法研究。 4.2组成
装置一般包括下列组成部分：
1 JJG1113—2015
（1）供水系统（水池、水泵、稳压系统等）；（2）管道系统（工艺管道、测量段、夹表器等）；（3）瞬时流量指示器；（4）换向（或启停）机构；（5）换向信号同步及自动读数、计时仪表（如有必要）：（6）主标准器（工作量器、衡器、活塞等）；（7）密度测量部分（如有必要）；（8）水温测量仪表；（9）水压测量仪表。 为实现自动试验的功能，装置可配置水表读数传感器、量器定值机构或液位传感
器、水表刻度盘摄像系统等设备。
根据需要，装置可一体化配置水表的其他性能检验设备，如压力损失测试设备、静
压力测试设备等。 4.3工作原理
装置产生的流量流过安装于装置管路系统内的被检水表，装置测量一段时间内流量的标准值，基于连续性方程，比较该时间段被检水表示值与标准值以确定水表的误差。 以收集法装置为例，装置如图1所示，将被检水表4安装到装置的测量段管道上，启动控制系统，水泵11将水泵送至管路，使水流经被检水表4和工作量器7，同时读取被检水表4和工作量器7的示值，将被检水表的示值与装置的标准值相比较，从而确定被检水表的示值误差。收集法装置一般包括以下几种类型：启停容积法、静态容积法、启停质量法及静态质量法。
10~
图1启停容积法装置示意图
1一稳压容器；2一进水阀门；3一夹表器；4一水表；5—流量调节阀；
6一瞬时流量指示器；7一工作量器；8一放水阀门；9一管路系统；10一水箱；11一水泵。
2 JJG1113—2015
5计量性能要求
5.1准确度等级和最大允许误差 5.1.1装置的准确度等级为0.2级 5.1.2装置主标准器累积体积流量的最大允许误差为士0.1%。 5.1.3对于流量时间法装置及其他时间参数需要参与水表检定结果计算的装置，其计时器的误差不超过士0.05%。 5.2装置主标准器的重复性
装置主标准器的重复性应优于主标准器的最大允许误差绝对值的1/3。 5.3换向器引入的不确定度
对于使用换向器的装置，由换向器引入的标准不确定度应小于0.05%。 5.4装置流量稳定性
收集法装置流量稳定性应不大于1.0%；流量时间法装置流量稳定性应不大于0.2%。
6通用技术要求 6.1铭牌和标识
装置应有铭牌。一般应注明如下信息：（1）制造厂名称；（2）产品名称及型号、规格；（3）出厂编号；（4）制造日期；（5）公称通径范围；（6）最大工作压力；（7）流量范围；（8）准确度等级。
6.2管道系统 6.2.1安装水表的测量段应配有与被检水表内径一致的上、下游莲接管，且连接轴线也应一致。 6.2.2测量段中应不包括任何引起空化或流体扰动的管件或设备。 6.2.3流量调节阀应安装在装置测量段的下游管段之后，阀门开度设定后，实验中开度应无明显变化。 6.2.4夹表装置应动作灵活，夹表的力度应适中，既保证试验时的测量段的密封性，也不致使水表（特别是塑壳水表）明显变形。 6.2.5对于启停法装置，其管路设计应能保持实验前后出水管水面处于同一水平状态 6.2.6装置的承压部件应有足够的耐压强度，在工作压力范围内不产生刚性变形，弹性变形引起的内容积变化应能忽略不计。 6.3工作量器
