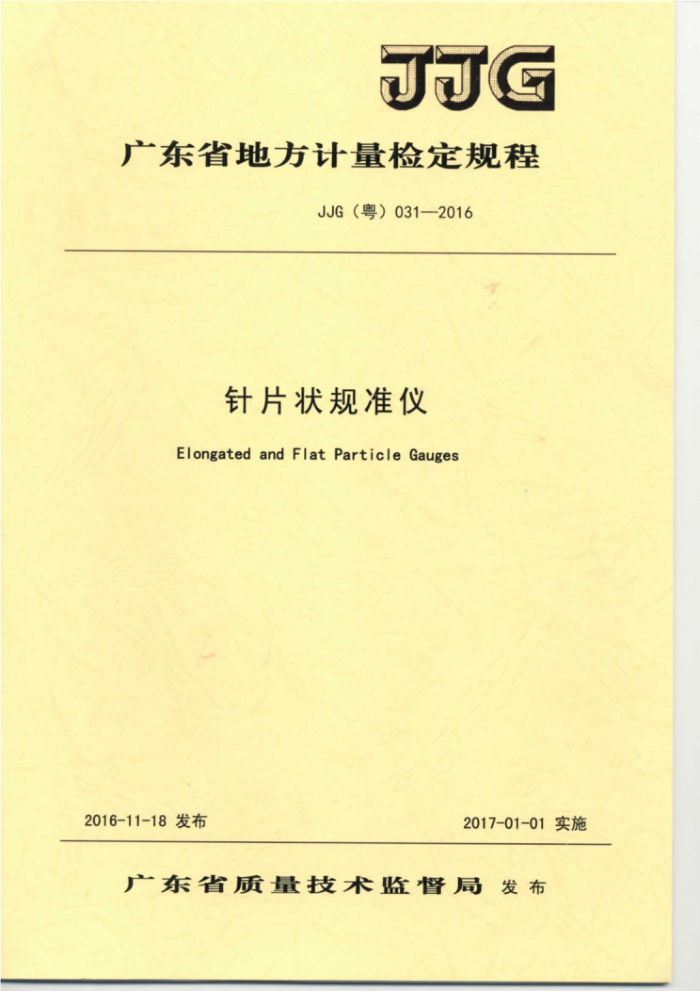

G
广东省地方计量检定规程
JJG（粤）031—2016
针片状规准仪 Elongated and Flat Particle Gauges
2016-11-18发布
2017-01-01实施
广东省质量技术监督局发布 JJG（粤）031-2016
针片状规准仪检定规程
pf JJG（粤）031—2016
Verification Regulation of Elongated andFlat Particle Gauges
S
本规程经广东省质量技术监督局2016年11月18日批准，并自2017年 01月01日起施行。
归口单位：广东省质量技术监督局起草单位：广东省揭阳市质量计量监督检测所
本规程技术条文由起草单位负责解释 JJG（粤）031-2016
本规程主要起草人：
何兰君（广东省揭阳市质量计量监督检测所）吴南英（广东省揭阳市质量计量监督检测所）蔡锐波（广东省揭阳市质量计量监督检测所）叶东东（广东省揭阳市质量计量监督检测所）
参加起草人：
陈惠波（广东省揭阳市质量计量监督检测所）蔡美荡（广东省揭阳市质量计量监督检测所） JJG（粤）031-2016
目录
引言.. 1范围 2引用文件. 3概述。 4计量性能要求 4.1针状规准仪规准柱与底座间垂直度 4.2针状规准仪相对应规准柱尺寸及极限偏差 4.3片状规准仪相对应孔宽孔长尺寸及极限偏差 5通用技术要求， 5.1标志 5.2外观. 6 计量器具控制. 6.1 检定条件 6.2 检定项目和标准器， 6.3 检定方法 6.4 检定结果处理 6.5 检定周期. 附录A检定记录格式附录B检定证书和检定结果通知书内页格式（第2页）附录C检定证书和检定结果通知书内页格式（第3页）
II
2
3
3
3
4
- JJG（粤）031-2016
引言
《针片状规准仪检定规程》以JJF1002-2010《国家计量检定规程编写规则》
JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》为基础性系列法规，结合国内行业工程集料的使用状况进行编写。
本地方规程为首次发布。 JJG（粤）031-2016
针片状规准仪检定规程
1范围
本规程适用于测定水泥混凝土用粗集料4.75mm~37.5mm针状或片状颗粒含量的针片状规准仪的首次检定、后续检定和使用中检查。
2引用文件
本规范引用了下列文件： GB/T6003.1-2012试验筛技术要求和检验第1部分：金属丝编织网试验筛 JGJ52-2006普通混凝土用砂、石质量及检验方法标准 JTGE42-2005公路工程集料试验规程（T0311-2005水泥混凝土用粗集料针片状
颗粒含量试验） 3概述
凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文件，其最新版本适用于本规范。
针片状规准仪分为针状规准仪和片状规准仪。针状规准仪一般由钢板条制成的底座和7个不同净间距的规准柱构成，如图1所示：片状规准仪由开有6个不同规格的长孔规准板及支架构成，如图2所示。
规准柱
底座
7
/
7
柱1 柱2 柱3 柱4
柱7
柱5
柱6
图1：针状规准仪 JJG（粤）031-2016
长孔
图2片状规准仪
4计量性能要求 4.1 针状规准仪规准柱与底座间的垂直度
应不超过0.2mm/20mm。
4.2 针状规准仪规准柱间净间距及极限偏差
应不超过表1规定。
表1针状规准仪规准柱间净间距及极限偏差
A5
A6
A3
A4
对应位置
A2
A1
针状规准仪规准柱间净间距/mm
17.1±0.5 30.6±0.9 42.0±1.2 54.6±1.6 69.6±2.1 82.8±2.5
4.3片状规准仪孔宽、孔长尺寸及极限偏差
应不超过表2规定。
表2片状规准仪相对应孔宽、孔长尺寸及极限偏差
B5
B6
对应位置
B3
B4
B1
B2
片状规准仪孔宽
5.1±0.2 7.0±0.2 9.1±0.3 11.6±0.4 13.8±0.4
2.8±0.1
/mm
片状规准仪孔长
17.1±0.5 30.6±0.9 42.0±1.2 54.6±1.6 69.6±2.1 82.8±2.5
/mm
5通用技术要求 5.1标志
针片状规准仪应有铭牌，铭牌应标示仪器名称、制造厂等。
2 JJG（粤）031-2016
5.2外观
新制造的针片状规准仪的外观应平整、光滑、无锈斑、规准柱与底座无松动等缺
陷。 使用中的针片状规准仪允许有不影响正常使用的缺陷。 6 计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查 6.1木 检定条件 6.1.1环境条件
环境温度：检定的室温为（10～30）℃，相对湿度：≤80%。 6.1.2检定用设备
针片状规准仪的主要检定设备列于表3。
表3检定用的仪器设备
规格底座最小边长15mm （0.02~1.00）mm （0~200）mm
序号 1 2 3
技术要求
仪器设备名称垂直度专用检具
垂直度不超过0.05mm/20mm MPE:±（0.0060.016）mm
塞尺通用卡尺
MPE:±0.03mm
6.2 检定项目和标准器
表4检定项目和标准器
检定类别
序号
首次 后续检 使用中检定 定 检查
检定项目
主要检定器具
+ +
+ +
+
通用技术要求针状规准仪规准柱与底座间的垂直度针状规准仪规准柱间净间距片状规准仪孔宽片状规准仪孔长注：检定类别中“十”为必检项目，“二”为可选项目。
1
垂直度专用检具、塞尺
2
通用卡尺通用卡尺通用卡尺
+
+
+
3
+ +
+ +
+
+
6.3 检定方法 6.3.1 标志和外观
通过目测和检查，结果应符合5.1、5、2的要求， G
