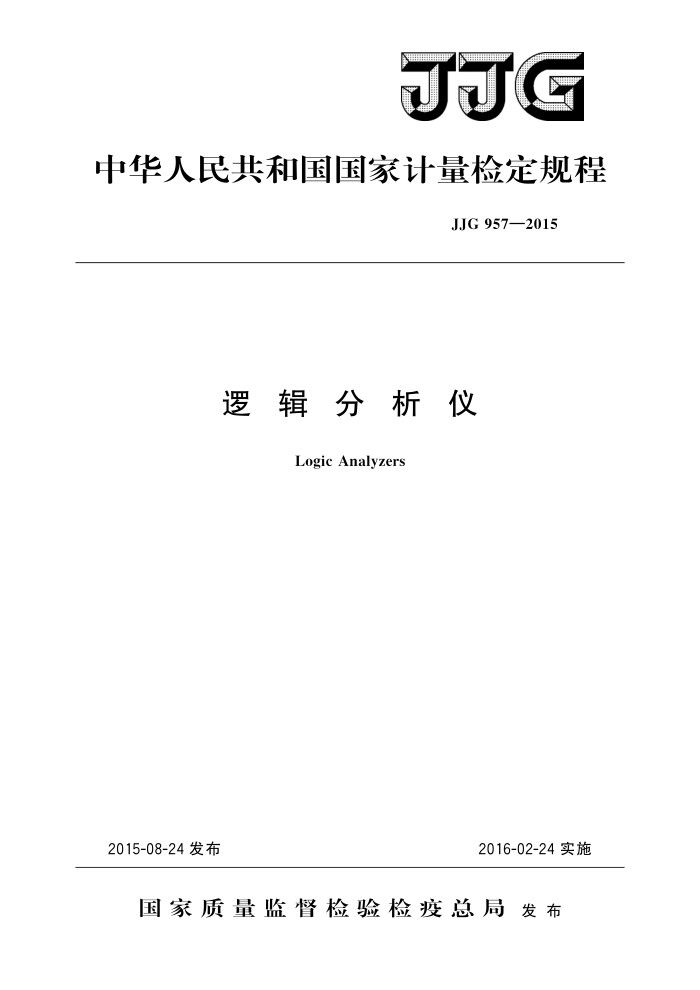

JJG
中华人民共和国国家计量检定规程
JJG957—2015
逻辑分析仪
Logic Analyzers
2016-02-24实施
2015-08-24发布
国家质量监督检验检疫总局发布 JJG 957—2015
逻辑分析仪检定规程
JJG 957—2015 代替JJG957—2000
Verification Regulation
of Logic Analyzers
归口单位：全国无线电计量技术委员会起草单位：中国航天科工集团二院203所
本规程委托全国无线电计量技术委员会负责解释 JJG 957—2015
本规程起草人：
陈冬青（中国航天科工集团二院203所）龚鹏伟（中国航天科工集团二院203所）谢文（中国航天科工集团二院203所） JJG 957—2015
目 录
引言 1 范围·· 2 概述· 3 计量性能要求 3.1定时分析 3.2状态分析 4通用技术要求， 4.1外观和附件 4.2工作正常性· 5计量器具控制.. 5. 1 检定条件..· 5.27 检定项目. 5.3 检定方法 5.4 检定结果的处理·. 5.5检定周期· 附录A原始记录内页格式附录 B 检定证书内页格式附录 C 检定结果通知书内页格式
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (3) (9) (9) (10) (15) (20)
- JJG957—2015
引言
本规程是对JJG957一2000《逻辑分析仪检定规程》的修订。规程依据JJF1002一2010 《国家计量检定规程编写规则》修订。主要技术变化如下：
对原规程中定时分析速率和状态分析时钟速率进行了扩展，分别由原100MHz
提升至5GHz和50MHz提升至2GHz；
对原规程中最小时钟脉冲宽度进行了扩展，由原5ns改为200ps；对原规程中数据建立时间和数据保持时间的测量范围进行了修订，由原ns～
50ns改为建立/保持时间窗口的测量范围180ps10ns；
对原规程中可检测最窄毛刺信号宽度进行了修订，由原0.5ns改为1ns；一对原规程中门限电平的测量范围进行了修订，由原一20V～十20V改为
-10V~+10V;
对原规程中检定项目进行了修订，删除了状态分析时混合时钟方式工作最高时
钟速率检定，新增加了最小脉冲宽度（200ps）和时间间隔（≥1ns）的检定。
本规程历次版本发布情况为：
JJG957—2000。
-
II JJG957—2015
逻辑分析仪检定规程
1范围
本规程适用于逻辑分析仪的首次检定、后续检定和使用中检查。
2概述
逻辑分析仪主要用于数字电路硬件及软件调试，它具有多数据通道与多个同步时钟
的特点，可以方便分析数字电路的逻辑程序。从原理上分为逻辑信号的定时分析与逻辑信号的状态分析，由多路逻辑探头输入数据信号，以逻辑“1”“0”显示数据状态。能以多级触发方式采集数据，可以状态列表方式或波形方式显示采集数据。
3计量性能要求
3.1定时分析
a）门限电平：一10V～十10V，最大允许误差：士（1%×读数十35mV）； b）最小脉冲宽度：200ps（最高时钟速率5GHz）； c）毛刺检测宽度：1ns； d）时间间隔测量：≥1ns，最大允许误差：土（0.01%×读数十1个采样周期）。
3.2状态分析
a）状态时钟最高速率：2GHz； b）状态时钟最小脉冲宽度：200ps； c）数据建立/保持时间窗口（T）：180ps～10ns。
4通用技术要求 4.1外观和附件
逻辑分析仪的外观应完好，无影响正常工作的机械损伤。供电电源标志明确，并设置正确。附件及使用说明书应齐全。 4.2工作正常性
逻辑分析仪通电后屏幕显示应正常，所有开关、按键和旋钮应安装牢固可靠、定位准确、接触良好、调节平滑，通电后自检通过，各种指示灯显示应正常。
5计量器具控制
5.1检定条件 5.1.1检定环境条件
a）环境温度：23℃±5℃； b）相对湿度：≤80%； c）供电电源：220V±11V，50Hz士1Hz；
I JJG957—2015
d）其他：周围无影响仪器正常工作的电磁干扰和机械振动
5.1.2检定用设备
所有检定用设备都应经过计量技术机构检定合格或校准后经确认符合要求，并在有效期内。
检定用主要设备如下： a）直流电压源
1）电压范围：-10V~+10V 2）最大允许误差：士（0.1%×读数十5mV）。
b）脉冲信号发生器
1）最高频率：≥2GHz，频率准确度：1×10-6； 2）最小脉冲宽度：≤200ps; 3）脉冲幅度：50mV~2V，最大允许误差：士（2%×读数十20mV）； 4）输出通道数：≥2； 5）通道间延迟：0ns～200ns，步进≤0.01ns。
c）示波器
1）上升时间：≤30ps; 2）时间间隔测量：0.01ns~1us，最大允许误差：士（0.003%×读数十10ps）； 3）幅度测量：50mV～5V，最大允许误差：士2%。
d）多功能适配器
1）频率范围：DC～12GHz 2）输人阻抗：502。
5. 2 检定项目
逻辑分析仪的检定项目见表1。
表1检定项目一览表
序号 1 2 3 4 5 6 7 8 9
检定项目外观及附件工作正常性门限电平最小脉冲宽度毛刺检测宽度时间间隔测量状态时钟最高速率状态时钟最小脉冲宽度数据建立/保持时间窗口
首次检定
后续检定
使用中检查
+ + + +
+ + + + + + + + +
+ + + +
+ + +
+ + +
注：“十”表示需要检定项目，“一”表示不需检定项目。
2 JJG957—2015
5.3检定方法 5.3.1外观及附件
检查逻辑分析仪外观及附件，应符合4.1的要求。 5.3.2工作正常性
按仪器说明书要求加电，对逻辑分析仪进行检查，应符合4.2的要求。检定前，按仪器说明书要求预热。 5.3.3门限电平
a）设置逻辑分析仪的工作模式为定时分析，采样模式为正常采样；
Pod 1 cho ch1 ch2 chn : PodN
多功能适配器
逻辑分析仪
chi cho ch2 ch
直流电压源
图1门限电平检定连接图
b）按图1连接仪器，直流电压源输出与多功能适配器的输入连接； c）多功能适配器的输出连接到逻辑分析仪探头1的数据输入端； d）设置所选逻辑分析仪探头的门限电平为“TTL”电平； e）设置直流电压源的输出电压为所设置门限电平，正向调整直流电压至所测数据
通道的指示均为高电平，记下此时直流电压源的示值VH，并记录在附录A表A.1中， VH在上限值与下限值之间，判定为合格，否则为不合格；
f）将直流电压源的输出电压恢复到逻辑分析仪所设置的门限电平值，然后负向调整直流电压至所测数据通道的指示均为低电平，记下此时直流电压源的示值V，，并记录在附录A表A.1中，V在上限值与下限值之间，判定为合格，否则为不合格；
g）按附录A表A.1设置逻辑分析仪探头1的门限电平，重复步骤e）～f），检定探头1的其他各门限电平指标；
h）关闭直流电压源输出，断开多功能适配器与所选逻辑分析仪探头的连接； i）更换探头，分别把逻辑分析仪的其他探头的数据输人端连接到多功能适配器的
输出端，重复步骤d）～h）。 5.3.4最小脉冲宽度
a）设置逻辑分析仪的工作模式为定时分析，采样模式为正常采样； b）按图2连接仪器，把脉冲信号发生器的输出与多功能适配器的输入连接：
