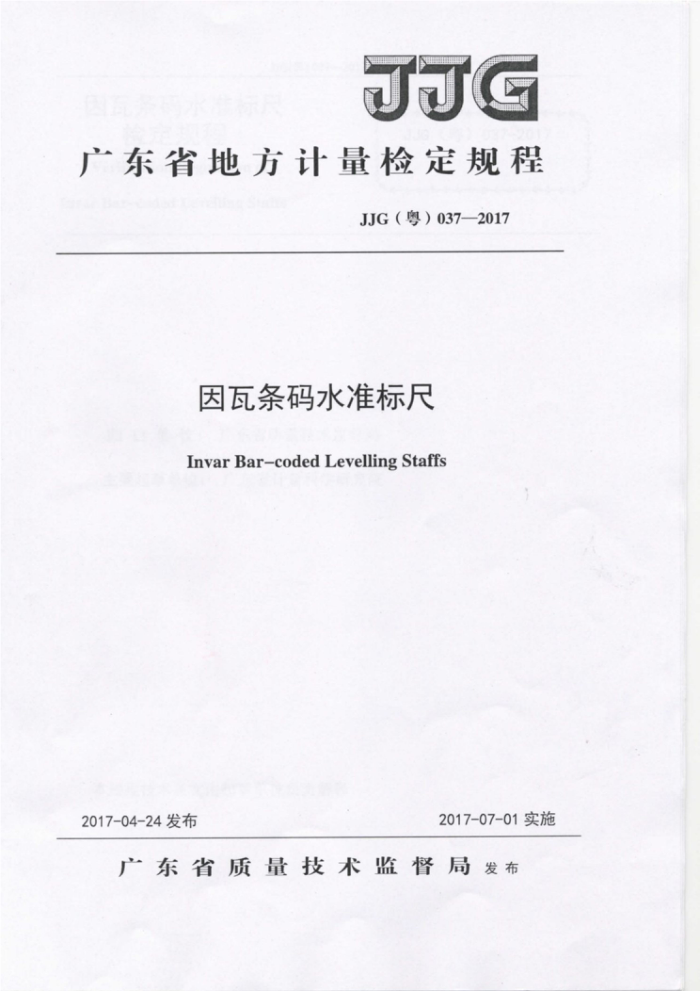

JJG
广东省地方计量检定规程
JJG（粤）037—2017
因瓦条码水准标尺
InvarBar-codedLevelling Staffs
2017-07-01实施
2017-04-24发布
广东省质量技术监督局发布 JJG(粤)037—2017
因瓦条码水准标尺
检定规程 Verification Regulation of
JJG（粤）037-2017
Invar Bar-coded Levelling Staffs
归口单位：广东省质量技术监督局
主要起草单位：广东省计量科学研究院
本规程技术条文由起草单位负责解释 JG(粤)037—2017
本规程主要起草人：
孙彦锋（广东省计量科学研究院）张勇（广东省计量科学研究院）黄稣（广东省计量科学研究院）
参加起草人：
吴健鸥（广东省计量科学研究院）范斌斌（广东省计量科学研究院）周广勇（广东省计量科学研究院）周颖熙（广东省计量科学研究院） JJG(粤)037—2017
目录
引言 1范围. 2引用文件， 3概述. 4计量性能要求， 5通用技术要求 5.1外观. 5.2各部分相互作用 5.3圆水准器安置的正确性 6 计量器具控制. 6.1 检定条件 6.2 检定项目和标准器 6.3 检定方法 6.4 检定结果处理 6.5 检定周期. 附录A标尺中轴线与标尺底部的垂直度检定记录及计算示例附录B一副标尺零点差之差检定方法（观测桩法）附录C标尺条码分划标准差和标尺米长误差计算示例，附录D检定记录格式附录E检定证书/检定结果通知书内页格式（第2页）附录F检定证书/检定结果通知书检定结果页式样（第3页）
2
N
10
11 JJG(粤）037—2017
引言
本规程以JF1002《国家计量检定规程编写规则》 、JJF1001《通用计量术语及定义》和JJF1059.1《测量不确定度评定与表示》为基础和依据进行制订。
在本规程的制订中，充分考虑了GB/T12897-2006 《国家一二等水准测量规范》的技术要求，参考了JJG8-1991《水准标尺检定规程》、JJG（测绘）2102-2013 《因瓦条码水准标尺检定规程》的部分内容。
一本地方规程为首次发布。
II JJG(粤)037—2017
因瓦条码水准标尺检定规程
1范围
本规程适用于因瓦条码水准标尺的首次检定、后续检定和使用中检查。
2引用文件
本规范引用了下列文件： JG425水准仪凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文件
其最新版本适用于本规程。
3概述
因瓦条码水准标尺（以下简称标尺）是与数字水准仪配套使用的计量器具，用于水准测量、工程测量等。标尺由因瓦带和尺身构成，尺带上分划有不等间距的条码。部分标尺分划形式见图1。
-
-
- 1
福
图1因瓦条码水准标尺条码分划形式
4计量性能要求
标尺的计量性能要求见表1。 JG（粤）037—2017 表1计量性能要求
计量性能要求 MPE:±4 mm
检定项目
序号
标尺分划面弯曲差（矢距）
-
MPE:±0.10 mm MPE:±0.10 mm 0.013mm
标尺中轴线与标尺底面的垂直度
2 3
一副标尺零点差之差
标尺条码分划标准差
4
MPE:±0.040mm
一支标尺一副标尺
标尺米长误差
5
MPE:±0.040mm
-
5通用技术要求 5.1外观
标尺的顶端和底端均应装有稳定的金属护套，其底部应该平整。标尺因瓦带表面应平整光洁，不得有明显的划痕等瑕疵。标尺尺身上应标明制造商及标尺的型号和编号。 使用中和修理后的标尺，允许有不影响水准测量准确度的外观缺陷。
5.2各部分相互作用
距离标尺底端（1.1~1.3）m处应安装手柄，手柄应转动自如、锁紧可靠。尺身的两旁应有凸出的边条。标尺因瓦带与尺身两端连接应牢固。
5.3圆水准器安置的正确性
标尺尺身上应安装圆形水准器。水准器的安装应牢固可靠，调整应方便。
6计量器具控制 6.1检定条件 6.1.1检定标尺的室温为（20±5）℃，每小时温度变化应不大于1℃，检定前应将被检标尺放置在检定实验室内，平衡温度的时间不小于2h。 6.1.2配合标尺检定的数字水准仪按JG425检定合格，准确度等级应为DSZ1级及以上。 6.2 检定项目和标准器
检定项目和标准器见表2。
2 JJG(粤）037—2017 表2检定项目和标准器
检定类别
序号
检定项目
标准器
首次 后续检 使用中检定
检查 + +
定 + + +
外观及各部分相互作用
+
2 确性 标尺上圆水准器安置的正
垂直靠板（Z相对于XY平面的垂
+ + + + + +
直度<0.7mm/m）分度值0.5mm的钢直尺
3 标尺分划面弯曲差（矢距）
标尺中轴线与标尺底面的垂直度
数字水准仪激光干涉仪激光干涉仪激光干涉仪
4
5 - 副标尺零点差之差
+ + +
+
标尺条码分划标准差标尺米长误差注：检定类别中“十”为必检项目，“”为可选项目。
6
6.3检定方法 6.3.1外观及各部分相互作用
通过目视与操作，结果应符合5.1、5.2的要求， 6.3.2标尺上圆水准器安置的正确性
将标尺靠紧垂直靠板，圆水准器气泡应居中 6.3.3标尺分划面弯曲差（矢距）
将标尺侧放，在标尺两端刻线面一侧拉一紧绷的细直线（见图2），在标尺分划面的两端及中央分别量取标尺分划面至细线的距离，两端读数A1和A2的平均值与中间读数 Ao的差即为弯曲差，见公式（1）
4=4-4+A
(1)
2
式中：△一分划面弯曲差，mm
A一中间位置读数，mm; A一顶端读数，mm； A一底端读数，mm。 JJG
