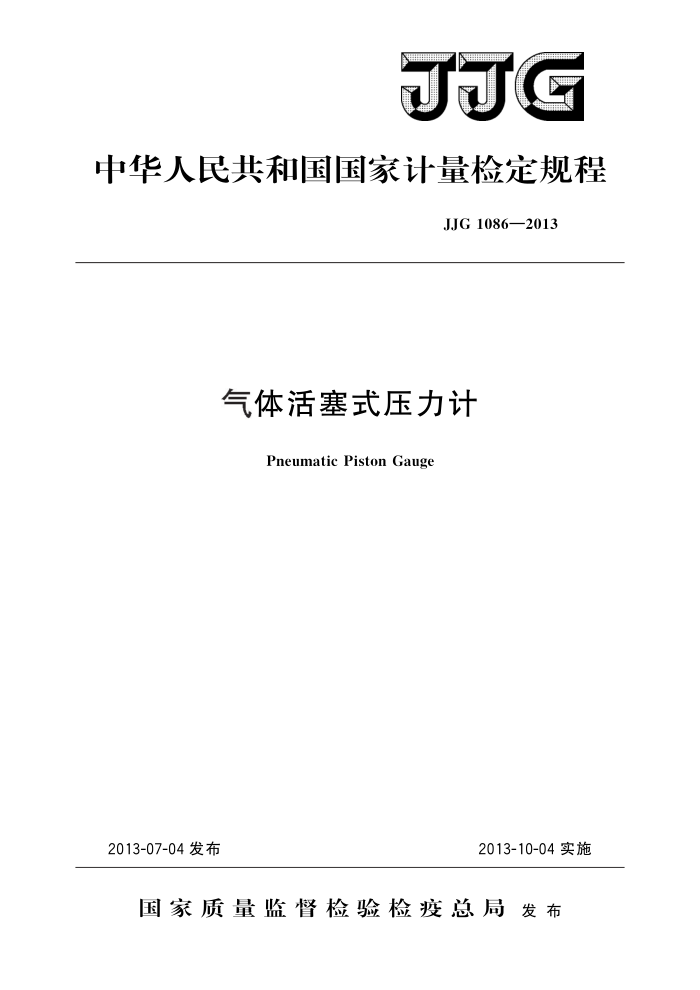

JJG
中华人民共和国国家计量检定规程
JJG1086—2013
气体活塞式压力计
Pneumatic Piston Gauge
2013-10-04实施
2013-07-04发布
国家质量监督检验检疫总局发布 JJG1086—2013
气体活塞式压力计检定规程 Verification Regulation of Pneumatic
JJG 1086—2013
Piston Gauge
归口　单位：全国压力计量技术委员会主要起草单位：中国计量科学研究院
北京长城计量测试技术研究所
太原市太航压力测试科技有限公司
参加起草单位：深圳市计量质量检测研究院
山西省计量监督检定测试所
本规程委托全国压力计量技术委员会负责解释 JJG1086—2013
本规程主要起草人：
悦进 （中国计量科学研究院）李鑫武 （北京长城计量测试技术研究所）闫晋平 （太原市太航压力测试科技有限公司）
参加起草人：
蔡庆 （深圳市计量质量检测研究院）张金亮 （山西省计量监督检定测试所） JJG1086—2013
目 录
引言 1
(IⅡ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (6) (11) (11) (12) (13) (17) (19)
范围· 2 引用文件· 3 概述. 4 计量性能要求 4.1准确度等级 4. 2 活塞有效面积· 4.3 活塞及其连接件质量和专用码质量： 4. 4 活塞垂直度 4. 5 活塞转动延续时间· 4. 6 活塞下降速度 4.7 鉴别阈 4.8 密封性 4. 9 活塞有效面积周期变化 5 通用技术要求 5.1外观· 5. 2 活塞系统 5.3 承重盘和专用础码· 6计量器具控制· 6.1检定项目.. 6.2 检定条件.. 6.3 检定方法· 6.4 检定结果的处理·· 6.5 检定周期· 附录A压力形变系数的计算附录B检定证书/检定结果通知书内页信息及格式附录C中国各主要城市重力加速度附录 D 对用于测量绝对压力的压力计的说明
..
I JJG1086—2013
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、 JJF1008《压力计量名词术语及定义》和JJF1059《测量不确定度评定与表示》共同构成本规程制订的基础性系列规范
本规程参照国际法制计量组织（OIML）的国际建议《压力天平》 （Pressure Balance）进行制订，采用了其中的基本原则，对具体方法和技术指标进行了细化、补充和修改。
II JJG1086—2013
气体活塞式压力计检定规程
1范围
本规程适用于测量范围上限不高于10MPa，工作介质和活塞系统润滑介质均为气体，可测量表压和/或绝对压力的气体活塞式压力计（以下简称压力计）的首次检定、 后续检定和使用中检查。
本规程不适用于不加载码或活塞系统不旋转的压力计。
2 引用文件
本规程引用下列文件： JJG99磁码 JJF1001i 通用计量术语及定义 JJF1008压力计量名词术语及定义 OIMLR110压力天平国际建议（PressureBalance）凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
压力计是利用流体静力平衡原理进行压力测量的计量器具，一般由活塞系统、专用码、压力校验器组成。
压力计测量范围下限和测量范围上限应由制造厂注明，测量范围上限一般按
1×10"，1.6×10"，2.5×10"，4×10"，6×10"（MPa）系列选取。 4计量性能要求 4.1准确度等级
压力计的准确度等级和最大允许误差的关系应符合表1的规定
表1准确度等级和最大允许误差
最大允许误差
准确度等级 0.005级 0.01级 0.02级 0.05级
实际测量压力值的士0.005% 实际测量压力值的土0.01% 实际测量压力值的士0.02% 实际测量压力值的土0.05%
4.2活塞有效面积
活塞有效面积的最大允许误差和压力计准确度等级的关系应符合表2.1的规定。 JJG1086—2013
表5活塞转动延续时间
活塞转动延续时间不小于
测量范围上限
测量范围下限的专用砖码外径不大于/mm 0.005级 0.01级 0.02级 0.05级
MPa
50 s 1min30 s 3 min30 s 2 min30 s
30 s 40 s 2 min
—0.1≤≤0.25 0.25 180 180 240
1 min 2 min 4 min
40 s 1 min
p>1 活塞下降速度压力计的活塞下降速度应符合表6的规定。制造厂注明的测量范围上限与3中不-
4.6
致的压力计，其活塞下降速度应符合最接近的测量范围上限的相应要求。
表6活塞下降速度活塞下降速度不大于/（mm/min）
测量范围上限
MPa -0.1≤≤0.25 0.25 0.005级 1. 0 1. 2 1. 5
0.01级 1. 2 1. 5 1. 8
0.02级 1. 5 1. 8 2. 2
0.05级 2. 0 2. 2 2. 5
p>1 4. 7 鉴别
压力计的鉴别阈应不超过与测量范围下限最大允许误差绝对值相应的砖码质量值，一般放大到5mg的整数倍最接近的值 4.8密封性
在压力计测量范围上限试验压力下，压力计校验器密封性试验的后5min压力下降值不超过试验压力的2%。 4.9活塞有效面积周期变化
后续检定压力计的活塞有效面积周期变化应符合表7规定
表7活塞有效面积周期变化
准确度等级 0.005级 0.01级 0.02级 0.05级
活塞有效面积周期变化不大于
0.003% 0.006% 0.01% 0.02%
5 通用技术要求 5.1 外观 5.1.1 压力计校验器的铭牌上应标有产品名称、型号、仪器编号、测量范围、准确度等级、制造商名称和出厂日期等标记。
3
