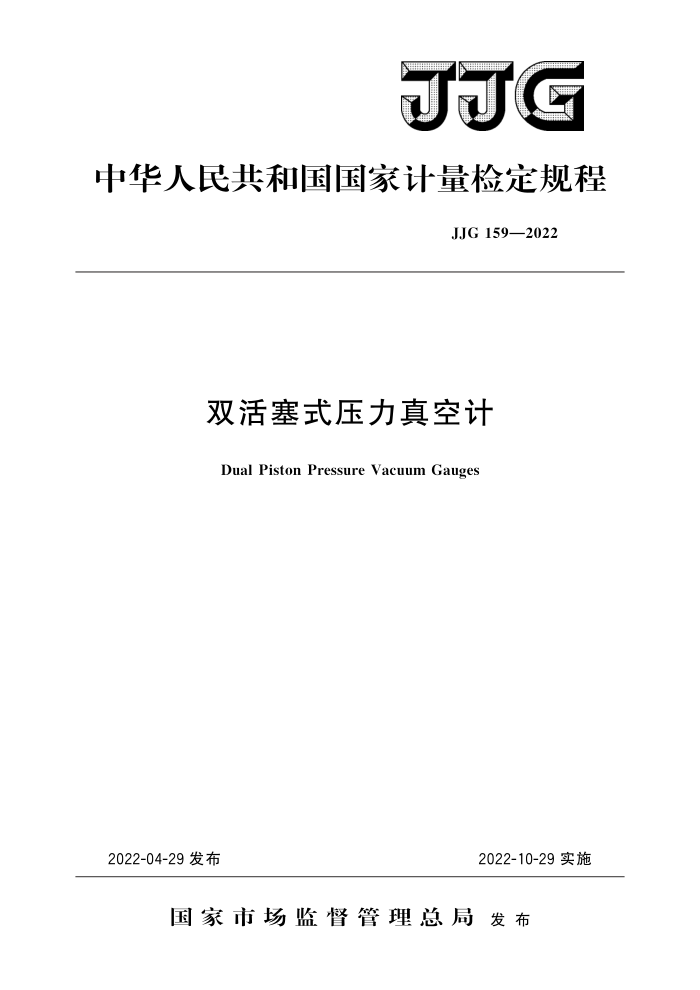

JJG
中华人民共和国国家计量检定规程
JJG 159—2022
双活塞式压力真空计
Dual Piston Pressure Vacuum Gauges
2022-04-29发布
2022-10-29实施
国家市场监督管理总局发布 JJG 159—2022
双活塞式压力真空计
检定规程
JJG 159—2022 代替JJG159—2008
Verification Regulation of Dual PistonPressureVacuumGauges
归口单位：全国压力计量技术委员会主要起草单位：上海市计量测试技术研究院
上海敏榆实业有限公司
参加起草单位：新疆维吾尔自治区计量测试研究院
上海市金山区质量计量检测所
上海健洲机械设备有限公司
本规程委托全国压力计量技术委员会负责解释 JJG 159—2022
本规程主要起草人：
屠立猛（上海市计量测试技术研究院）洪扁（上海市计量测试技术研究院）胡安伦（上海敏榆实业有限公司）
参加起草人：
卓华（新疆维吾尔自治区计量测试研究院）朱海东（上海市金山区计量质量检测所）陆国清（上海健洲机械设备有限公司） JJG159—2022
目 录
引言 1 范围· 2 引用文件. 3 计量单位
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (5) (6) (11) (11) (12) (13) (14)
概述·· 5计量性能要求 5.1 准确度等级· 5.2 差动活塞有效面积· 5.3 比例常数K值 5. 4 专用码质量 5. 5 垂直度 5.6 活塞转动延续时间. 5.7 下降速度· 5.8 鉴别阈… 5. 9 密封性 6 通用技术要求， 6. 1 外观· 6.2 活塞系统 6.3 专用磁码和承重盘. 7计量器具控制.. 7. 1 检定项目 7. 2 检定条件· 7.37 检定方法· 7. 4 检定结果的处理· 7. 5 检定周期·· 附录A双活塞式压力真空计检定记录格式
4
.
..
附录B检定证书及检定结果通知书内页格式附录 C 中国部分城市重力加速度 JJG159—2022
引言
JJF1001一2011《通用计量术语及定义》、JJF1002一2010《国家计量检定规程编写规则》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规程修订工作的基础性系列规范。
本规程代替JJG159一2008，与JJG159一2008《双活塞式压力真空计》国家计量检定规程相比，除编辑性修改外，主要变化如下：
按JJF1002一2010《国家计量检定规程编写规则》引言为必备内容的要求，增加了引言部分的内容；增加了准确度等级为0.01级的双活塞式压力真空计，并增加了相应的技术指标；明确了折算质量的计算方法；对规程的附录A、附录B进行了调整，对附录C进行了相应的修改。
本规程历次版本发布情况为：
JJG159—2008 3双活塞式压力真空计； JJG159—1994 二、三等标准双活塞式压力真空计； -JJG159—1975 二、三等标准双活塞式压力真空计。
II J.JG159—2022
双活塞式压力真空计
检定规程
1范围
本规程适用于测量范围为（一0.1～1）MPa的双活塞式压力真空计的首次检定、 后续检定和使用中检查。
2引用文件
本规程引用下列文件： JJG99—2006码凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3计量单位
双活塞式压力真空计使用的法定计量单位为Pa（帕斯卡，简称帕），或是它的十进倍数单位kPa、MPa等。 4概述
双活塞式压力真空计由简单活塞系统、差动活塞系统、专用码、校验器等组成
其原理是利用简单活塞的质量平衡差动活塞的质量，达到可以从零点（大气压）开始测量正、负压力。测量正压时，差动活塞升高，码加载于差动活塞上，使差动活塞与简单活塞平衡；测量负压时，简单活塞升高，础码加载于简单活塞上，使简单活塞与差动活塞平衡。
双活塞式压力真空计的测量下限为：一0.1MPa；测量上限可为：0.25MPa、
0.6MPa、1MPa。若被检双活塞式压力真空计量程与上述量程不一致时，可按最接近以上量程的数值选取。 5计量性能要求
5.1 准确度等级
双活塞式压力真空计的准确度等级和最大允许误差应符合表1的规定。
表1准确度等级和最大允许误差
准确度等级
最大允许误差
正压部分
负压部分
压力值在0.01MPa~
压力值在（—0.1~ 压力值在（一0.01~ 0.01）MPa时，
压力值在（0～ 0.01）MPa时，为0.01MPa 的土0.01%
0）MPa时为—0.01MPa 的土0.01%
测量上限时，为实际测量压力值的土0.01%
0.01级
为实际测量压力值的士0.01%
1 JJG159—2022
表1(续）最大允许误差
准确度等级
正压部分
负压部分
压力值在（一0.1~ 压力值在（一0.01~ 0.01）MPa时，
压力值在0.01MPa~
压力值在（0～
0）MPa时，为
0.02级 测量上限时，为实际测 0.01）MPa时，为
量压力值的士0.02% 0.01MPa的±0.02% 为实际测量压力 0.01 MPa
的±0.02% 压力值在
值的士0.02%
压力值在（0～
压力值在（—0.1~
压力值在0.01MPa~
0.05级 测量上限时，为实际测 0.01）MPa时，为 0.01）MPa时， 0.01～0）MPa时，
0.01 MPa 的±0.05%
为实际测量压力值
为—0.01MPa 的±0.05%
量压力值的士0.05%
的±0.05%
差动活塞有效面积差动活塞有效面积的最大允许误差应符合表2的规定。
5.2
表2差动活塞有效面积最大允许误差
准确度等级 0.01级 0.02级 0.05级
差动活塞有效面积最大允许误差
±0.005% ±0.01% ±0.02%
5.3 比例常数K值
比例常数K值的最大允许误差应符合表3的规定
表3比例常数K值最大允许误差
准确度等级 0.01级 0.02级 0.05级
K值最大允许误差
±0.005% ±0.01% ±0.02%
5. 4 专用础码质量
专用础码质量的最大允许误差应符合表4的规定
表4专用码质量最大允许误差
准确度等级 0.01级 0.02级 0.05级
专用础码质量最大允许误差
±0.002% ±0.005% ±0.01%
2 JJG159—2022
5.5垂直度
双活塞式压力真空计差动活塞和简单活塞承重盘平面对活塞轴线垂直度的偏差应符合表5的规定。
表5垂直度
垂直度
准确度等级
简单活塞 ≤2' ≤2' <5'
差动活塞 2' ≤2' <5'
0.01级 0.02级 0.05级
5.6 活塞转动延续时间
差动活塞转动延续时间应不小于10s，简单活塞转动延续时间应不小于20s。 5.7下降速度
简单活塞和差动活塞下降速度应符合表6的规定。
表6下降速度
下降速度/(mm/min)
准确度等级
简单活塞 0.2 ≤0.3 0.5
差动活塞 M0.4 M0.5 ≤1.0
0.01级 0.02级 0.05级
5.8 鉴别阈
双活塞式压力真空计的鉴别阈符合表7的规定
表 7 鉴别阀
鉴别阅/mg
准确度等级 0.01级 0.02级 0.05级
5 ≤10 ≤20
5.9密封性
双活塞式压力真空计校验器密封性应符合表8的规定。
表8密封性后5min压力下降值
单位：MPa
测量范围上限
试验压力 0. 4 0.8
所用精密压力表量程
0. 25 0. 6 1
≤0.01 ≤0.02 ≤0.02
0. 6 1. 0 1. 6
1. 2
3
