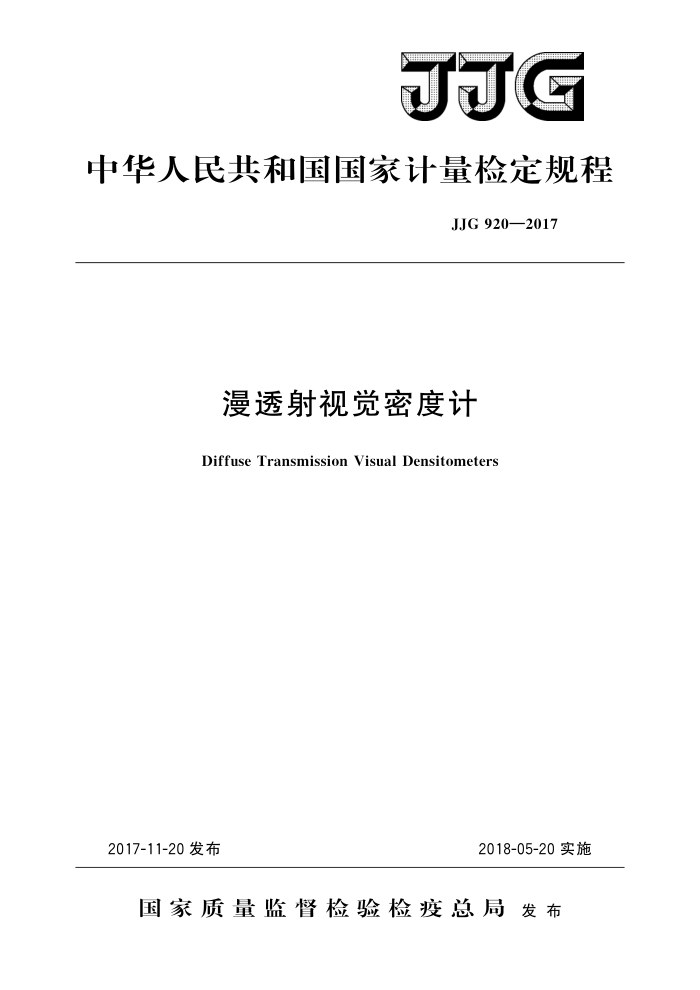

JJG
中华人民共和国国家计量检定规程
JJG920—2017
漫透射视觉密度计
Diffuse Transmission Visual Densitometers
2018-05-20实施
2017-11-20发布
国家质量监督检验检疫总局发布 JJG 920—2017
漫透射视觉密度计检定规程
JJG 920—2017 代替JJG920—1996
VerificationRegulation of Diffuse
TransmissionVisualDensitometers
归口单位：全国光学计量技术委员会主要起草单位：中国计量科学研究院
辽宁省计量科学研究院广东省计量科学研究院
参加起草单位：山东省潍坊市计量测试所
本规程委托全国光学计量技术委员会负责解释 JJG 920—2017
本规程主要起草人：
刘子龙 （中国计量科学研究院）艾明泽 （辽宁省计量科学研究院）莫凡 （广东省计量科学研究院）陈锐 （中国计量科学研究院）
参加起草人：
韩杰 （山东省潍坊市计量测试所）朱峻青 （广东省计量科学研究院） JJG920—2017
目
录
引言
(IⅡ) (1 ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (4) (5) (7) (8) (9)
范围 2 引用文件： 3 术语和计量单位 3.1 透射因数· 3. 2 透射密度 3.3 漫射系数 3. 4 示值误差. 3. 5 零点漂移 4 概述·
1
计量性能要求. 5. 1 测最范围· 5. 2 最大允许误差 5.3 零点漂移· 5. 4 重复性· 6 通用技术要求 6.1外观·· 6.2标志 7 计量器具控制 7. 1 检定条件 7.2检定项目和检定方法. 7. 3 检定结果处理. 7. 4 检定周期· 附录A漫透射视觉密度的几何模式附录 B 漫透射视觉密度计的光谱条件附录 C 检定记录格式附录 D 检定证书（内页）格式附录E 检定结果的测量不确定度评定示例
5
++
I JJG920—2017
引言
本规程是依据JJF1002一2010《国家计量检定规程编写规则》对JJG920一1996 《漫透射视觉密度计》的修订。与JJG920一1996相比，除编辑性修改外，本规程主要变化如下：
一增加3.5零点漂移的定义；
在概述中说明几何条件和光谱条件；一7.1.1环境温度（10～30）℃改为（23士5）℃；一7.1.2密度级数不少于2级改为密度级数不少于3级。 对密度计的测量范围进行扩展，以及所采用的标准器的技术规格作出广说明和规
定，以满足检定校准工作中的各种需要
本规程历次版本发布情况为：
JJG920—1996。
II J.JG920—2017
漫透射视觉密度计检定规程
1范围
本规程适用于漫透射视觉密度计（以下简称密度计）的首次检定、后续检定和使用中检验。
2引用文件
本规程引用了下列文件： GB/T11500一2008摄影密度测量第2部分：透射密度的几何条件 GB/T11501一2008摄影密度测量第3部分：光谱条件 GB/T12823.1一2008摄影密度测量第1部分：术语、符号和表示法 JJF1001一2001通用计量术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位 3.1透射因数（T）transmittancefactor
透过样品的光通量Φ，与样品从测量仪器采样孔移开后所测光通量Φ；之比，即
Φ. Φ;
T:
3.2透射密度（D）transmissiondensity
透射因数倒数取10为底的对数，其单位为1。
1,Φ
Dr=lg T=]
lgΦ
3.3漫射系数（βd）diffusioncoefficient
照明或接收系统漫射性的度量。 参见GB/T11500—2008附录A。
3.4示值误差indicationerror
密度计示值减去标准密度片的标准值。
3.5零点漂移zerodrift
检定开始至检定结束前，无样品时透射密度的示值变化。
4概述
密度计是测量感光材料光学性能主要器具之一，广泛应用于摄影、医学X-光诊断、 工业X-光无损检测，在分子生物学（例如：DNA排序等）等行业。
密度计主要由光源、光学部件和接受器组成。光源发出的光经光学部件后以规定几
1 J.JG920—2017
何模式投射到样品上，探测器以规定的几何模式接收透过该样品的光，经光电转换并按照密度定义或校准方式进行信号处理，即可得到该样品的密度值。密度计的几何条件应符合GB/T11500一2008的规定，其光谱条件应符合GB/T11501一2008的规定。
5计量性能要求 5.1测量范围
0.0~5.0. 5.2最大允许误差
最大允许误差
密度范围 0.0 ±0.02 ±1% ±2%
5.3零点漂移
±0.01。 5.4重复性
±0.01。 6通用技术要求
6.1 外观
密度计的所有光学部件应清洁、无划痕等，测量臂移动方便且保证测量定位，按键、开关的标识正确，显示器显示清晰，显示器分辨力小于或等于0.01，工作面要求平整清洁不损伤被测样品。 6.2标志
密度计应有制造厂名、产品名称、型号、编号和出厂日期等。 7计量器具控制
计量器具控制包括首次检定、后续检定及使用中检验。
7.1检定条件 7.1.1环境条件
环境温度为（23士5）℃，相对湿度（20～80）%。 7.1.2检定设备
密度片二套，其密度值范围0.0～4.0，密度级数不少于12级；密度片一套，其密度值范围4.05.0，密度级数不少于3级；密度值由标准密度片检定装置周期检定给出。量值传递应符合国家检定系统。 7.2检定项目和检定方法
表1给出了检定项目和检定方法。
2 JJG920—2017 表1检定项目
使用中检验
检定项目外观示值误差零点漂移重复性
首次检定
后续检定
x
+ + + +
+ + +
+ + ×
注：“十”表示需检定的项目 7.2.1外观
按6.1、6.2要求，用目视法进行外观检查 7.2.2密度计量值检定 7.2.2.1预热密度计，待读数稳定后，再进行量值检定。 7.2.2.2示值误差
密度计处于正常工作状后，将密度计的显示值置于零位，用标准密度片校准被检定密度计的高密度示值，或按仪器使用说明校准，校准后，用标准密度片从低到高依次检定密度计示值。测量时，将每一级密度片的中心对准密度计的出射光阑（每一级放置光阑的时间不大于5s，以免标准密度片受热损毁），测量三次，然后取平均值，作为该级的密度计检定示值。示值误差应符合5.2的规定。 7.2.2.3零点漂移
待7.2.2.2项完成后，再次测量密度计的零点示值，该示值为零点漂移，应符合 5.3的要求。 7.2.2.4重复性
7.2.2.3项完成后，将密度计的显示值再次置于零位，密度计连续测量5次密度值约为2.0的标准密度片某一级，5次示值的平均值与各次示值之差应符合5.4的要求。 7.3检定结果处理
经检定合格的密度计，发给检定证书，并注明检定范围；不合格的发给检定结果通
知书，并注明不合格项。 7.4检定周期
检定周期一般不超过1年。
3
