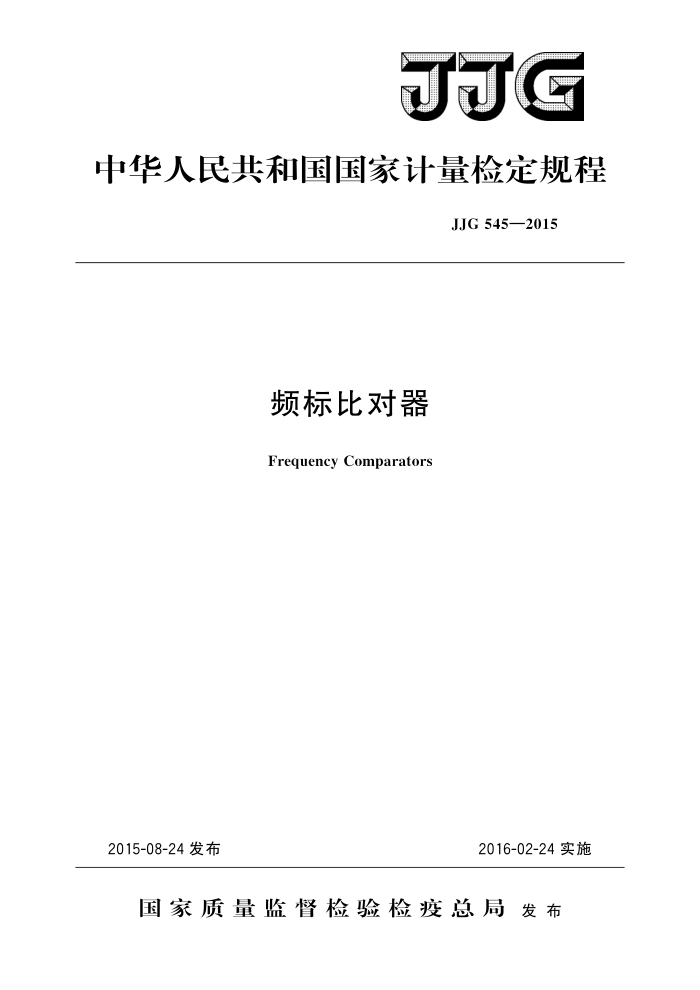

JJG
中华人民共和国国家计量检定规程
JJG545—2015
频标比对器 Frequency Comparators
2016-02-24实施
2015-08-24发布
国家质量监督检验检疫总局发布 JJG 545—2015
频标比对器检定规程
JJG 545—2015 代替JJG545—2006
Verification Regulation
of Frequency Comparators
归口单位：全国时间频率计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：石家庄数英仪器有限公司
本规程委托全国时间频率计量技术委员会负责解释 JJG 545—2015
本规程主要起草人：
赵科佳（中国计量科学研究院）张爱敏（中国计量科学研究院）
参加起草人：
冯卫 (石家庄数英仪器有限公司) 张越 （中国计量科学研究院） JJG545—2015
目 录
引言 1 范围 2
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (5) (5) (6) (7 )
术语和计量单位 2.1术语..· 2.2计量单位 3 概述 4 计量性能要求 4. 1 参考频率. 4. 2 被测频率.. 4. 3 比对不确定度· 4. 4 输人灵敏度·
通用技术要求· 6 计量器具控制
5
检定条件 6.2 检定项目和检定方法· 6.3检定结果的处理.. 6.4 检定周期附录A检定证书内页格式附录 B 检定结果通知书内页格式
6.1
- JJG545—2015
引言
本规程的编写是以JJF1001一2011《通用计量术语及定义》、JJF1002一2010《国家计量检定规程编写规则》为依据，对JJG545一2006《频标比对器检定规程》进行了重新修订。
与JJG545一2006相比，除编辑性修改外，本规程主要技术变化如下：
术语和计量单位章节删除了测量带宽和最大相对频差；一计量性能要求章节删除了最大相对频差、测量带宽、频差倍增次数、输出幅
度、倍增输出，提升了比对不确定度指标；
一计量器具控制章节的检定用设备小节中，删除了通用计数器、高频毫伏表、示
波器，增加了功率计、功分器、衰减器；
一计量器具控制章节的检定项目小节中，删除了检定项目测量带宽、最大允许相
对频偏、频差倍增次数、输出幅度；重新编制了外观及工作正常性检查和输入灵敏度的检定方法。
JJG545的历次版本发布情况：
-JJG545—2006; —JJG 545—1988。
II JJG545—2015
频标比对器检定规程
1范围
本规程适用于基于频差倍增技术、双混频时差技术和数字式双混频时差技术的频标比对器的首次检定、后续检定和使用中检查
2术语和计量单位
2.1术语 2.1.1比对不确定度 comparison uncertainty
频标比对器在测量时引人的不确定度，用阿仑标准偏差表示，与取样时间有关。
2.1.2输人灵敏度inputsensitivity
频标比对器正常工作所需的输人信号的最小电压，用有效值表示。
2.2计量单位
比对不确定度为无量纲量；输入灵敏度计量单位为V或dBm。
3概述
频标比对器实现的主要原理是通过频差倍增技术、双混频时差技术和数字式双混频时差技术提高频率测量的分辨力。频差倍增技术和双混频时差技术是由计数器测得两个频标的平均频率差或相位差，再由后处理程序计算时域技术指标；数字式双混频时差技术是对两个频标信号进行数字化采样，经数字下变频、数字鉴相等数字信号处理得到相位差数据，再进一步计算得到时域或频域技术指标
频标比对器通常用于测量频标的时域特性或频域特性。
4计量性能要求
4.1参考频率
参考频率为5MHz，10MHz 4.2被测频率
被测频率为5MHz，10MHz。
4.3比对不确定度
比对不确定度为≤1×10-12/t。 为取样时间，为1ms～100s。
4.4输人灵敏度
输入灵敏度为≤0.5V。 注：检定时，上述各技术指标以产品说明书为准。
I JJG545—2015
5通用技术要求
频标比对器的前面板或后面板上应标有仪器名称、型号、制造厂、出厂序号和电源要求。仪器的电源开关、输入输出端口、功能设置按键应有明确的识别标志。专用接口、通讯线缆及转接头应齐全。
外观不应有影响正常工作的机械损伤，控制开关定位正确，按键灵活可靠，插座连接稳固。
6计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 6.1检定条件 6.1.1检定用设备 6.1.1.1参考频标
输出频率为5MHz：10MHz，频率稳定度优于5×10-12/t，输出幅度≥0.5V，频率偏差优于1×10-8。 6.1.1.2频率合成器
频率范围：100kHz~500MHz；最小频率分辨力：1mHz；输出阻抗：502或高阻可选；有外接频标功能。
6.1.1.3功率计
频率范围：100kHz～500MHz; 功率测量范围：一10dBm～十20dBm；功率测量最大允许误差：士0.1dB。
6.1.1.4功分器
频率范围：DC～500MHz；幅度平衡：士0.15dB。
6.1.1.5衰减器
频率范围：10kHz～500MHz；衰减范围：（0～10)dB，步进1dB；衰减最大允许误差：士0.2dB/1dB。
6.1.2检定环境条件 6.1.2.1环境温度：（15～30）℃，检定过程中温度变化不应超过士2℃； 6.1.2.2环境相对湿度：≤80%； 6.1.2.3电源电压及频率：（220±22)V，（50±1)Hz； 6.1.2.4周围无影响仪器正常工作的电磁干扰和机械震动，在测量过程应避免接通或断开其他电子仪器及电气设备。 6.2检定项目和检定方法 2 JJG545—2015
6.2.1检定项目
检定项目如表1所示。
表1检定项目首次检定
使用中检查
后续检定
项目名称
+ + +
外观及工作正常性的检查
+ +
+ + +
比对不确定度输入灵敏度
注：“十”应检项目，“二”可不检项目。 6.2.2检定方法 6.2.2.1外观及工作正常性的检查
（1）外观检查外观检查应符合“5通用技术要求”的规定。 （2）工作正常性检查如图1所示连接仪器。将参考频标输出经功分器分成两路，分别连接到频标比对器
的参考和被测两个输人端。观察频标比对器测量功能是否能够正常工作。
参考
参考频标
功分器
频标比对器
被测
图1工作正常性检查
如果被检频标比对器技术说明书给出最大允许相对频率偏差指标，则如图2所示连接仪器。参考频标输出端连接频标比对器参考输入端，频率合成器输出端连接频标比对器被测输入端，且频率合成器的外参考输入以参考频标信号作为外参考源。以参考频标输出频率作为中心频率，调节频率合成器输出频率分别达到正、负最大允许相对频率偏差频率，观察频标比对器是否满足4.1、4.2的要求。
参考频标
参考
频标比对器
被测
频率合成器图2最大允许相对频率偏差的工作正常性检查
外参考
6.2.2.2比对不确定度的检定
比对不确定度检定方法采用自相关原理，即将参考频标信号分为两路，分别连接到频标比对器的参考和被测输人端。
（1）如图1所示连接设备。参考频标输出经功分器分成两路，分别连接到被检频标比对器的参考和被测输人端。
（2）设置频标比对器测量带宽，对于频差倍增型频标比对器还需设置倍增次数，打
3
