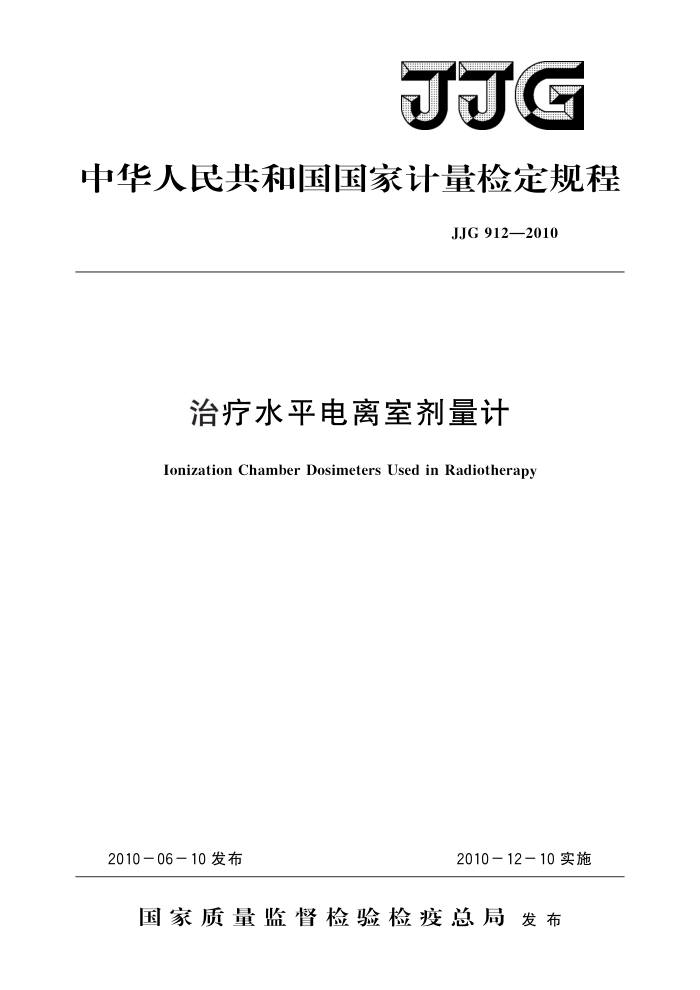

JJG
中华人民共和国国家计量检定规程
JJG 912—2010
治疗水平电离室剂量计
Ionization ChamberDosimeters Used inRadiotherapy
2010-06-10发布
2010－12－10实施
国家质量监督检验检疫总局发布 JJG 912—2010
治疗水平电离室剂量计检定规程 Verification Regulation of Ionization Chamber
JJG 912—2010 替代JJG912—1996
Dosimeters Used In Radiotherapy
本规程经国家质量监督检验检疫总局于2010年6月10日批准，并自
2010年12月10日起施行。
归口单位：全国电离辐射计量技术委员会起草单位：中国计量科学研究院
参加起草单位：江苏省计量科学研究院
北京计量检测科学研究院中国测试技术研究院
本规程委托全国电离辐射计量技术委员会负责解释 JJG912—2010
本规程主要起草人：
胡家成（中国计量科学研究院）张辉 （中国计量科学研究院）吕雅竹（中国计量科学研究院）扈尚泽 （江苏省计量科学研究院）郭洪涛（北京计量检测科学研究院）杨 勇 （中国测试技术研究院） JJG912—2010
目
录
1 范围· 2 引用文献· 3 术语和计量单位· 3.1术语· 3.2计量单位
(1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (7) (7) (8) (9) (10)
概述· 5 计量性能要求 6 通用技术要求 6.1 设备标记与编号 6.2 设备显示 6.3外观要求.. 7 计量器具控制 7.17 检定条件· 7.2检定项目和检定方法 7.3 检定结果的处理. 7.4检定周期·.. 附录A辐射场使用的X射线规范及其辐射质附录B检定证书内页格式附录 C 检定结果通知书内页格式
1
. JJG912—2010
治疗水平电离室剂量计检定规程
1范围
本规程适用于治疗水平电离室剂量计的首次检定、后续检定和使用中检验。检定范
围HVL为0.027mmA1至3.00mmCu的中低能X射线和60Co或137Cs射线在辐射场中进行。
2 引用文献
[1]IEC60731Dosimeterswithionizationchambersasusedinradiotherapy治疗水
平电离室剂量计（1997年）［2]JJF1001—1998通用计量术语及定义 [3］JJF1059一1999测量不确定度评定与表示［4]JJF1035一2006电离辐射计量术语及定义 [5]GB/T17857一1999医用放射学术语（放射治疗、核医学和辐射剂量学设备）使用本规程时，应注意使用上述引用文献的现行有效版本。
3术语和计量单位
3.1术语 3.1.1电离室ionizationchamber
由一个空腔构成的电离探测器，空腔内有适当空气，有电场用来收集电荷以及伴随电离辐射在探测器灵敏体积中产生的离子或电子，其电场不会引起气体倍增现象。 3.1.2治疗水平电离室剂量计radiotherapydosimeter
测量放射治疗中光子和电子辐射的空气比释动能（率）、吸收剂量（率）使用电离室的测量设备，由下述部件组成：电离室组件、测量设备、稳定性检验装置（选择件）。 3.1.3半值层halfvalue layer
置于某种辐射束通过的路径上，能使指定的辐射量（例如空气比释动能）的值减小
一半所需的给定材料的厚度。 3.1.4（测量装置）零点漂移 多（measuringassembly）zerodrift
测量装置在“测量”状态下，但不存在信号时，零点附近的连续变化。 3.1.5（电离室）参考点referencepoint（ofachamber）
电离室中的一点，在校准电离室时，使其符合规定的约定真值之上的点。
3.1.6校准因子calibrationfactor
约定真值除以指示值的商，响应是校准因子的倒数。 3.1.7标准剂量计standarddosimeter
经基准装置检定合格，并用于检定工作剂量计的剂量计。
3.1.8工作剂量计routinedosimeter
使用标准剂量计检定合格的，用于日常剂量测量的剂量计。 JJG912—2010
3.2计量单位 3.2.1吸收剂量absorbeddose
电离辐射授予物质的平均能量（用符号D表示）。 吸收剂量由de除以dm的商来确定：
D=de/dm
式中：d=一一电离辐射授予质量为dm的物质的平均能量
吸收剂量的单位是焦耳每千克（J·kg-1），吸收剂量单位的专用名称是戈瑞（Gy）， 1 Gy=1J·kg-1。 3.2.2比释动能kerma
电离辐射在物质中释放的动能（用符号K表示）。 比释动能由dE除以dm的商来确定，即K三dE./dm。dE是质量为dm的物质
中由于不带电的电离粒子释放出来全部带电的电离粒子的初始动能之和。
比释动能的单位是焦耳每千克（J·kg-1），比释动能单位的专用名称：戈瑞 (Gy)，1Gy=1J·kg-1。
4概述
治疗水平电离室剂量计（以下简称剂量计）用于辐射剂量学的量值传递以及医学放射治疗、工业、农业和科学研究中辐射剂量的测量。
它由电学测量单元（或称静电计）和电离室组成（有时也包括放射性检验源装置）。 静电计的功能是测量电离室输出的信号，同时提供电离室所需要的极化电压。电离室腔内充有适当的气体（该空腔可以是非密封或密封状态）。电离室空腔与收集电极之间附加一定的电压形成电场，电离室受到电离辐射照射时，在电离室壁中产生的次级电子进人电离室空腔，使电离室内的气体电离，离子在电场作用下向两极运动，到达收集极的离子被收集，形成电离电流信号输出给静电计，将其信号转换为可以读出的形式进行显示。放射性检验源装置主要用于检验剂量计的响应有无变化，有时也用于产生调整剂量计灵敏度的参考信号。
5计量性能要求
剂量计分为标准剂量计和工作剂量计。剂量计应满足表1的技术要求。剂量计测量单元配备不同的电离室和不同的平衡帽，适用能量范围和剂量范围不同，达到的准确度也不同，因而剂量计技术指标一定对应特定电离室。同一台测量单元配备不同电离室可能属于不同等级。
表1剂量计的计量性能要求
序号 1 2 3 2
项目测量重复性示值非线性长期稳定性
标准剂量计 0. 2% ±0.5% ±0.5%/年
工作剂量计 0. 5% ±0.5% ±1.0%/年 JJG912—2010
监督电离室等）。 7.1.2.4参考辐射场应为准直束辐射场。检定时电离室所在位置照射野均勾区不得小于$6.0cm或6cm×6cm，其照射野均匀区内剂量率变化不大于士1%，而辐射源输出剂量的稳定性应好于0.3%。 7.1.2.5检定用的参考辐射场的剂量率应在（5×10-4～0.1）C·kg-1·min-1（照射量率）或（0.02～4）Gy·min-1（空气比释动能率）。 7.1.3实验室条件 7.1.3.1实验室温度应在（1525）℃。 7.1.3.2实验室相对湿度应控制在30%～75%。 7.1.4其他检定设备 7.1.4.1电离室的定位装置：电离室的定位夹具应采用低原子序数绝缘材料制造，并能将电离室精确定位于辐射场的检定测量点上。 7.1.4.2测量距离装置：用于测量电离室到辐射源距离，可以用尺或其他装置，准确度应优于0.5mm。 7.1.4.33 辐射束轴定位装置：可以用光学、激光或机械装置，以便确定电离室相对射线束的位置。 7.1.4.4 温度计：测量范围（0～50）℃，最小分度值不大于0.2℃。 7.1.4.5气压计：测量范围（86～106）kPa，最小分度值不大于0.1kPa。 7.1.4.6计时器：最小分度值不大于0.01S。 7.2检定项目和检定方法 7.2.1检定项目
治疗水平电离室剂量计的检定项目见表2。
表2检定项目
标准和工作剂量计
序号 1 2 3 4 5 6 7 8
项 目
首次检定
后续检定
使用中检验
X
校准因子长期稳定性 X能量响应 X、能量响应测量重复性示值非线性漏电（零点漂移）电离室旋转影响
+ + + + +
+ + + + + +
-
+
+
+
注：“十”表示应检项目，“一”表示可不检项目。 注：新仪器、更换电离室或修理后使得性能有所变化的剂量计应按照首次检定的要求进行检定，
首次检定的剂量计不需要检定长期稳定性。 后续检定如剂量计除长期稳定性指标外，其他项目均合格，发给检定证书，但必须在8个月
2
内用同一标准对该项目进行复查。
4
