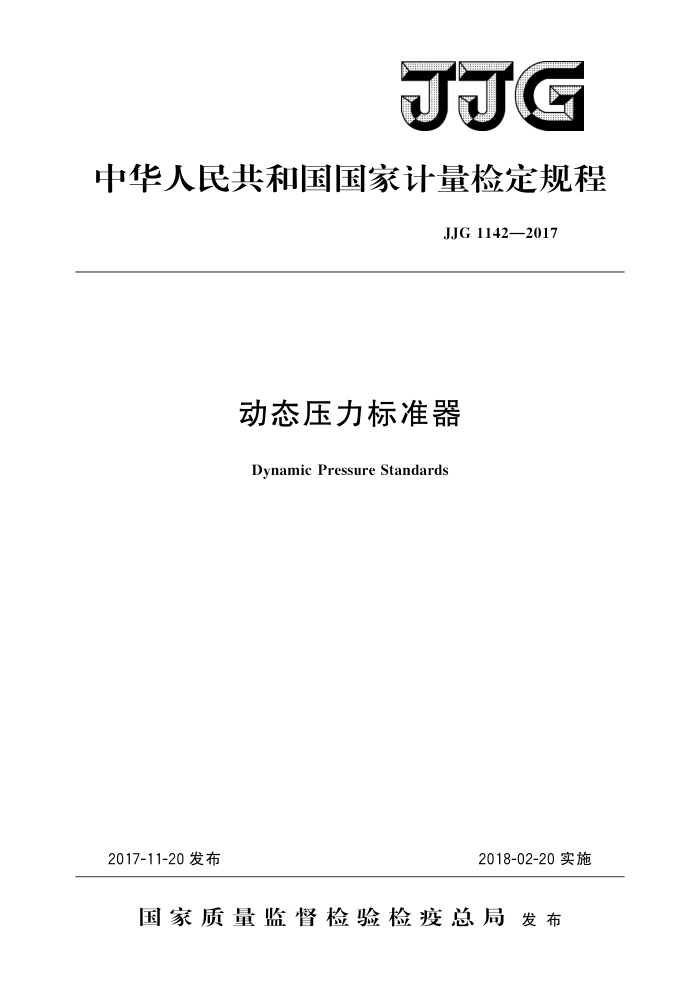

JJG
中华人民共和国国家计量检定规程
JJG 1142—2017
动态压力标准器
Dynamic Pressure Standards
2017-11-20 发布
2018-02-20实施
国家质量监督检验检疫总局发布 JJG 1142—2017
动态压力标准器检定规程
JJG 1142—2017
Verification Regulation of
Dynamic Pressure Standards
归口单位：全国压力计量技术委员会
主要起草单位：北京长城计量测试技术研究所
参加起草单位：上海市计量测试技术研究院
沈阳飞机设计研究所
本规程委托全国压力计量技术委员会负责解释 JJG1142—2017
本规程主要起草人：
张 长力（北京长城计量测试技术研究所）
李 程（北京长城计量测试技术研究所）刘 晶（北京长城计量测试技术研究所）
参加起草人：
屠立猛 金（上海市计量测试技术研究院）李德春（沈阳飞机设计研究所） JJG1142—2017
目 录
引言
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (3) (3) (4) (5) (5) (5) (5) (5) (6) (6) (6) (6) (7) (10) (10) (11) (13)
范围· 2 引用文件· 3 术语和计量单位 3.1术语.. 3.2计量单位· 4 概述· 4. 1 激波管压力标准器 4. 2 快开阀压力标准器 4. 3 正弦压力标准器. 4. 4 脉冲压力标准器·· 5计量性能要求· 5.1 激波管压力标准器要求 5.2 快开阀压力标准器要求 5.3 正弦压力标准器要求· 5.4脉冲压力标准器要求
1
通用技术要求，计量器具控制.
6*
7
7.1 检定条件. 7. 2 检定项目 7. 3 检定方法· 7.4 检定结果处理 7.5检定周期附录A 检定记录格式附录 B 检定证书及检定结果通知书内页格式
I JJG 1142—2017
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、 JJF1008《压力计量名词术语及定义》共同构成支撑本规程制定工作的基础性系列规范。
本规程规定了一等和二等激波管压力标准器、快开阀压力标准器、正弦压力标准器和脉冲压力标准器的主要技术指标、检定要求及检定方法。
本规程为首次发布。
ⅡI JJG1142—2017
动态压力标准器检定规程
1范围
本规程适用于一等和二等动态压力标准器的首次检定、后续检定和使用中检查。
2 引用文件
JJG624一2005动态压力传感器 JJG860压力传感器（静态） JJF1008一2008压力计量名词术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
32 术语和计量单位
3.1术语 3.1.1动态测量dynamicmeasurement
为确定被测量的瞬时值和（或）被测量的值，在测量期间随时间（或其他影响量）变化所进行的测量。
［JJF1008—2008，10.5]
3.1.2动态压力dynamicpressure
在所研究的领域内，随时间变化而变化的压力［JJF1008—2008，1.9]
3.1.3动态响应特性dynamicresponsecharacteristics
在周期或非周期信号激励下，压力传感器或压力测量系统输出的动态特性。 ［JJF1008—2008，10.7]
3.1.4上升时间risetime
压力传感器被阶跃压力激励时，其输出值从阶跃响应幅度值的10%过渡到90%所需要的时间。
［JJF1008—2008，10.16] 3.1.5谐振频率resonantfrequency
压力传感器输出具有最大幅值响应时的被测压力信号的频率。 ［JJF1008—2008，10.12]
3.1.6平台压力持续时间steppressureduration
阶跃压力幅值保持稳定的持续时间。
3.1.7相移phase shift
I JJG1142—2017
给定某一频率的正弦压力输入信号，压力传感器输出信号的相位与输人压力信号相位之差。
[JJF1008—2008，10.11] 3.1.8正弦压力谐波失真度harmonicdistortionofsinusoidalpressure
正弦压力波形中2次谐波到10次谐波幅值总量与基波幅值的百分比。
3.2计量单位
动态压力标准器中动态压力幅值的法定计量单位为Pa（帕斯卡），或是它的十进倍
数单位：kPa、MPa等；动态压力标准器中动态压力上升时间和平台压力持续时间的法定计量单位为s（秒），或是它的十进分数单位：ms、us等；动态压力频率的法定计量单位为Hz（赫兹），或是它的十进倍数单位：kHz、MHz等。
4概述
动态压力标准器根据压力信号的不同分为：阶跃压力标准器、正弦压力标准器、脉冲压力标准器等。阶跌压力标准器可产生上升沿很陡的阶跃压力，阶跌压力上升时间可短至微秒级。阶跃压力标准器根据发生原理的不同可分为激波管压力标准器、快开阀压力标准器。激波管压力标准器采用激波原理，产生人射激波和反射激波，对压力传感器的上升时间和频率响应进行检定。快开阀压力标准器采用快开阀门原理产生正的或负的阶跃压力，对压力传感器的上升时间和频率响应进行检定。正弦压力标准器可产生频率可调的正弦压力信号，对压力传感器的幅频特性和相频特性进行检定。脉冲动态压力标准器可产生不同脉宽的脉冲压力信号，主要用于压力传感器的灵敏度检定。上述各类动态压力标准器之间可以相互验证，但不能相互取代。每一套动态压力标准器可由一台或多台设备组成。根据计量性能的不同，动态压力标准器分为原级标准、一等标准和二等标准，本规程仅适用于一等和二等标准。 4.1激波管压力标准器
本规程适用的激波管压力标准器的压力测量范围（一0.1～10）MPa，平台压力持续时间大于4ms，采用气体作工作介质。
图1是一种激波管压力标准器的工作原理图。主要由激波管本体、压力源、控制
台、激波参数测量系统、数据采集及分析控制系统等组成。激波管为恒定截面的细长管，由膜片分成两部分：高压室和低压室。两室压差达到某一定值时，膜片爆破，高压室的气体冲向低压室形成入射激波，激波后阵面压力突变形成一个正的阶跃压力：入射激波到达低压室端面后反射，形成反射激波。检定时被检压力传感器安装在激波管的低压室端面（或侧壁）上，激波作用在压力传感器感压面，由数据采集系统得到压力传感器的响应波形，分析得到压力传感器的上升时间和频率响应，
2 JJG1142—2017
被检压力传感器
高压室
低压室
D
口
口
膜片
信号调理器
测压系统
测温系统
测 速系 统
压力控制室
压力源
数据采集及分析系统
输出设备
图1激波管压力标准器工作原理图
4.2快开阀压力标准器
本规程适用的快开阀压力标准器的压力测量范围（一0.1～1000）MPa，平台压力持续时间大于1s，工作介质可采用气体或液体。
图2是一种快开阀压力标准器的工作原理图。快开阀门将高压室和低压室隔开，高压室容积远大于低压室，被检压力传感器安装在低压室。检定时先在高压室加压，再通过快速打开快开阀门使低压室压力突然升高，加载于被检压力传感器。低压室压力和高压室压力达到平衡的时间（阶跃压力上升时间）主要取决于开阀速度、高压室和低压室的结构以及流体的黏性。阀门开启前低压室和高压室的压力可以准确控制，阀门快速开启后低压室最后达到的稳态压力具有足够长的稳定时间，可以实现准确测量，阶跃压力幅值误差主要取决于测量其压力的标准压力传感器的准确度。
被检压力传感器
数据采集
信号调理器
与分析系统
输出设备
低压室
快开阀门
标准压力传感器
加压系统
高压室
图2快开阀压力器标准工作原理图
4.3正弦压力标准器
本规程适用的正弦压力标准器的压力测量范围（一0.1～10）MPa，频率测量范围（0～20000）Hz。正弦压力标准器依工作原理分类有谐振式、调制式、汽缸一活塞式
3
