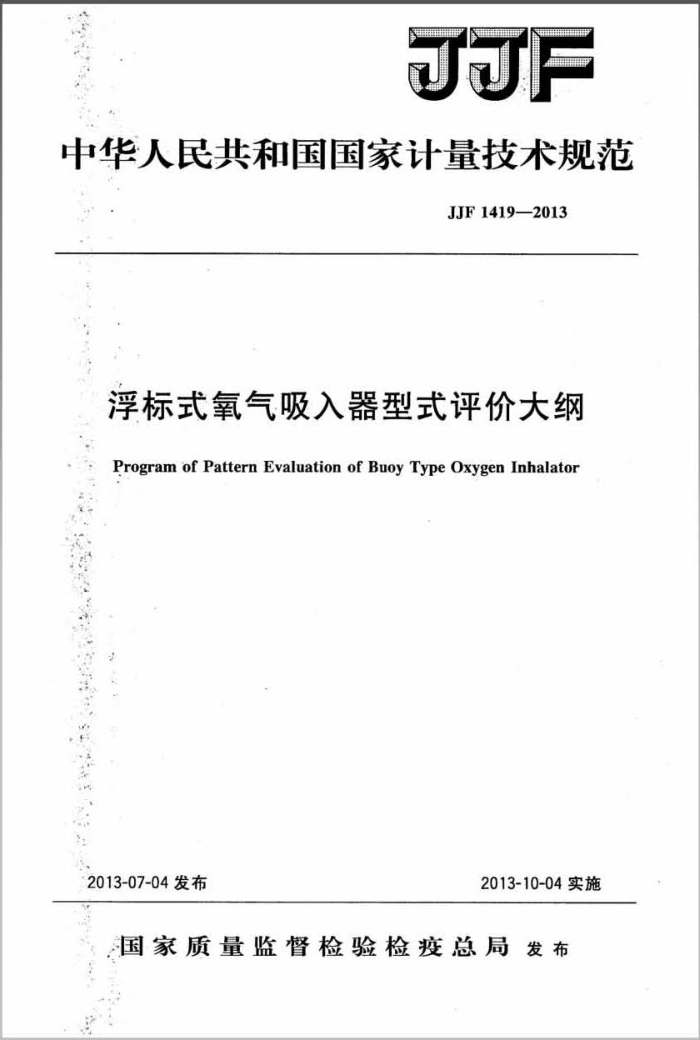

JJF
中华人民共和国国家计量技术规范
JJF1419—2013
浮标式氧气吸入器型式评价大纲
Program of Pattern Evaluation of Buoy Type Oxygen Inhalator
2013-07-04发布
2013-10-04实施
国家质量监督检验检疫总局发布 JJF1419—2013
浮标式氧气吸入器型式评价大纲
JJF1419—2013
Program of Pattern Evaluation of
Buoy TypeOxygen Inhalator
9
归口单位：全国压力计量技术委员会主要起草单位：上海市计量测试技术研究院参加起草单位：北京市计量检测科学研究院
心
宁
本规范委托全国压力计量技术委员会负责解释 JJF1419—2013
本规范主要起草人：
胡安伦（上海市计量测试技术研究院）屠立猛（上海市计量测试技术研究院）
参加起草人：
胡海涛（北京市计量检测科学研究院） JJF1419—2013
目 录
引言 1范围 2 引用文件 3 概述 4法制管理要求 4.1计量单位 4.2准确度等级 4.3计量法制标志和计量器具标识 4.4外部结构设计： 4.5试验样机 4.6提交技术资料 5计量要求， 5.1氧气压力表 5.2流量计 6通用技术要求 6.1正常工作条件 6.2参考工作条件 6.3外观 6.4 氧气压力表 6.5流量计 6.6潮化瓶· 6.7 工作压力· 6.8 密封性 6.9 安全阀排气压力 6.10 潮化瓶耐压强度 6.11 结构强度 7型式评价项目… 8试验条件和方法· 8.1试验用标准器， 8.2试验方法 9型式评价结果的判定原则附录A浮标式氧气吸人器型式评价原始记录格式
(I) (1) (1) (1) (1) (1) (1) .(1) (2) (2) (2) (2) (2) (2) (3) （3) (3) “(3) ... (3) (3) (3) （3) (3) (4) (4) (4) (4)
.
-
.
.
（5）（5) (5) (9) (10)
1 JJF1419—2013
引言
JF1002一2010《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》 和JJF1059《测量不确定度评定与表示》共同构成本大纲制订的基础性系列规范。
本大纲按照JJG913《浮标式氧气吸入器》、JJG52《弹性元件式一般压力表、压力真空表和真空表》、JJG257—2007《浮子流量计》以及YY1107—2003《浮标式氧气吸人器》的内容要求编制而成，能够对浮标式氧气吸入器的性能作出客观、全面有效的评价。
本大纲的结构按照JJF1016一2009《计量器具型式评价大纲编写导则》进行编排，各章节按照JJF1015—2002《计量器具型式评价和型式批准通用规范》和JJF1002— 2010《国家计量检定规程编写规则》的规定进行编制。
Ⅱ JJF1419—2013
浮标式氧气吸入器型式评价大纲
1范围
本大纲适用于供医疗单位急救病人给氧和供缺氧病人氧气吸人的浮标式氧气吸人器（以下简称吸入器）的型式评价。 2引用文件
本大纲引用了下列文件： JJG52弹性元件式一般压力表、压力真空表和真空表 JJG257—2007浮子流量计 JJG913浮标式氧气吸人器 YY1107—2003浮标式氧气吸人器凡是注日期的引用文件，仅注日期的版本适用于本大纲：凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本大纲。 3概述
吸人器由氧气压力表、流量计、减压器、安全阀和潮化瓶等组成。 吸人器的工作原理：钢瓶中氧气通过减压器的减压作用，由原来的高压氧气变为低
压氧气，再经流量计进行流量调控、由潮化瓶加湿后，按恒定流量值由输出接嘴输出，供病人进行氧气吸人。 4法制管理要求
4.1计量单位
吸人器的氧气压力表和流量计应采用法定计量单位。其基本参数的常用法定计量单位和符号见表1。
表1吸入器的基本参数的常用法定计量单位量的名称
单位符号 MPa L/min
压力流量
4.2准确度等级
吸人器的氧气压力表准确度等级为2.5级；流量计的准确度等级为4级。 4.3计量法制标志和计量器具标识 4.3.1计量法制标志一般包括以下内容：
一制造计量器具许可证的标志和编号（试验样机应留出相应位置）；一配套用氧气压力表应取得计量器具制造许可证；
1 JJF14192013
一仪表型式批准标志和编号（试验样机应留出相应位置；本项不是强制性规定）：一产品合格印、证（此项可与计量器具本体分开设置）。
4.3.2吸入器标识一般包括以下内容：
一一名称、规格（型号）、生产厂名或商标；一准确度（或等级标志或最大允许误差）；一制造年月及仪表编号或批号。
4.4外部结构设计
吸入器的氧气压力表和流量计应采用封闭式机构设计。
4.5试验样机
申请单位应提供每种型号3台自已生产的样机。按单一产品申请的，样机数量为 3台，按系列产品申请的，应提供所申请系列的所有规格的样品，抽取每一系列产品中三分之一有代表性的规格产品进行试验，每种规格提供试验样机数量按单一产品的原则执行。具有代表性的规格，由受理电请的政府计量行政部门与承担试验的技术机构根据申请单位提供的技术文件和产品规格确定。 4.6提交技术资料
申请单位提供审查的主要技术资料应包括：一 总装图、主要零部件图和电路图：
技术标准和检验方法；研制单位所做的测试报告；一产品技术和使用说明书；样机照片。 注：技术资料如有重大的缺陷或不足，应将有关技术资料和样机退回制造厂，要求改正，
5计量要求 5.1氧气压力表 5.1.1零位误差
氧气压力表处于工作位置时，在未加压和检定后，其指针应紧靠限制钉，限制钉的 “缩格”应不大于最大允许误差的绝对值， 5.1.2最大允许误差
氧气压力表的准确度等级为2.5级，其最大允许误差为测量范围上限的士2.5%。 5.1.3回程误差
氧气压力表的回程误差应不大于最大允许误差的绝对值。 5.1.4轻敲示值变动量
氧气压力表在轻敲表壳后，其示值变动量应不大于最大允许误差的绝对值的1/2。
5.1.5指针偏转平稳性
氧气压力表指针偏转时应平稳，不应有跳动和卡住现象。
5.2流量计 5.2.1调节范围
7
流量计的流量调节范围为1L/min~10L/min（上限大于10L/min应按其实际上
2 JJF1419—2013
限值要求）。 5.2.2最大允许误差
流量计的准确度等级为4级，其最大允许误差为士4%。 6 通用技术要求 6.1正常工作条件
吸入器正常工作环境温度：5℃～35℃。 6.2参考工作条件 6.2.1环境温度：（20士5）℃ 6.2.2相对湿度：≤85%。 6.3外观
吸入器的零部件装配应牢固，不应有松动和损坏现象。 6.4氧气压力表 6.4.1氧气压力表的表盘上，名称下方应标有一条天蓝色的横线，表盘上必须标以红色“禁油”字样。 6.4.2，氧气压力表各部件应装配牢固，不应有影响其计量性能和安全性能的锈蚀、裂纹、孔洞等缺陷。 6.4.3氧气压力表的表壳背面应有安全孔，安全孔须有防尘装置。当弹性元件破裂时，应能使氧气从表壳背面溢出。 6.4.4氧气压力表的表盘分度数字及符号应完整清晰。 6.4.5氧气压力表的指针应伸入所有分度线内；指针指示端宽度应不大于最小分度间隔的1/5；指针与分度平面间的距离应在1mm~3mm范围内。 6.5流量计 6.5.1流量计的玻璃管应无色透明，内壁应清洁。 6.5.2流量计的刻线应匀直清晰，并与玻璃管中心线垂直。 6.5.3流量计的分度间隔应均匀，其最小分度值为1L/min。 6.5.4 流量计的数字及计量单位应完整清晰。 6.5.5流量计中的浮标上下移动应灵活，运动应平稳。 6.5.6流量调节阀调节应轻便，松紧适宜，当关闭流量阀时，应无氧气输出。 6.6潮化瓶
吸人器的潮化瓶应无色透明或半透明，潮化瓶不应有裂纹及明显气泡。 6.7工作压力
吸人器应能承受10MPa~15MPa的压力，减压后应能降至0.2MPa0.3MPa压力范围内。 6.8密封性
吸入器在高压部分承受工作压力不低于10MPa及低压部分不低于0.2MPa时，各连接部分不应有漏气现象。
3 JJF
