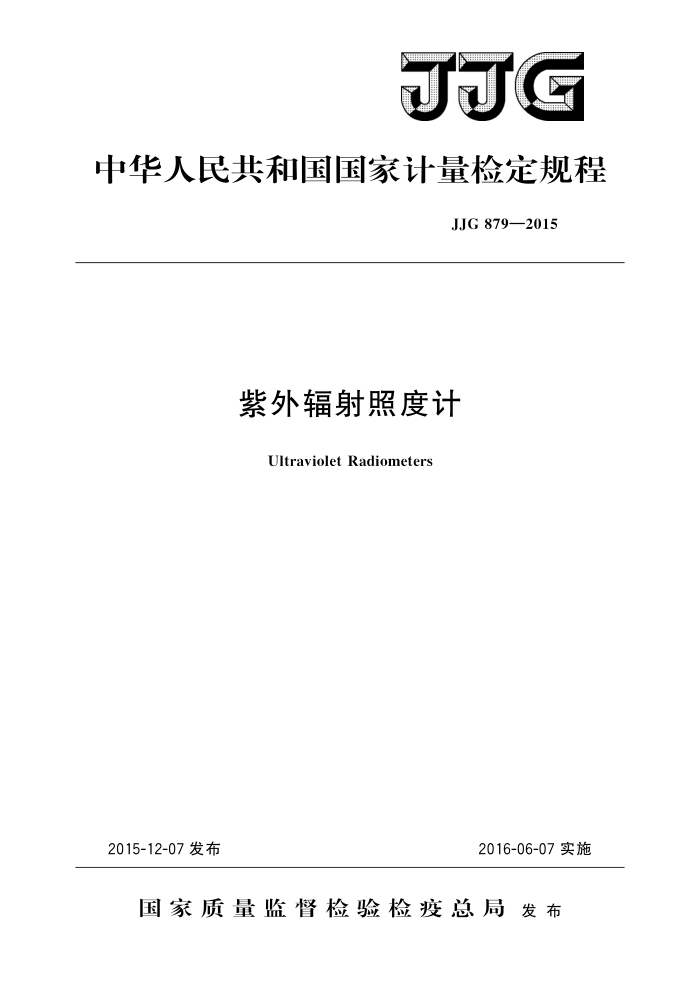

JJG
中华人民共和国国家计量检定规程
JJG879—2015
紫外辐射照度计
Ultraviolet Radiometers
2016-06-07实施
2015-12-07发布
国家质量监督检验检疫总局发布 JJG879—2015
紫外辐射照度计
检定规程 Verification Regulation of UltravioletRadiometers
JJG 879—2015 代替JJG879—2002
归口单位：全国光学计量技术委员会
主要起草单位：中国计量科学研究院
北京师范大学
参加起草单位：北京市计量检测科学研究院
本规程委托全国光学计量技术委员会负责解释 JJG 879—2015
本规程主要起草人：
代彩红（中国计量科学研究院）于家琳（中国计量科学研究院）张保洲（北京师范大学）
参加起草人：
吴志峰 （中国计量科学研究院）张卿贤（北京市计量检测科学研究院） JJG879—2015
目 录
引言
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (5) (9) (9) (10) (11) (13) (18)
范围·· 2 概述· 3 计量性能要求.· 3.1光谱响应与波段划分 3.2零值误差（满量程FS） 3.3 长波响应误差· 3.4 余弦特性（方向性响应）误差： 3.5 非线性误差 3.6 换挡误差· 3.7 疲劳误差 3.8 相对示值误差 4 通用技术要求.· 4. 1 外观· 4. 2 光衰减器· 4.3 光谱响应范围· 5计量器具控制 5.1 检定条件 5. 2 检定项目. 5.3 检定方法 5. 4 检定结果的处理. 5. 5 检定周期附录A检定证书和检定结果通知书内页格式附录 B 检定原始记录附录 C 标准级紫外辐射照度计的测量不确定度评定实例（UV-A波段）附录 D 一级紫外辐射照度计测量不确定度评定实例（UV-A波段）
1
- JJG879—2015
引言
JJF1001《通用计量术语及定义》、JJF1032《光学辐射计量名词术语及定义》、 JJF1059.1《测量不确定度评定与表示》和JJF1002《国家计量检定规程编写规则》共同构成支撑本规程制修订工作的基础性系列规范。
与JJG879一2002相比，除编辑性修改外，本规程主要技术变化如下：
将紫外辐射照度计分为标准级、一级和二级（见3）；在保留原规程四个波段的基础上（原规程的UVB波段命名为UV-310，UVA
波段命名为UV-365，UVC波段命名为UV-254），新增国际照明委员会CIE建议的三个波段范围：UV-A，UV-B和UV-C（见3.1）；
对紫外辐射照度比较测量装置的组成结构的参考示意图进行了修改（见
5.1.1.3图2））;
修改了检定用紫外辐射源和交流稳压电源的性能（见5.1.1.2）；修改了零值误差、长波响应误差、余弦特性（方向性响应）误差、非线性误
差、换挡误差、疲劳误差和相对示值误差的要求（见3.2～3.8）和检定方法（见5.3）；
修订了测量不确定度评定实例（见附录C：标准级紫外辐射照度计的测量不确
定度评定实例（UV-A波段）、附录D：一级紫外辐射照度计测量不确定度评定实例 (UV-A波段））。
本规程的历次版本发布情况为： —JJG879—2002;
-JJG 879—1994。
II JJG 879—2015
紫外辐射照度计检定规程
1范围
本规程适用于符合紫外辐射UV-A、UV-B、UV-C、UV-A1、UV-365、UV-310、 UV-254波段划分的标准级、一级和二级紫外辐射照度计的首次检定、后续检定和使用中检查。 2概述
国际照明委员会CIE将紫外辐射划分为UV-A（315nm～400nm）、UV-B（280nm~
315nm）和UV-C（100nm~280nm）三个波段。由于100nm～200nm的紫外辐射在空气中被强烈吸收，因此对于UV-C波段，本规程仅考虑200nm～280nm波长范围。
符合紫外辐射UV-A、UV-B、UV-C、UV-A、UV-365、UV-310、UV-254波段划分的紫外辐射照度计是用于测量紫外辐射照度的仪器。广泛应用于医疗、防疫、光电子、探伤、电光源、化工、建材、气象、材料老化以及航空航天等领域。它主要由探测器、放大电路和显示仪表组成。其中探测器一般由光电探测器件、滤光器（带通玻璃或干涉滤光器）和漫射器组成。图1是紫外辐射照度计探测器的通用组成结构示意图。
漫射器
滤光器
紫外辐射
光电探测器件
图1紫外辐射照度计探测器的通用组成结构示意图
3计量性能要求 3.1光谱响应与波段划分
UV-A波段：315nm~400nm，峰值波长入，=365nm±5nm； UV-B波段：280nm~315nm，峰值波长入，=297nm士5nm； UV-C波段：200nm～280nm，峰值波长入，=254nm±5nm； UV-A，波段：320nm～390nm，峰值波长入，=365nm±5nm； UV-365波段：峰值波长入，=365nm土2nm，峰值半高宽度△a≤10nm； UV-310波段：290nm320nm，峰值波长入，=310nm±5nm； UV-254波段：峰值波长入，=254nm士2nm，峰值半高宽度△入≤10nm 对于一级和二级紫外辐射照度计的光谱响应和波段划分，UV-365波段的峰值波长
可由入，=365nm士2nm扩至入，=365nm士3nm，峰值半高宽度由△入≤10nm扩至△入 ≤15nm；UV-254波段的峰值波长可由入=254nm士2nm扩至入，=254nm士3nm，峰值半高宽度由△入≤10nm扩至△入≤15nm。
1 JJG879—2015
3.2零值误差（满量程FS）
紫外辐射照度计的零值误差（FS）应不超过表1的要求。
表1最大允许零值误差（FS）要求
一级 ±1. 0
二级 ±2. 0
标准级 ±1. 0
最大允许零值误差（FS）／% 3.3 长波响应误差
紫外辐射照度计的长波响应误差应不超过表2的要求。
表2长波响应误差要求标准级
一级
二级长波响应误差/%
波段
长波响应误差/%
长波响应误差/%
UV-A UV-B UV-C UV-A1 UV-365 UV-310 UV-254 余弦特性（方向性响应） 误差紫外辐射照度计的余弦特性（方向性响应）应不超过表3的要求。
10 10 30 10 15 15 30
15 15 60 15 20 20 60
20 20 90 20 30 30 90
3.4
表3余弦特性（方向性响应）误差要求
一级 10
二级 15
标准级 6. 0
余弦特性（方向性响应）误差/% 3.5非线性误差
紫外辐射照度计的非线性误差应不超过表4的要求。
表4非线性误差要求
标准级 ±1. 0
一级 ±1. 5
二级 ± 2. 5
非线性误差/%
3.6 换挡误差
紫外辐射照度计的换挡误差应不超过表5的要求。
表5换挡误差要求
一级 ±1. 0
二级 ±2. 0
标准级 ±1. 0
换挡误差/%
2 JJG879—2015
3.7疲劳误差
紫外辐射照度计的疲劳误差的绝对值应不超过表6的要求。
表6疲劳误差要求
标准级 2. 0
一级 3. 0
二级 5. 0
疲劳误差的绝对值/%
3.8相对示值误差
紫外辐射照度计的最大允许相对示值误差应不超过表7的要求。
表7最大允许相对示值误差要求
标准级 ±6. 0
一级 ±8. 0
二级 ±15
最大允许相对示值误差/%
4通用技术要求
4.1外观 4.1.1紫外辐射照度计的铭牌应标出商标、型号、产品号、出厂日期及CMC标志，对其使用的电源和操作中的安全防护应给出准确、醒目的说明性标记 4.1.2紫外辐射照度计应工作正常。光电探测器的接收面、滤光器和漫透射窗的表面应清洁无损伤，不允许有明显的划痕、斑点、指纹等缺陷。显示部分和按键等不应有影响正常工作的缺陷。 4.2光衰减器
紫外辐射照度计如带有光衰减器，光衰减器应完好无损，并标明衰减率。 4.3光谱响应范围
紫外辐射照度计的光谱响应范围应符合3.1的规定。
5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 5.1检定条件 5.1.1检定用设备 5.1.1.1紫外辐射照度标准器
每个波段的紫外辐射照度标准器各三台。 检定标准级紫外辐射照度计的标准器应使用工作基准紫外辐射照度计，检定一级紫
外辐射照度计的标准器应使用标准级紫外辐射照度计（或工作基准紫外辐射照度计）。 检定二级紫外辐射照度计的标准器应使用一级紫外辐射照度计（或标准级紫外辐射照度计，工作基准紫外辐射照度计）。标准级、一级紫外辐射照度计的计量性能要求见 3.1～3.8。工作基准紫外辐射照度计的计量性能要求见JJG755。 5.1.1.2紫外辐射源
不同波段的检定用紫外辐射源各一只。 UV-A、UV-A,和UV-365波段的检定用紫外辐射源采用黑光型高压汞灯、高压汞
3
