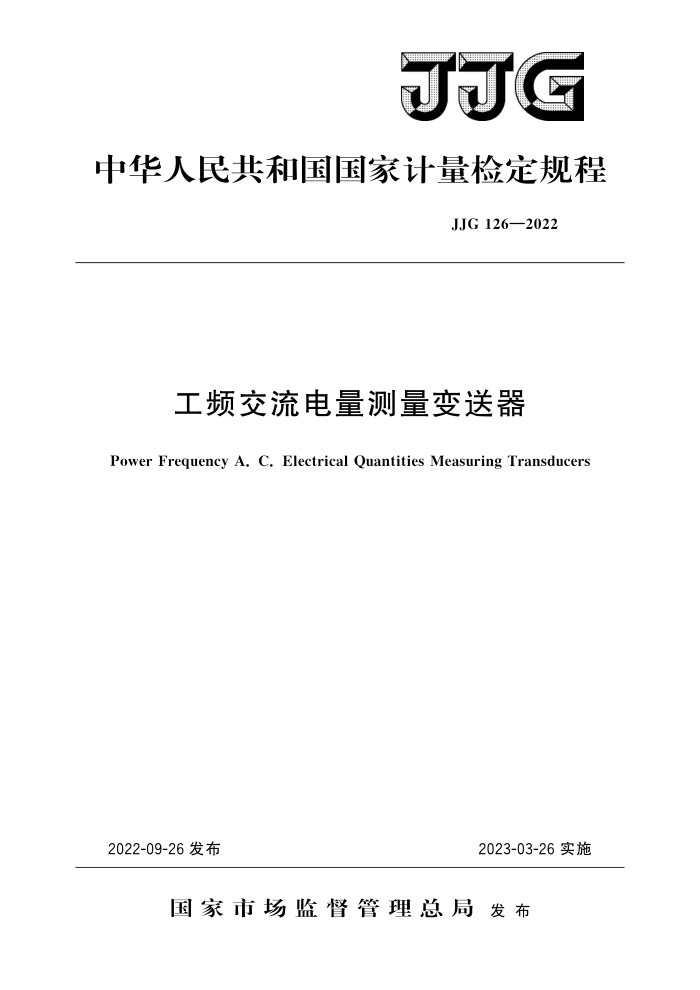

JJG
中华人民共和国国家计量检定规程
JJG126—2022
工频交流电量测量变送器
Power Frequency A. C. Electrical Quantities Measuring Transducers
2022-09-26发布
2023-03-26实施
国家市场监督管理总局发布 JJG126—2022
工频交流电量测量变送器
检定规程 Verification Regulation of
JJG 126—2022 代替JJG126—1995
Power Frequency A.C.Electrical Quantities
Measuring Transducers
归口单位：全国电磁计量技术委员会主要起草单位：天津市计量监督检测科学研究院
天津市计量监督检测科学研究院电子仪表实验所
参加起草单位：国网天津市电力公司
新疆维吾尔自治区计量测试研究院
本规程委托全国电磁计量技术委员会负责解释 JJG126—2022
本规程主要起草人：
张一萌（天津市计量监督检测科学研究院）刘宇（天津市计量监督检测科学研究院电子仪表实验所）郭景涛（天津市计量监督检测科学研究院）
参加起草人：
赵新明（天津市计量监督检测科学研究院）李野（国网天津市电力公司）倪大志（新疆维吾尔自治区计量测试研究院）王晓文（新疆维吾尔自治区计量测试研究院） JJG126—2022
目 录
引言
(IⅡ) (1) (1 ) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (6) (6) (19) (19) (20) (21) (27) (28)
范围· 2 引用文件· 3 术语和计量单位
1
概述计量性能要求·
4 5
5.1 基本误差 5. 2 不平衡电流引起的功率变送器引用误差改变量 5. 3 自热影响…· 5. 4 纹波含量..· 5. 5 允许误差改变量 5. 6 响应时间·· 6 通用技术要求， 6.1外观 6.2 工频耐压试验和绝缘电阻试验· 7 计量器具控制 7.1检定条件. 7. 2 检定项目： 7. 3 检定方法 7. 4 检定结果的处理· 7.57 检定周期·· 附录A 变送器理论输出值计算公式附录 B 检定原始记录格式 ... 附录 C 检定证书/检定结果通知书内页格式（第2页）附录D 检定证书/检定结果通知书检定结果页式样（第3页）
--
- JJG126—2022
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规程制修订工作的基础性系列规范
本规程依据IEC60688：2012《将交流电量和直流电量转换为模拟量或数字信号的电测量变送器》进行修订。本规程代替JJG126一1995《交流电量变换为直流电量电工测量变送器》。
本规程与JJG126一1995相比，除编辑性修改外，主要技术性变化如下：
规程名称由《交流电量变换为直流电量电工测量变送器》改为《工频交流电量
测量变送器》，适用的频率范围规定为（45～65）Hz；
适用范围扩大到输出量为直流模拟信号或数字信号的测量变送器：三相有功功率变送器和无功功率变送器使用三相标准功率表进行检定；增加使用标准功率源的检定方法；删除附加B相电流式不平衡无功功率变送器、交叉电流式不平衡无功功率变
一
送器和90°移相原理的不平衡无功功率变送器的检定方法。
本规程的历次版本发布情况：
JJG126—1995。
II JJG126—2022
工频交流电量测量变送器检定规程
1范围
本规程适用于在（45～65）Hz频率范围内，将交流电参量变换为直流模拟信号或数字信号的测量变送器的首次检定、后续检定和使用中检查。
2引用文件
本规程引用了下列文件： JJF1094测量仪器特性评定 GB/T13850一1998交流电量转换为模拟量或数字信号的电测量变送器 GB/T17215.352一2009交流电测量设备特殊要求第52部分：符号 IEC60050-300：2001国际电工词汇电气和电子测量和测量仪器（International
electrotechnical vocabularyElectrical and electronic measurements and measuring in struments)
IEC60688：2012将交流电量和直流电量转换为模拟量或数字信号的电测量变送器 (Electrical measuring transducers for converting A.C.and D.C.electrical quantities to analogue or digital signals)
凡是注日期的引用文件，仅注日期的版本适用于本规程。凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位 3.1工频交流电量测量变送器power frequency A.C.electrical quantities measuring transducer
将交流电压、交流电流、有功功率、无功功率、频率、相位角、功率因数等工频交流电参量，变换为直流模拟信号或数字信号的测量变送器。 3.2响应时间responsetime
从施加按规定变化的被测量的瞬间，到输出信号达到并保持在最终稳定值或以此值为中心的规定范围内的时间。 4概述
工频交流电量测量变送器（以下简称变送器），是一种将被测交流电量（电压、电流、有功功率、无功功率、频率、相位、功率因数等）转换成直流模拟信号或数字信号的装置。它一般由信号采集电路、信号处理和转换电路以及信号输出电路三部分组成变送器的原理示意图如图1所示。
1 JJG126—2022
通信协议
交流电量
测量传感器
信号处理和转换电路
信号采集电路
信号输出电路
数字信号
直流模拟信号
图1 变送器原理示意图
5计量性能要求
5.1 基本误差
基本误差不应超过表1规定的最大允许误差
表1 以引用误差表示的最大允许误差和准确度等级的关系
0.1级 ±0.1%
0.2级 ±0.2%
0.5级 ±0.5%
1.0级 ±1.0%
变送器的准确度等级
最大允许误差
5.2不平衡电流引起的功率变送器引用误差改变量
不平衡电流引起的功率变送器引用误差改变量，不应超过最大允许误差的100%。 此条件不适用三相电量用单元件变送器 5.3自热影响
在检定温度下，被检变送器不通电放置至少4h。被检变送器通电施加输入标称量后，在（1～3）min和（30～35）min之间两次输出量的误差，应不超过最大允许误差的100%。 5.4纹波含量
当变送器输出为直流模拟信号时，纹波含量不应超过变送器最大允许误差的两倍。 5.5允许误差改变量
变送器在表3和表4中给定的条件下，当一个影响量按照检定条件改变并以规定的
检定方法检定时，以基本误差表示的改变量不应超过表2的规定。
表2修理后和新安装变送器标称使用范围和允许误差改变量
标称使用范围（另有标志除外）室内用变送器
影响量
允许误差改变量
室外用变送器
输入电压（电压、 电流变送器除外）
标称电压的 90%~110%
标称电压的 80%~120%
50%MPE
输入电流（对相位角和
100%MPE
标称电流的20%~120%
功率因数变送器）
2 JJG126—2022
表2（续）标称使用范围（另有标志除外）室内用变送器
影响量
允许误差改变量
室外用变送器 cos （sin) = 0.5~1~0.5
功率因数（有功和无
cos (sin) 0.5~1~0.5
50%MPE
功功率变送器）
测量元件之间的相互作用
仅一个测量元件的电压线路通电
50% MPE
5.6响应时间
当变送器输出为直流模拟信号时，响应时间不应大于400ms。
6通用技术要求
6.1外观
外壳无损坏破裂，外露部件无松动：内部电路不得外露。铭牌信息应包括产品名称、制造厂名、出厂编号、型号、准确度等级等。应有完整的接线图或使用说明书，输出为数字信号的变送器还应提供配套的显示设备或软件。 6.2工频耐压试验和绝缘电阻试验 6.2.1试验电压施加于变送器的各输人端（并联）和外壳之间；所有输入端子（并联）与所有输出端子（并联）之间；各输人线路端子组之间。 6.2.2在参比条件下，首次检定和修理后检定的变送器应承受50Hz（或60Hz）正弦波 2kV有效值电压、历时1min的工频耐压试验。同时测量泄漏电流，其值应不大于5mA. 6.2.3绝缘电阻不应低于20M2，测量时所用绝缘电阻测试仪或兆欧表的额定电压为 1kV。对于工作电压低于50V的辅助电路，额定电压为500V。
计量器具控制
7
计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1环境条件
影响量的检定条件和误差不应超过表3中的规定。
表3影响量的检定条件和允许偏差
参比条件（另有
检定允许偏差（适用于
影响量
单一参比值)
标志除外) 20 ℃
环境温度
±1℃
如标志参比频率，允许偏差为参比值的土2%或标称使用
(45~65)Hz
非频敏变送器
被测量频率
额定值 范围的士1/10（二者取较小值）
频敏变送器（如移向器）
±0.1%
标志参比频率
3
