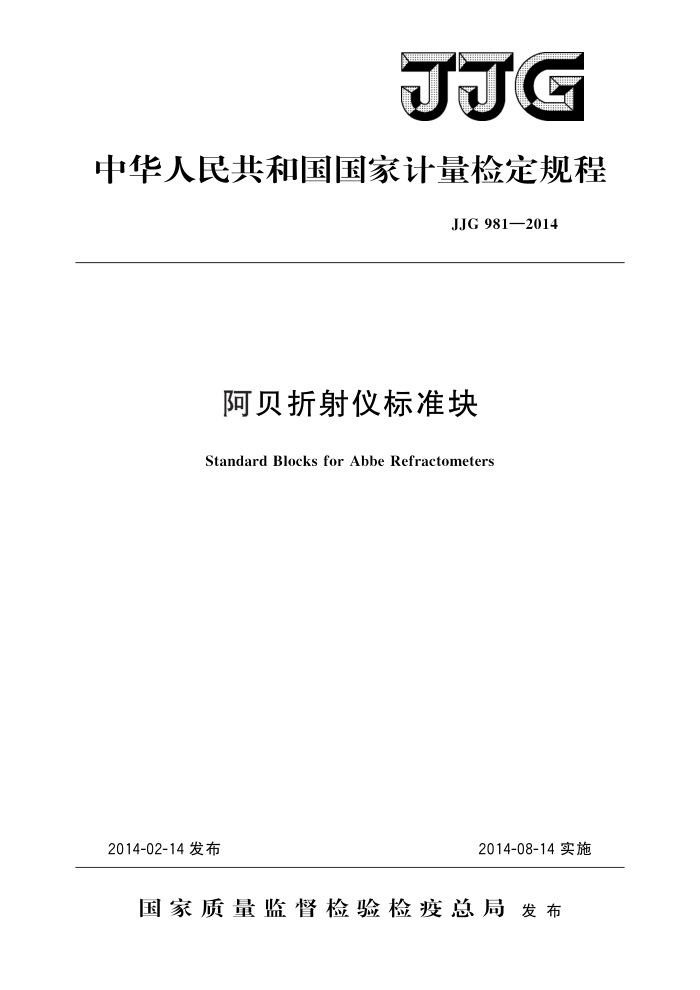

JJG
中华人民共和国国家计量检定规程
JJG 981—2014
阿贝折射仪标准块
Standard Blocks for Abbe Refractometers
2014-08-14实施
2014-02-14发布
国家质量监督检验检疫总局发布 JJG 981—2014
阿贝折射仪标准块检定规程 Verification Regulation of Standard Blocks
JJG 981—2014 代替JJG981—2003
forAbbeRefractometers
归口单位：全国光学计量技术委员会主要起草单位：中国计量科学研究院
参加起草单位：中国测试技术研究院
长春市金龙光电科技有限责任公司
本规程委托全国光学计量技术委员会负责解释 JJG 981—2014
本规程主要起草人：
刘文丽（中国计量科学研究院）杨 磊（中国计量科学研究院）
参加起草人：
李飞（中国计量科学研究院）李晓滨（中国测试技术研究院）徐闻霜 （长春市金龙光电科技有限责任公司） JJG981—2014
目 录
引言 1
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (6) (6) (7) (8) (10) (11) (14)
范围· 2 引用文件 3 术语...· 3.1折射率 3.2色散. 3.3 阿贝数 3.4阿贝折射仪· 3.5V棱镜折射仪
概述 5 计量性能要求 5.1标准块折射率值· 5.2标准块平均色散值 6通用技术要求 6.1外观· 6.2维护保养· 6.3 几何参数· 7 计量器具控制 7.1检定条件.. 7.2检定项目. 7. 3 检定方法· 7. 4 检定结果的处理 7.5检定周期· 附录A 常用折射液的折射率及配制方法附录 B 阿贝折射仪标准块检定原始记录推荐格式附录C 阿贝折射仪标准块检定证书、检定结果通知书（内页）推荐格式附录D 折射率（np）测量结果的不确定度评定附录E 平均色散（ne一nc）测量结果的不确定度评定
- JJG981—2014
引言
本规程是在JJG981一2003的基础上，参照JJF1002一2010《国家计量检定规程编写规则》重新修订的。与JJG981一2003相比，除按照JJF1002一2010所作的章节构成和格式上的修改外，主要技术变化如下：
增加了引用文件（见第2章）；增加了术语（见第3章）；增加了计量器具控制里关于“玻璃材料折射率标准块”的要求（见7.1.1.4）；
一
修改了检定方法的测量顺序（见7.3.3）；增加了检定方法中读取V棱镜折射仪实时修正值d的要求 （见7.3.3.5）；修改了检定原始记录推荐格式（见附录B）；调整了附录的顺序。
-
本规程的历次版本发布情况为：
JJG981—2003。
II JJG981—2014
3.5V棱镜折射仪Vprismrefractometer
利用立式精密测角仪采用V棱镜法测量折射率的一种仪器。
4概述
阿贝折射仪标准块（以下简称标准块）是用来检定阿贝折射仪的计量标准器具。 标准块组由轻冕玻璃QK1、冕玻璃K9、火石玻璃F2、重火石玻璃ZF2四种优质
光学玻璃材料加工制成的长方形块组成，
光学玻璃材料折射率的测量主要有精密测角法、V棱镜折射法、阿贝折射法及浸液法。本规程采用V棱镜折射法。
利用V棱镜折射仪，采用比较测量法，对标准块组的各三条谱线的折射率进行测量。用D谱线测得折射率np值，用F谱线与C谱线测得的nF与nc值之差即为平均色散（nF一nc）值。如需测量其他谱线的折射率（如ne）值，则应采用相应的谱线（如汞灯中的e线）。
V棱镜折射法测量原理如下：如图1所示，当单色平行光束垂直人射到V棱镜后，经V棱镜和样品的多次折射，
出射光线发生偏折。根据折射定律，按式（1）计算样品的折射率n：
(1)
n=（n+singn=sin）1/2
式中：
被测试样的折射率； V棱镜光学玻璃的折射率；
1
no 0一光束从V棱镜最后一面出射的偏折角。 注：当n=no时，9=0；
当n>n。时，为正值；当n 被测试样
被测试样
10
n n>no (a)
H
图1测量原理图
5计量性能要求 5.1 标准块折射率值 2 JJG981—2014
标准块折射率（nD）值的测量不确定度不应超过5×10-5（k=3）。
5.2标准块平均色散值
标准块平均色散（ne一nc）值的测量不确定度不应超过7×10-5（k=3）。
6通用技术要求
6.1外观
标准块材料牌号分别为QK1、K9、F2、ZF2，块体上应清晰标注牌号，无目视可见的条纹、麻点、开口气泡、破点及破边、霉斑、明显影响测量精度的划痕等缺陷， 6.2维护保养
标准块应避免与酸、碱、油脂等腐蚀性物质接触，特别是不得用手接触标准块抛光面，使用完毕后应立即用脱脂棉或脱脂纱布蘸少许无水酒精与乙醚的混合液擦拭干净，存放在干燥器皿中。 6.3几何参数
标准块几何形状见图2，其中边长a、h应不小于11mm，边长L应不小于15mm。 标准块两面抛光，两抛光面夹角α为直角，误差在土1以内。
抛光
图2阿贝折射仪标准块简图
7计量器具控制
包括首次检定、后续检定和使用中检查。
7.1检定条件 7.1.1检定设备 7.1.1.1V棱镜折射仪
折射率最大允许误差士3×10-5。 7.1.1.2光源
钠灯、氢灯、60W普通白炽灯；D谱线、F谱线、C谱线滤光片。 7.1.1.3折射液
各种折射液的折射率与各V棱镜光学玻璃的折射率no之差不超过士0.01，与各被测标准块的折射率之差不超过土0.015，常用折射液的折射率及配制方法见附录A， 7.1.1.4玻璃材料折射率标准块
玻璃材料折射率标准块（以下简称棱镜标准块）的外形为三角形棱镜，材料牌号分别为QK1、K9、F2、ZF2，折射率量值的不确定度U=5×10-6（k=3）。 7.1.2配套设备
3
