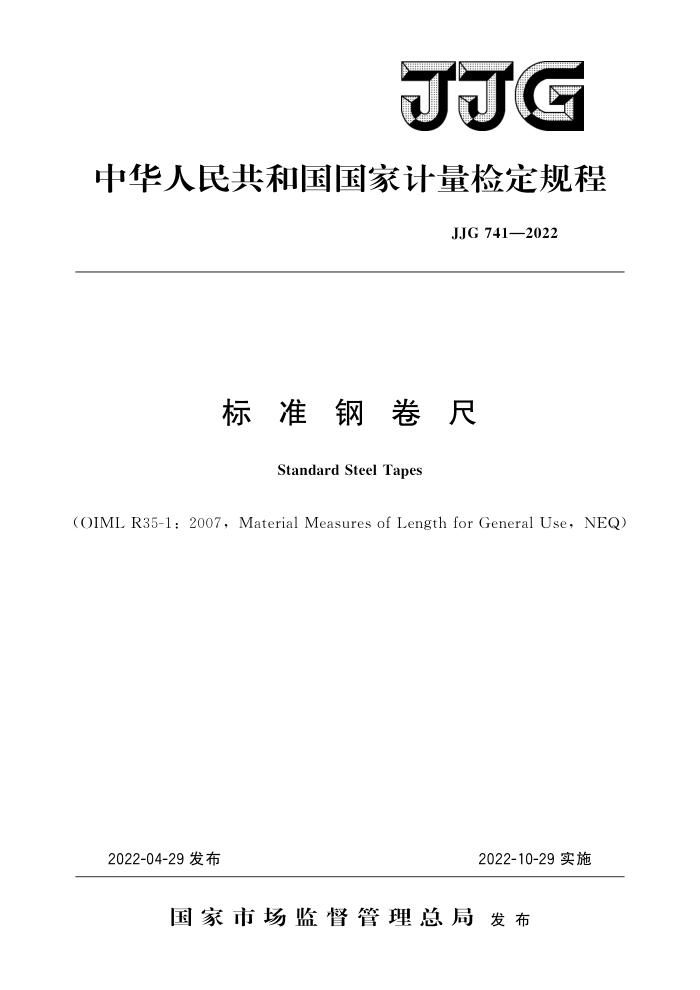

JJG
中华人民共和国国家计量检定规程
JJG 741—2022
标准钢卷尺
Standard Steel Tapes
(OIML R35-l: 2oo7, Material Measures of Length for General Use, NEQ)
2022-04-29发布
2022-10-29实施
国家市场监督管理总局发布 JJG 741—2022
标准钢卷尺检定规程
JJG 741—2022 代替JJG741—2005
Verification Regulation
of Standard Steel Tapes
归口单位：全国几何量长度计量技术委员会
主要起草单位：中国计量科学研究院参加起草单位：辽宁省计量科学研究院
本规程委托全国几何量长度计量技术委员会负责解释 JJG 741—2022
本规程主要起草人：
康瑶（中国计量科学研究院）蒋远林（中国计量科学研究院）李建双 （（中国计量科学研究院）
参加起草人：
于佃清（辽宁省计量科学研究院） JJG741—2022
目 录
引言 1
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (6) (6) (7) (8) (9)
范围· 2 引用文件. 3 概述 4 计量性能要求 4.1 尺边直线度· 4. 2 尺带宽度、厚度 4.3 线纹宽度· 4. 4 标尺间隔误差 4.5 示值误差： 4. 6 示值误差稳定性· 4. 7 温度线膨胀系数. 5 通用技术要求 5. 1 标识· 5. 2 外观· 6计量器具控制 6.1 检定条件： 6.2 检定项目…· 6.3 检定方法 6.4 检定结果的处理. 6.5 检定周期. 附录A检定证书（内页）格式附录B检定结果通知书（内页）格式附录C 标准钢卷尺检定结果的使用方法
.
.
- J.JG741—2022
引言
本规程是依据OIMLR35-1：2007《通用长度实物量具》（MaterialMeasuresof LengthforGeneralUse）的规定、按照JJF1002一2010《国家计量检定规程编写规则》 的要求，对JJG741一2005《标准钢卷尺》进行修订的。与JJG741一2005相比，除编辑性修改及计量文献更新外，主要技术变化如下：
删除了因瓦标准尺部分，改为因瓦标准尺可参照此规程校准；修改了尺带厚度计量性能要求；修改了示值误差稳定性的计量性能要求；
一
修改了全长大于20m的张紧力要求；删除了对尺盒的外观要求，标准钢卷尺的尺带首端增加标明制造单位或商标、
张紧力及温度线膨胀系数的要求；
增加了对检定台摩擦力的要求；标准钢卷尺温度线膨胀系数改为按批次抽样检定：修改了尺边直线度的检定方法；增加了标准钢卷尺尺带宽度差、厚度差检定方法的描述；修改了标准钢卷尺示值误差检定方法；
一
修改了标准钢卷尺示值误差的不确定度要求；增加了附录C标准钢卷尺检定结果的使用方法。
本规程的历次版本发布情况：
JJG741—2005。
II J.JG741—2022
标准钢卷尺
1范围
本规程适用于标准钢卷尺的首次检定、后续检定和使用中检查。因瓦标准尺、元尺标准尺可参照本规程校准。
2 引用文件
本规程引用了下列文件： JJG306—200424m因瓦基线尺 JJF1001一2011通用计量术语及定义 JJF1059.1一2012测量不确定度评定与表示 JJF1094一2002测量仪器特性评定凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
标准钢卷尺是一种用优质钢制造的钢带，经精密刻制而成的线纹类长度计量标准器具，主要用于对普通钢卷尺、测深钢卷尺等线纹工作量具进行量值传递，也可直接用于精密工程测量。
标准钢卷尺有5m、10m、20m、30m、50m等各种规格，也可根据用户的特殊需要制成其他规格。
4计量性能要求
4.1尺边直线度
标准钢卷尺的尺边直线度在每米内应不大于0.5mm。 4.2尺带宽度、厚度
尺带宽度为（12~15）mm，宽度差不大于0.2mm；尺带厚度为（0.22~0.50）mm，厚度差不大于0.02mm。
4.3线纹宽度
标准钢卷尺线纹宽度为（0.08～0.12）mm，宽度差应不大于0.02mm。 4.4标尺间隔误差
标准钢卷尺标尺间隔的最大允许误差见表1。
1 J.JG741—2022
表1标尺间隔最大允许误差
标尺间隔 1 mm 10 mm 100 mm 1000mm
最大允许误差 ±0.03mm ±0.04mm ±0.06mm ±0.08mm
4.5 示值误差
标准钢卷尺示值最大允许误差见表2。
表2示值最大允许误差
被测间隔 100 mm
最大允许误差 ±0.06mm ±0.08mm
200mm~1000mm 大于1000mm
±(0.03mm+3X10-5L)
注：式中L为标准钢卷尺实际长度，以米分段计算，取大于L的最小整米数。 注：标准钢卷尺的标尺间隔最大允许误差及示值最大允许误差是在平托状态、参考温度为20℃、
在规定张紧力下的最大允许误差。
4.6示值误差稳定性
标准钢卷尺示值的年变化量，应不大于0.02mm十1×10-5L（式中L为标准钢卷尺实际长度，以米分段计算，取大于L的最小整米数）。 4.7温度线膨胀系数
标准钢卷尺的平均温度线膨胀系数应在（11.5士1）×10-6℃-1的范围内。 温度线膨胀系数作为材料的基本性能，应由标准钢卷尺的生产厂抽样检定。
5通用技术要求
5.1标识
在标准钢卷尺的尺带首端，一般标明产品编号、型号规格、制造单位或商标、张紧力及温度线膨胀系数。 5.2外观 5.2.1标准钢卷尺两端拉环应牢固，尺带首、尾两端应各留500mm左右的空白带。 尺带平铺在检定台上，加规定的张紧力后，尺带表面应平整，不得有影响计量性能的明显的折痕、划痕、锈斑、脱皮现象；尺带两边应平滑，不得有毛刺、缺口、卷边等现象。 5.2.2标准钢卷尺全部线纹和标尺数码必须刻制而成，线纹应均匀、清晰、与尺边垂直且延伸到尺边，不得有断线、重线的现象。 5.2.3线纹分布 2 J.JG741—2022
第一米内的分度值为1mm；从第二米起的分度值为0.5m，但在每半米和每整米线纹的前后（5～20）mm范围内的分度值为1mm；毫米、5毫米和厘米的线纹长度应有明显区别。
标准钢卷尺的线纹方向应与钢卷尺的线纹方向相对应，见图1。
钢卷尺
L
(
L
LKO
50
n
标准钢卷尺
图1标准钢卷尺与钢卷尺的线纹方向
5.2.4标尺数码
在第一米内每10cm线纹处，标上以厘米为计数单位的数值；1m以后，在每半米线纹处，标上数值“50”，在每整米线纹处，应自零线纹算起，逐米标上以米为计数单位的量值；表示厘米和米的数码的字号，应有所区别。允许根据客户使用要求刻制标准钢卷尺。 5.2.5首次检定的标准钢卷尺应符合上述外观要求，后续检定及使用中检查的标准钢卷尺，允许有不影响计量性能的外观缺陷。
6计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
6.1检定条件 6.1.1检定环境要求
检定时，环境温度应控制在（20士1）℃，室温每小时变化不大于0.5℃，当测量长度≤10m时，沿测线方向的最大温差不大于0.5℃；当测量长度>10m时，沿测线方向的最大温差不大于1℃。检定前，标准钢卷尺在检定温度下恒温不少于4h。 6.1.2张紧力
全长为20m及以下的标准钢卷尺应在（49士0.5）N的张紧力下检定，大于20m 的标准钢卷尺应在（98士1）N的张紧力下检定。对于特殊要求的标准钢卷尺可在规定的张紧力下检定。
注：此处张紧力为标准钢卷尺在平托状态下所受的综合力，包含拉力与检定台摩擦力。 6.1.3检定设备
使用的检定设备见表3。 6.2检定项目
标准钢卷尺的检定项目见表3。
3
