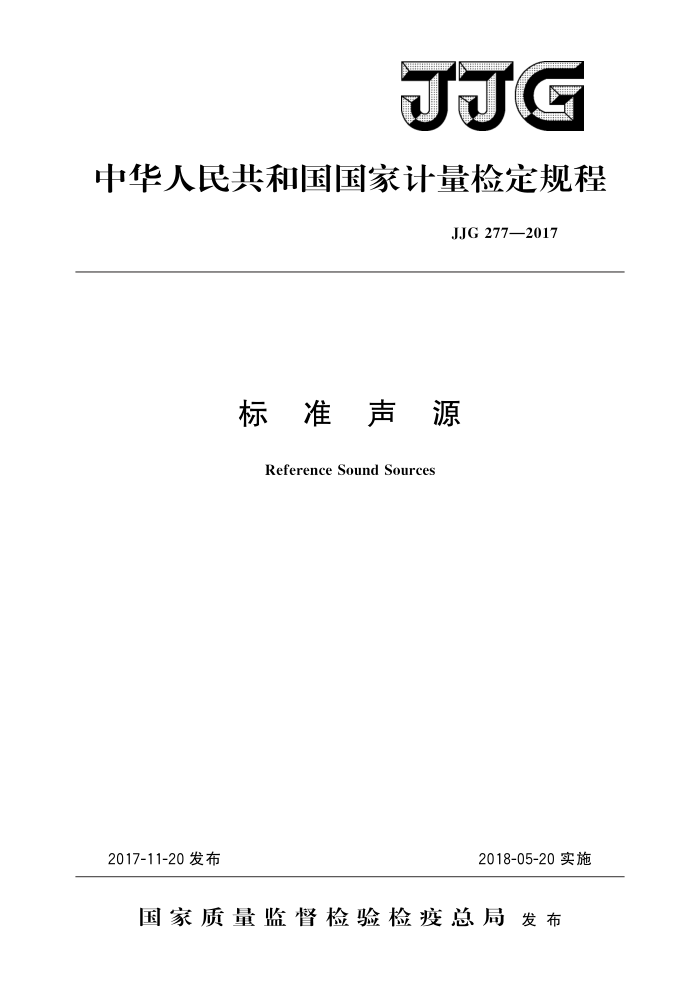

JJG
中华人民共和国国家计量检定规程
JJG 277—2017
标准声源
Reference Sound Sources
2018-05-20实施
2017-11-20发布
国家质量监督检验检疫总局发布 JJG277—2017
标准声源检定规程 Verification Regulation of Reference Sound Sources
JJG 277—2017 代替JJG277—1998
归口 单 位：全国声学计量技术委员会起草 单： 位：中国计量科学研究院
湖北省计量测试技术研究院河南省计量科学研究院无锡吉兴汽车声学部件科技有限公司
本规程委托全国声学计量技术委员会负责解释 JJG 277—2017
本规程起草人：
牛锋（中国计量科学研究院）姚秋平（湖北省计量测试技术研究院）卫平 (河南省计量科学研究院) 何龙标（中国计量科学研究院）黄威（无锡吉兴汽车声学部件科技有限公司）冯秀娟（中国计量科学研究院） JJG277—2017
目 录
引言 1
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (8) (9) (10) (12) (14)
范围· 2 引用文件· 3 术语和计量单位· 3.1一个反射面上方自由声场· 3.2半消声室 3.3 测量表面. 3.4 表面声压级 3.5 声功率级 3.6 指向性指数 3.7 测试频率范围…· 4 概述：
计量性能要求 5.1 频带声功率级和A计权声功率级 5.2 指向性指数 5.3声功率输出的短时稳定性 6
5
通用技术要求， 6.1 标志· 6.2 尺寸 6.3 出厂技术资料
计量器具控制 7. 1 检定条件： 7. 2 检定项目· 7. 3 检定方法 7. 4 检定结果的处理·： 7.5 检定周期. 附录A倍频程或1/3倍频程声功率级合成A计权声功率级的方法附录B 传声器位置示意图附录 C 检定证书和检定结果通知书的内页格式
7
I J.JG277—2017
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》给出的规则和格式编制。
本规程在技术方面主要参考了国际标准ISO6926：2016《声学用于声功率级测定的标准声源的性能与校准要求》、ISO3745：2012《声学声压法测定噪声源声功率级和声能量级消声室和半消声室精密法》和ISO3741：2010《声学声压法测定噪声源声功率级和声能量级混响室精密法》。
本规程是对JJG277一1998《标准声源》的修订，与JJG277一1998相比，主要修订内容如下：
增加了引用文件；增加了术语和计量单位；一删除了电源电压变化影响的内容；根据国际标准ISO6926：2016《声学用于声功率级测定的标准声源的性能
与校准要求》，修改了各计量特性的要求。
-扩展了半消声室法标准声源的频率适用范围，从100Hz～10000Hz扩展到
50Hz～20000Hz，并给出了扩展频率处的计量特性的要求。
一根据国际标准ISO3745：2012《声学声压法测定噪声源声功率级和声能量
级消声室和半消声室精密法》，修改了半消声室中半球形测量表面上的传声器数量和位置，并在附录B中给出了其他测量路径的布点方法；在声功率级的计算公式中引人了新的环境修正值。
根据国际标准ISO3741：2010《声学声压法测定噪声源声功率级和声能量
级混响室精密法》，修改了混响室中测试的相关内容。
本规程的历次版本发布情况：
JJG277—1998; JJG277—1981。
II J.JG277—2017
标准声源检定规程
1范围
本规程适用于标准声源的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： JJG176—2005声校准器 JJG449一2014倍频程和分数倍频程滤波器 JJF1001一2011通用计量术语及定义 JJF1034一2005声学计量名词术语及定义 JJF1288一2011多通道声分析仪校准规范 GB/T3102.7一1993声学的量和单位 GB/T3947—1996声学名词术语 GB/T17247.1一2000声学户外声传播衰减第1部分：大气声吸收的计算 GB/T20441.4一2006测量传声器第4部分：工作标准传声器规范 ISO3741：2010声学声压法测定噪声源声功率级和声能量级混响室精密法
(Acoustics-Determination of sound power levels and sound energy levels of noise sources using sound pressurePrecision methods for reverberation test rooms)
ISO3745：2012声学声压法测定噪声源声功率级和声能量级消声室和半消声室精密法（Acoustics-Determinationof soundpowerlevelsand soundenergylevelsof noise sources using sound pressurePrecision methods for anechoic rooms and hemi-ane choic rooms)
ISO6926：2016声学用于声功率级测定的标准声源的性能与校准要求（Acous ticsRequirements for the performance and calibration of reference sound sources used for the determination of sound power levels)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
本规程采用GB/T3102.7一1993中规定的量和单位。 JJF1001一2011、JJF1034一2005和GB/T3947一1996中界定的及以下术语和定义
适用于本规程。
本规程根据需要，引用了ISO6926：2016和ISO3745：2012中的以下术语和定义：
1 J.JG277—2017
Lpf一一在相同距离的测量表面上平均得到的表面声压级，dB 在半消声室中，测量表面为半球面。 ［ISO6926：2016，定义3.9］
3.7测试频率范围frequencyrangeofinterest
通常即中心频率由100Hz～10000Hz的1/3倍频程。 注：如果能够满足本规程要求，频率范围可扩展到上限20000Hz，下限50Hz ［ISO6926：2016，定义3.10]
4概述
标准声源是便携的，一般为电动声源、气动声源或其他噪声发生设备，伴有控制电路产生符合本规程的宽带稳定输出。可用于比较法测量固定声源的发射噪声的声功率，还可用于声学环境达标验收测试和估算声学环境对于由放置于该环境中的一个或多个声源所产生的声压级的影响
5计量性能要求
5.1频带声功率级和A计权声功率级
标准声源应至少在1/3倍频程中心频率100Hz～10000Hz范围内能够产生宽带稳
态声，且所有1/3倍频程声功率级之间的级差应在12dB范围内，相邻两个1/3倍频程声功率级差不应超过3dB。若频率范围扩展到100Hz～10000Hz范围外，在扩展频率范围内所有1/3倍频程声功率级之间的级差和相邻两个1/3倍频程声功率级差的要求分别扩展为16dB和4dB。 5.2指向性指数
在符合要求的半消声室进行测量时，中心频率在100Hz～10000Hz范围内任一
1/3倍频程声源的指向性指数不应超过6dB。 5.3声功率输出的短时稳定性
标准声源的1/3倍频程声功率级随时间应保持恒定，在重复条件下测得的标准偏差不应超过表1给出的限值。
表1在重复条件下标准声源声功率级的最大标准偏差 1/3倍频程中心频率/Hz
重复条件下标准偏差/dB
0. 8 0. 4 0. 2
50~80 100~160 200~20000
6通用技术要求 6.1标志
标准声源应具有以下清晰而耐久的标志：
3
