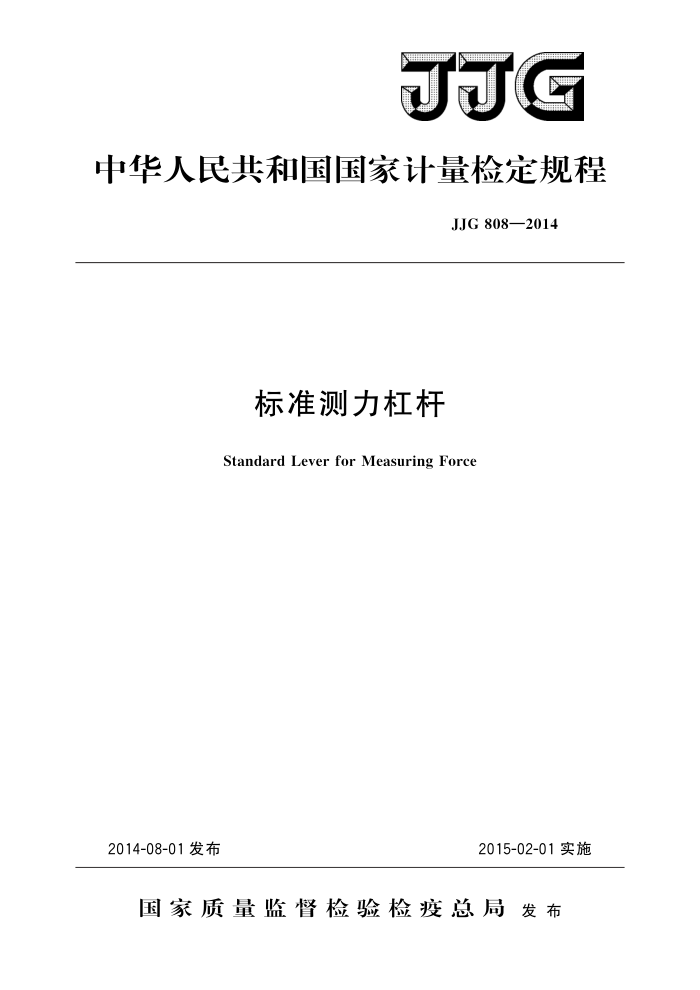

JJG
中华人民共和国国家计量检定规程
JJG808—2014
标准测力杠杆
Standard Lever for Measuring Force
2015-02-01实施
2014-08-01发布
国家质量监督检验检疫总局发布 JJG 808—2014
标准测力杠杆检定规程
JJG 808—2014 代替JJG808—1993
Verification Regulation of
Standard Lever for Measuring Force
归口单位：全国力值硬度计量技术委员会
主要起草单位：常州市计量测试技术研究所
江苏省计量科学研究院中国船舶重工集团公司第七零四研究所
参加起草单位：上海且图计量测试技术有限公司
本规程委托全国力值硬度计量技术委员会负责解释 JJG 808—2014
本规程主要起草人：
何建新（常州市计量测试技术研究所）赵峰（江苏省计量科学研究院）张贵仁（中国船舶重工集团公司第七零四研究所）
参加起草人：
毛勤卫（常州市计量测试技术研究所）李志峰（常州市计量测试技术研究所）付少华（江苏省计量科学研究院）张崧（上海旦图计量测试技术有限公司） JJG808—2014
目 录
引言 1 范围· 2 引用文件· 3 术语和计量单位 3.1术语 3.2符号、含义及单位·
(IⅢI) (1) (1) (1) (1) (1) (2) (3) (3) (3) (3) (4) (4) (4) (6) (6) (7) (9) (11) (13) (14)
概述· 5 计量性能要求. 5.1测力杠杆的准确度级别划分及技术指标 5.2水准器与测力杠杆尺身上表面平行度.· 6 通用技术要求· 7 计量器具控制 7.1检定条件。 7. 2 检定项目和检定方法· 7. 3 检定结果的处理· 7.4 检定周期· 附录A 码检定标准测力杠杆方法附录 B 检定证书内页格式 .... 附录 C 检定结果通知书内页格式附录 D 检定记录格式附录E 中国主要城市重力加速度值
4
- JJG808—2014
引言
本规程按照JJF1002一2012《国家计量检定规程编写规则》给出的规则编写。 本规程代替JJG808一1993《标准测力杠杆》。 与JJG808一1993相比，除编辑性修改外，主要技术变化如下：
增加了引言；增加了引用文件（见2）；增加了术语和计量单位（见3）；增加了测力杠杆组成结构图和测力杠杆检定示意图（见图1和图2）；统一了测量下限误差指标（见5.1）；删除了原规程上连接器相互间质量差的要求内容；删除了原规程测力杠杆超载试验的相关内容；修改了专用础码的质量相对误差要求并规范了相应检测方法（见5.1、7.2.3）；修改了鉴别阈指标和相应检测方法（见5.1、7.2.6）；修改了空、满载刀承副位移力值误差的指标和计算公式（见5.1、7.2.7）；修改了附录A；修改了检定证书内页格式（见附录B）；修改了检定结果通知书内页格式（见附录C）；修改了检定记录格式（见附录D)；修改了重力加速度值的近似计算公式（见附录E）。
JJG808历次版本的发布情况为：
JJG808—1993《标准测力杠杆》。
II JJG 808—2014
标准测力杠杆检定规程
1范围
本规程适用于测量上限不大于6kN的不等臂标准测力杠杆（以下简称测力杠杆）的首次检定、后续检定和使用中检查
测量上限大于6kN的测力杠杆可参照本规程进行。 2 引用文件
JJG99—2006础码 JJG144—2007标准测力仪凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位 3.1术语 3.1.1重点weightpoint
测力杠杆上专用码施加重力的刀刃位置。 3.1.2点forcepoint
测力杠杆上将专用码施加的重力放大后输出的刀刃位置。 3.1.3支点supportingpoint
测力杠杆上平衡重点和力点的刀刃位置。 3.1.4杠杆比leveramplification一ratio
测力杠杆上重点到支点的距离与力点到支点的距离之比。 3.1.5刀承副combinationof knifeandknifebearing
测力杠杆上刀子和刀承的组合。 3.1.6杠杆基数leverbase
测力杠杆呈水平平衡状态时的测量下限，由测力杠杆尺身、上连接器、增碗盘和支点端力共同作用并在力点输出的力值。 3.2符号、含义及单位
本规程使用的符号、含义及单位见表1。
表1符号、含义及单位
序号 符号
含义
单位 kg kg %
me m 0m
专用码标称折算质量值专用码实际折算质量值专用础码的质量相对误差
1 2 3
1 JJG808—2014
12
1
11
10
图1测力杠杆组成结构图
1一支点吊耳；2一力点吊耳；3一上连接件；4一力点刀；5一尺身；6一水准器；7一重点刀；
8—重点吊耳；9—增碗盘；10一专用码；11—下连接件；12—刀承；13—支点刀
5计量性能要求
5.1 测力杠杆的准确度级别划分及技术指标
测力杠杆的准确度级别划分及技术指标见表2。
表2测力杠杆准确度级别划分及技术指标项目准确度级别
序号 1 2 3 4 5 6 7 水准器与测力杠杆尺身上表面平行度
技术要求
0. 1
0. 3
专用码质量相对误差/%
±0.02 4.0
杠杆基数比/%FS
鉴别阅/%
0.03 ±0.05 ±0. 1 0. 1
0. 1 ±0.15 ±0.3 0. 3
刀承副位移引起的力值相对误差/%
力值相对误差/% 力值重复性/%
5.2
水准器与测力杠杆尺身上表面平行度不得大于0.5mm/m。
通用技术要求
6
a）测力杠杆尺身表面应光洁，无划痕、毛刺、锈斑等明显外观缺陷，刀承、刀刃、 吊耳不得有裂纹、损伤及其他缺陷。附件齐全且不得互换使用。测力杠杆尺身及其附件应稳固地安放在坚固的专用仪器箱中。
3
