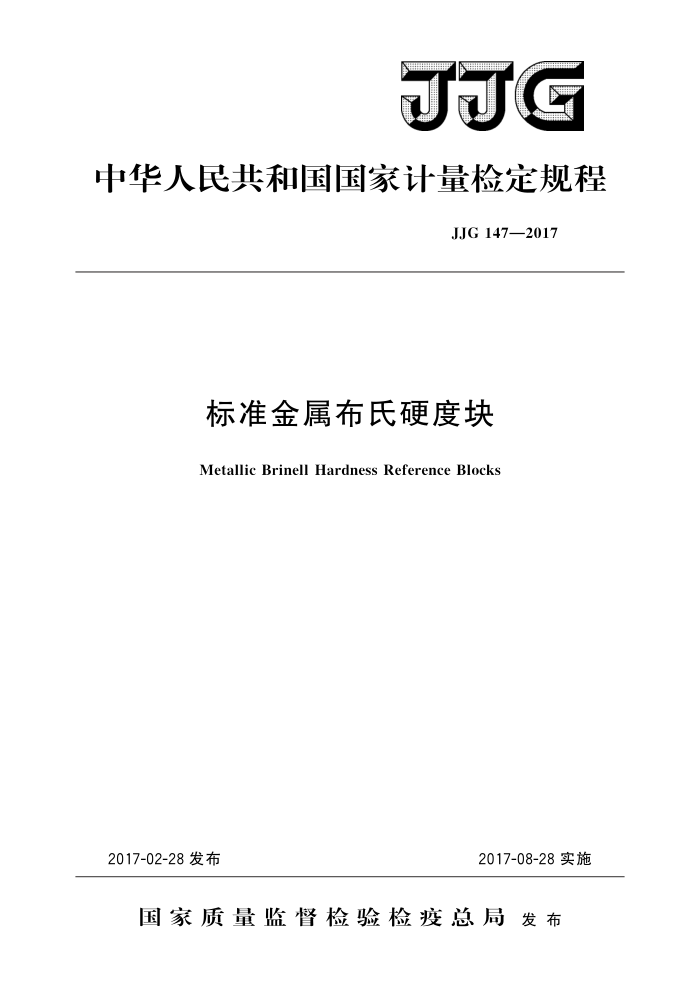

JJG
中华人民共和国国家计量检定规程
JJG 147—2017
标准金属布氏硬度块
MetallicBrinell Hardness Reference Blocks
2017-02-28 发布
2017-08-28实施
国家质量监督检验检疫总局发布 JJG 147—2017
标准金属布氏硬度块
检定规程
JJG 147—2017 代替JJG147—2005
Verification Regulation of Metallic Brinell
Hardness Reference Blocks
归口单位：全国力值硬度计量技术委员会主要起草单位：中国计量科学研究院
浙江省计量科学研究院莱州华银试验仪器有限公司上海市质量监督检验技术研究院
参加起草单位：中国测试技术研究院
北京市计量检测科学研究院
泉州市丰泽东海仪器硬度块厂
沈阳天星试验仪器有限公司
本规程委托全国力值硬度计量技术委员会负责解释 JJG 147—2017
本规程主要起草人：
刘吉萍（中国计量科学研究院）曹灏（浙江省计量科学研究院）王敬涛（莱州华银试验仪器有限公司）沈琪（上海市质量监督检验技术研究院）
参加起草人：
徐志敏（中国测试技术研究院）
汪宁溪（北京市计量检测科学研究院）
陈俊新薪（泉州市丰泽东海仪器硬度块厂）
张凤林（沈阳天星试验仪器有限公司） JJG147—2017
目 录
引言 1 范围· 2 引用文献 3 概述·
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (4) (6) (6) (7) (9) (10)
计量性能要求 4.1 标准块的均匀度Jrel（d） 4. 2 标准块的硬度范围· 4.3 标准压痕· 4.4标准块的稳定性·
4
通用技术要求· 5. 1 标准块的几何参数和表面粗糙度· 5.2 标准块的其他要求 6计量器具控制
5
检定条件 6.2 检定项目和检定方法· 6.3检定结果的处理 6.4检定周期. 附录A标准金属布氏硬度块校准不确定度评定示例 . 附录B标准金属布氏硬度块检定原始记录格式附录C标准金属布氏硬度块检定证书和检定结果通知书内页格式
6.1
- JJG147—2017
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》进行修订。本规程与
JJG147一2005相比，主要变化如下：
修改了原规程中标准硬度块均匀度的定义，与ISO6506-3：2014中的均匀度
定义一致；
修改了标准硬度块的硬度范围，与ISO6506-3：2014中的要求一致；增加了标准压痕的定义和要求；
-
一给出了标准压痕有效数据位数要求；
将硬度块的外观检验、一70℃以下温度的深冷处理并经过至少半年以上的自
然时效等要求放在硬度块出厂检验中。
本规程历次版本的发布情况为：
JJG147—2005; JJG147—1991; JJG147—1984。
II JJG147—2017
标准金属布氏硬度块检定规程
1范围
本规程适用于标准金属布氏硬度块的首次检定、后续检定和使用中检验。
2引用文献
本规程引用了下列文件： JJG2005布氏硬度计量器具检定系统 JJF1011一2006力值与硬度计量术语及定义 ISO6506-1：2014金属材料布氏硬度试验第1部分：试验方法（Metallicmate-
rialsBrinell hardness test—Part l: Test method)
ISO6506-3：2014金属材料布氏硬度试验第3部分：标准块的校准（Metallid materialsBrinellhardness testPart 3:Calibration of reference blocks)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3概述
标准金属布氏硬度块（以下简称标准块）是对金属布氏硬度计进行示值检定的标准器具。
布氏硬度试验的原理是将一定直径的硬质合金球以规定的试验力压入试样表面，经规定的保持时间后卸除试验力，测量试样表面的压痕直径。按式（1）计算布氏硬度值：
2F
(1)
HBW=k:
元D(D-/D2-d)
式中： HBW-
布氏硬度值；
k—一单位换算系数，k=0.102； F一试验力，N; D—球直径，mm; d一一压痕直径，mm。
布氏硬度试验的压头用球材质为硬质合金，布氏硬度符号是HBW。 注：锤击式布氏硬度试验可使用钢球压头，硬度符号为“HBS”。 标准块硬度值的表示方法：符号HBW前为硬度值，符号HBW后按顺序用数字表
示球直径、试验力和试验力保持时间（s），试验力保持时间为10s～15s的可不标注。
例：200HBW10/3000/30表示布氏硬度值为200、硬质合金球压头直径为10mm、 试验力为3000×9.807N、试验力保持时间为30s。
1 JJG147—2017
4计量性能要求
4. 1 标准块的均匀度Jrel（d）
标准块的均匀度要求见表1，
表1标准块的均匀度最大允许值要求
均匀度Jrl（d）
5个压痕直径的算术平均值d
% 2. 0 1. 5 1. 0
mm
d<0.5 0.5≤d≤1 a>1
注：硬度值低于225HBW时，标准块均匀度的最大允许值可以是2.0%。
4. 2 标准块的硬度范围
标准块的硬度范围要求见表2。
表2标准块的硬度范围要求
硬度标尺
硬度范围（HBW）
HBW10/3000 HBW 5/750 HBW2.5/187.5
<250 250≤HBW≤450
>450
HBW1/30
HBW10/1000 HBW5/250 HBW 2.5/62.5 HBW1/10
<100 100≤HBW≤200
>200
HBW10/500 HBW5/125 HBW2.5/31.25
<70 70≤HBW≤100
>100
HBW 1/5
HBW10/250 HBW5/62.5 HBW2.5/15.625
<70
HBW1/2.5
4.3 标准压痕
标准压痕的有效位数要求见表3。
2 JJG147—2017
表3标准压痕的直径有效数字位数要求
压痕直径d/mm
标准压痕直径d。/mm有效数字位数
d<1 1≤d<2.5 d≥2.5
5 4 4
4.4 标准块的稳定性
标准块的稳定性要求见表4。
表 4 4标准块的稳定性要求
稳定性 % (d) 1. 0 0. 8 0. 6 0. 5
硬度范围
70>HBW 100>HBW>70 200>HBW>100 450>HBW>250
5 通用技术要求 5.1 标准块的几何参数和表面粗糙度
标准块的几何参数和表面粗糙度的要求见表5。
表5标准块的几何参数和表面粗糙度要求尺寸
表面粗糙度R.
工作面与支撑 工作面与支撑
标尺
厚度 工作面 支撑面 面的平行度 面的平面度
长×宽或直径
mm
mm
mm
mm
μm
μm
HBW10/3000 HBW10/1000 HBW5/750 100×80或$100 >12 ≤0.2 M0.8 ≤0.04/50 HBW5/250 HBW 2.5/187.5 HBW2.5/62.5 60×40或$64 >6 M0.1 M0.8 ≤0.03/50
100×80或$100 >16 ≤0.3 M0.8
≤0.05/50
≤0.04
≤0.03
≤0.02
HBW1/30 HBW 1/10 注:
R，的取样长度L=0.8mm。
1 2 硬度块周边、尖角倒钝。 3
标准块的硬度大于150HBW时，对于直径为10mm的布氏压头用球，标准块的厚度可选用12mm。 特殊形状的硬度块，必须满足标准块表面粗糙度、工作面与支持面平行度和工作面、支持
4
面平面度要求。
3
