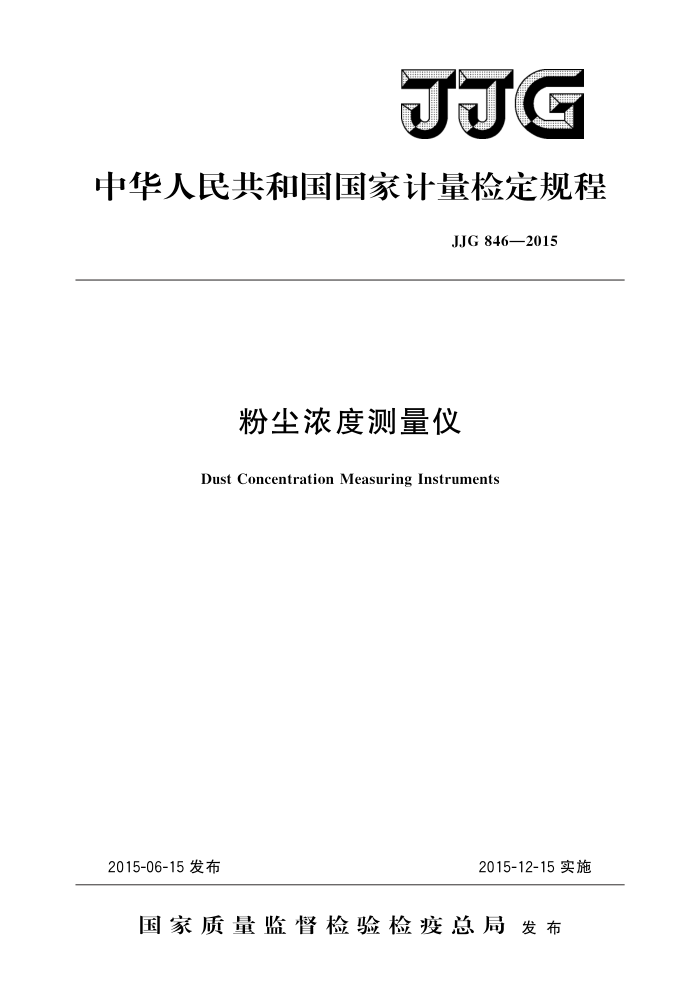

JJG
中华人民共和国国家计量检定规程
JJG 846—2015
粉尘浓度测量仪
Dust Concentration Measuring Instruments
2015-06-15发布
2015-12-15实施
国家质量监督检验检疫总局发布 JJG846—2015
粉尘浓度测量仪
检定规程
JJG 846—2015 代替JJG846—1993
Verification Regulation of Dust
Concentration Measuring Instruments
归口单位：全国环境化学计量技术委员会主要起草单位：国家矿山安全计量站
中国计量科学研究院
参加起草单位：淮南润成科技股份有限公司
郑州市光力科技股份有限公司常熟矿山机电器材有限公司
北京绿林创新数码科技有限公司
本规程委托全国环境化学计量技术委员会负责解释 JJG846—2015
本规程主要起草人：
陈福民（国家矿山安全计量站）张文阁（中国计量科学研究院）
付建涛（国家矿山安全计量站）
参加起草人：
孙超 (淮南润成科技股份有限公司) 赵彤宇（郑州市光力科技股份有限公司）范人杰（常熟矿山机电器材有限公司）张晶（北京绿林创新数码科技有限公司） JJG846—2015
目 录
(IⅢ) (1) (1) (1) (1) (1) (1) (1) (1 ) (1) (2) (2) (2) (3) (3) (6) (6) (7) (8) (11)
引言 1 范围·
概述· 3 计量性能要求 3.1示值误差 3.2示值重复性 4 通用技术要求·· 4.1外观及标志 4.2绝缘电阻. 4.3 绝缘强度· 5计量器具控制. 5.1 检定环境条件 5. 2 检定设备.. 5.3 检定项目. 5. 4 检定方法· 5. 5 检定结果处理 5.6 检定周期·· 附录A参考粉尘仪的示值误差校准方法附录B 检定证书/检定结果通知书内页格式附录 C 检定原始记录格式
2
- JJG846—2015
引言
本规程依据JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》的规定而编写。
本规程是对JJG846一1993《光散射式数字粉尘测试仪》的修订，与JJG846- 1993相比，除编辑性修改外，主要技术变化如下：
根据目前仪器的技术发展状况，规程名称更改为“粉尘浓度测量仪”，主要原
因是随着技术的发展，近年出现了大量的其他原理的同类仪器（如β射线法及光透法等)；
适用范围扩大了，不仅包括原来的光散射式数字粉尘测试仪，还包括其他原理
的粉尘浓度测量仪；
技术指标进行了必要的修改，如：删除了原规程规定的主要计量指标为灵敏
度，用校正粒子检定时，其相对误差不超过土2%；用不同浓度的校正粒子检定时，其相对误差不超过士10%；基底值不大于10CPM。修改为通用的指标：示值误差应不超过士20%（见3.1）；示值重复性应不大于10%（见3.2）；
计量器具控制中的标准器具对应进行了修改，原规程用的“检定箱”，且未规
定其技术要求，造成操作性较差；本规程修改为“高浓度粉尘发生装置”和低浓度粉尘发生装置”，并规定了其技术要求，以便分别适用于不同量程的粉尘浓度测量仪（见 5.2.1);
一根据技术指标和检定方法的变化，细化了高浓度粉尘测量仪和低浓度粉尘测量
仪的检定方法，以便适应不同行业不同量程该类仪器的技术和使用状况（见5.4.2）；
一增加了附录A，对“参考粉尘仪”的技术参数、量值溯源方法等进行了规定
（见附录A）；
一增加了检定证书/检定结果通知书的内页格式（见附录B），增加了检定原始记
录格式（见附录C）。
本规程的历次版本发布情况为：
JJG846—1993
II JJG846—2015
粉尘浓度测量仪检定规程
1范围
本规程适用于粉尘浓度测量仪（以下简称粉尘仪）的首次检定、后续检定及使用中
检查。 2概述
粉尘仪是用于测量悬浮在空气中颗粒物质量浓度的仪器，并能显示浓度值或输出浓度信号。粉尘仪的原理主要是用光散射法、β射线法及光透法等将粉尘浓度信号转换成电信号，再通过二次仪表显示。
粉尘仪一般由粉尘浓度转换组件、采样头（含切割器或分离器）、抽气泵、电源、 电路等部分组成。某些粉尘仪还具有流量计、采样时间显示或设定、采样体积显示或设定、信号输出等结构或功能。
粉尘仪按测量范围分为高浓度粉尘仪（测量范围一般为10mg/m3～1000mg/m3）和低浓度粉尘仪（测量范围一般为0.1mg/m3~10mg/m"）。
3计量性能要求 3.1示值误差
示值误差应不超过土20%。 3.2示值重复性
示值重复性应不大于10%。对光学原理的粉尘仪，若采用标准透光膜板测试，其示值重复性应不大于2%。
4通用技术要求
4.1外观及标志 4.1.1粉尘仪的铭牌上应有产品名称、型号、出厂编号、制造日期、制造厂名，国产粉尘仪应有制造计量器具许可证标志和编号，防爆型粉尘仪应有防爆标志和编号。 4.1.2粉尘仪表面及采样头（含切割器或分离器）等部件不得有明显凹痕、裂缝、变形等影响正常工作的缺陷 4.1.3粉尘仪连接可靠，各旋钮和按键应能正常操作和控制。通电后，显示部分应清晰、完整。 4.2绝缘电阻
对使用交流电源的粉尘仪，绝缘电阻应不小于20MQ2。 4.3绝缘强度
对使用交流电源的粉尘仪，应能承受交流有效值为1500V、频率为50Hz的电压，泄漏电流不大于5mA，持续时间1min，无飞弧和击穿现象。
1 JJG846—2015
5.3检定项目
粉尘仪首次检定、后续检定和使用中检查项目如表1所示。
表1 粉尘仪首次检定、后续检定和使用中检查项目一览表
首次检定 x + + + +
后续检定 + + + x
使用中检查
检定项目
序号
x
外观及标志 2 示值误差 3 示值重复性 4 绝缘电阻
1
+
绝缘强度注：1.表中“十”为需要检定的项目，“二”为不需要检定的项目。
5
2.绝缘电阻和绝缘强度两项只对使用交流电源的粉尘采样器要求。 3．修理或更换主要部件后的检定，按首次检定进行。
5.4检定方法 5.4.1外观及标志
粉尘仪的外观和标志用手感、目察法检查。 5.4.2示值误差 5.4.2.1试验前的准备及相关要求
当粉尘仪的测量范围上限大于10mg/m3时，发尘装置应使用高浓度粉尘发生装置，并选用5.4.2.2规定的方法；当被检粉尘仪的测量范围上限小于或等于10mg/m 时，发尘装置应使用低浓度粉尘发生装置或标准粒子发生装置，并选用5.4.2.3规定的方法。
对于含有总粉尘采样功能的仪器，示值误差检测采用其总粉尘采样功能；对于只能测量呼吸性粉尘（或带有单一粒径切割器）的粉尘仪，标准采样装置应增加连接与被检粉尘仪相同的分离装置（或单一粒径切割器）。
粉尘仪及标准采样装置应优选放置在粉尘环境中，但其对流场的阻塞面积应不超过
5%；若放置在粉尘环境以外，则应将采样头及滤膜放置在粉尘环境内，且采样传输管的形状、大小、材料应完全相同，保证采样粉尘的传输效率相同。
试验前，应按粉尘仪使用说明书的要求作好相关的准备工作，如：确定试验粉尘的粉尘系数（K值）等。 5.4.2.2当粉尘仪的测量范围上限大于10mg/m时，测量示值误差的检定系统可参照如图1所示的装置。
