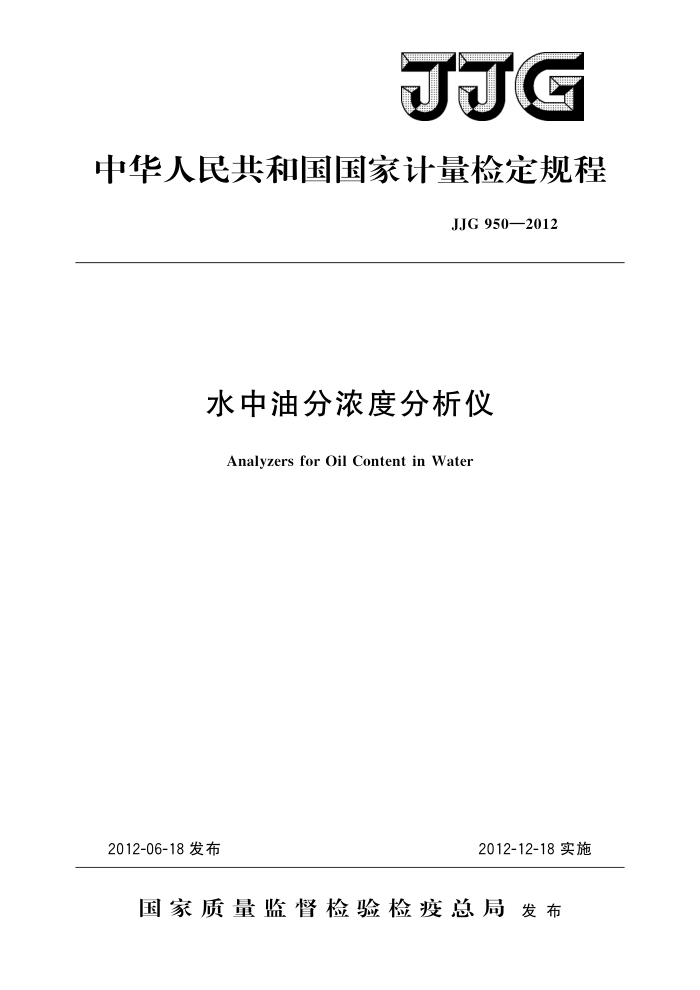

JJG
中华人民共和国国家计量检定规程
JJG950—2012
水中油分浓度分析仪
Analyzers for Oil Content in Water
2012-06-18发布
2012-12-18实施
国家质量监督检验检疫总局发布 JJG 950—2012
水中油分浓度分析仪
检定规程 Verification Regulation of
JJG 950—2012 代替JJG950—2000
Analyzers for Oil Contentin Water
归口单位：全国环境化学计量技术委员会主要起草单位：北京市计量检测科学研究院参加起草单位：北京华夏科创仪器技术有限公司
河南省计量科学研究院
佛山分析仪有限公司
本规程委托全国环境化学计量技术委员会负责解释 JJG 950—2012
本规程主要起草人：
沈正生（北京市计量检测科学研究院）张宝珠（北京市计量检测科学研究院）
参加起草人：
李孜琮（北京市计量检测科学研究院）张新民（北京华夏科创仪器技术有限公司）朱茜（河南省计量科学研究院）叶千均（佛山分析仪有限公司） JJG950—2012
录
目
引言 1
(IⅡ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (6) (6) (7) (9) (11) (13) (15) (17) (19)
范围·. 2 概述· 3 计量性能要求 3.1A类仪器 3.2B类仪器 4通用技术要求 4.1外观.. 4.2绝缘电阻· 5计量器具控制 5.1 检定条件... 5.2 检定项目. 5.3 检定方法 5. 4 检定结果的处理 5. 5 检定周期附录A 检定记录格式（A类仪器）附录 B 检定记录格式（B类仪器）附录 C 检定证书内页格式（A类仪器）附录 D 检定证书内页格式（B类仪器）附录E 检定结果通知书内页格式（A类仪器）附录F 检定结果通知书内页格式（B类仪器）附录G 四氯化碳纯化及检验方法
.
- JJG950—2012
引言
JJG950一2012是对JJG950一2000版本进行修订的。与JJG950一2000相比，除编辑性修改外主要技术变化如下：
增加了引言部分；本规程是按照GB/T16488一1996《水质 石油类和动植物油的测定 红外光
度法》中水中油分浓度分析仪的分析方法进行制定的；
一增加了红外分光光度法仪器的检定内容；一增加了附录四氯化碳纯化及检验方法；一本规程引用了ASTMD3921一96《石油、润滑脂及水中石油烃的标准试验方
法》(StandardTestMethod for Oil and GreaseandPetroleumHydrocarbons inWater)。
II J.JG950—2012
3.2.1示值误差
示值误差不超过士8%。 3.2.2重复性
重复性不大于2%。 3.2.3漂移
仪器连续运行30min，零点漂移不超过士0.5mg/L，示值漂移不超过士5%。 3.2.4电源电压的影响
使用交流电的仪器，当电源电压在额定电压的士10%范围内变化时，仪器的示值误差应符合3.2.1的要求。
4通用技术要求
4.1外观 4.1.1仪器应有名称、型号、出厂编号、制造日期、制造厂名、工作电压及频率等标识，国产仪器应有制造生产许可标志及编号。 4.1.2仪器不应有妨碍正常工作的机械损伤；各调节器转动灵活，定位准确；各固定件应无松动；样品池及液路无泄漏；通电后，数字显示完整清晰。 4.2绝缘电阻
使用交流电源的仪器，绝缘电阻应不小于20M2。
5计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检查。 5.1检定条件 5.1.1环境条件
环境温度：10℃30℃。 相对湿度：≤85%。 供电电源：电压220V士22V；频率50Hz士1Hz。 应具备良好的通风设施，并配备必要的个人防护器具，以防四氯化碳经过皮肤吸收
或呼吸道吸人。 5.1.2检定用仪器及设备 5.1.2.1 绝缘电阻表：输出电压500V，准确度级别不低于10级。 5.1.2.2 调压变压器：调压范围0V～250V，功率大于仪器额定功率的20%。 5.1.2.3 玻璃量器：A级常用玻璃量器。 5.1.2.4标准物质
国家二级或二级以上测油仪用溶液标准物质，不确定度为3%（k=2）。 用稀释剂四氯化碳将溶液标准物质稀释成系列浓度。检定A类仪器，用5mg/L和
满量程40%、80%的溶液；检定B类仪器，用满量程20%、40%、80%的溶液 5.1.2.5稀释用溶剂
分析纯四氯化碳，在3400cm-1～2400cm-1范围内应无特征吸收，否则需经过精
2 JJG950—2012
馏或吸附剂吸附等方法进行纯化，纯化后经检验合格后方可使用。具体方法见附录G 四氯化碳纯化及检验方法 5.2检定项目
检定项目如表1和表2所示。
表1A类仪器检定项目一览表
序号 1 2 3 4 5 6 7
检定项目外观绝缘电阻示值误差重复性漂移最小检出浓度电源电压的影响
首次检定
后续检定
使用中检查
X
+
+
+ + + + + +
+ + +
+ + +
表2B类仪器检定项目一览表
使用中检查
序号 1 2 3 4 5 6
检定项目外观绝缘电阻示值误差重复性漂移
首次检定
后续检定 +
+ + + + + +
+
+ + +
+ + +
电源电压的影响
5.3 检定方法 5.3.1 通用技术要求的检查 5.3.1.1外观
按4.1的要求，目视、手动检查 5.3.1.2绝缘电阻
仪器不接入供电电源，电源开关置于接通位置，将绝缘电阻表的接线端分别接在仪器的交流输人端及机壳上，施加500V直流试验电压，稳定后读取绝缘电阻表的示值。 5.3.2A类仪器检定方法 5.3.2.1示值误差
仪器开机，经预热稳定后，用四氯化碳和相应浓度的测油仪用溶液标准物质按仪器说明书中规定的操作方法对仪器进行校准
经校准后的仪器，在样品池注人5mg/L的标准物质。重复测量3次，取其算术平均值作为仪器的测量值，按公式（1）计算测量值不大于10mg/L时的示值误差△p。
(1) 3
Ao=p-ps
