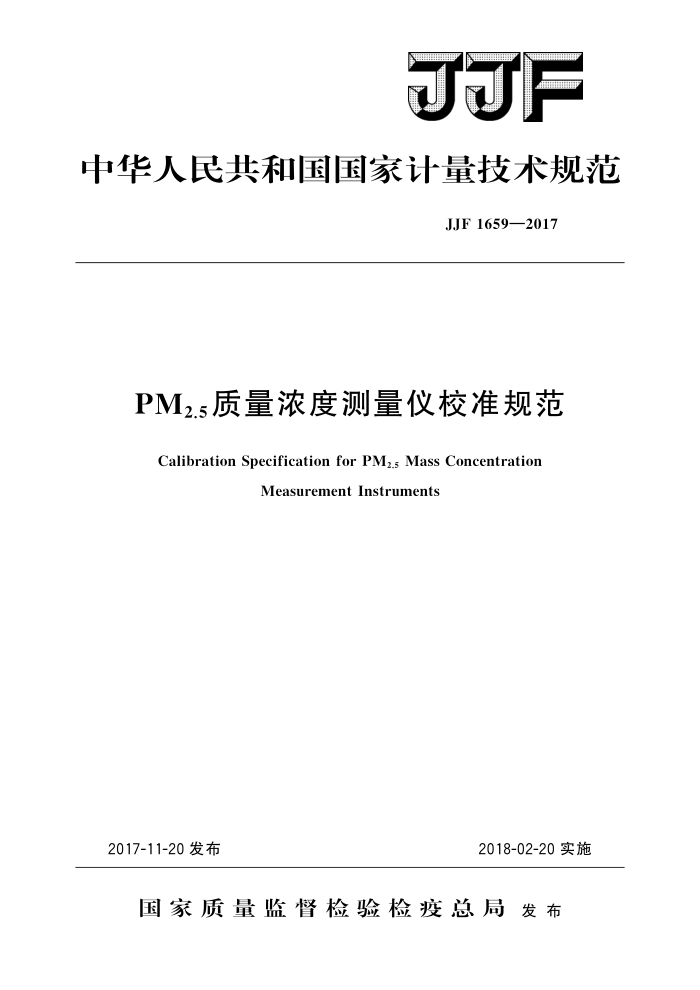

中华人民共和国国家计量技术规范
JJF1659—2017
PM2.5质量浓度测量仪校准规范
Calibration Specification for PM2.s Mass Concentration
Measurement Instruments
2018-02-20实施
2017-11-20发布
国家质量监督检验检疫总局发布 JJF1659—2017
PM2.5质量浓度测量仪校准规范
JJF 1659—2017
Calibration Specification for PM2.5 Mass Concentration Measurement Instruments
归口单位：全国环境化学计量技术委员会主要起草单位：中国计量科学研究院
上海市计量测试技术研究院中国环境科学研究院
参加起草单位：山东省环境监测中心站
青岛市计量技术研究院青岛崂山应用技术研究所
广东省计量科学研究院
本规范委托全国环境化学计量技术委员会负责解释 JJF1659—2017
本规范主要起草人：
张文阁（中国计量科学研究院）丁臻敏（上海市计量测试技术研究院）杨文（中国环境科学研究院)
参加起草人：
许 潇（中国计量科学研究院）刘 伟（山东省环境监测中心站）夏 春（青岛市计量技术研究院）梁 永（青岛崂山应用技术研究所）陈 玲（广东省计量科学研究院） JJF1659—2017
目 录
引言 1 范围 2 引用文件： 3 术语和计量单位 4 概述· 5 计量特性· 5.1 流量示值误差. 5.2平均流量偏差. 5.3 流量重复性. 5. 4 流量稳定性 5. 5 计时示值误差· 5.6 温度示值误差.· 5. 7 大气压示值误差· 5.8 零点漂移 5. 9 浓度示值误差· 6校准条件. 6.1 校准环境条件。 6.2 仪器要求 6.3 测量标准及其他设备： 7 校准项目和校准方法· 7. 1 校准前准备 7. 2 流量示值误差 7. 3 平均流量偏差 7. 4 流量重复性· 7. 5 流量稳定性 7. 6 计时示值误差· 7. 7 温度示值误差. 7. 8 大气压示值误差· 7. 9 零点漂移 7.10 浓度示值误差 8 校准结果. 9 复校时间间隔. 附录A浓度示值误差的不确定度评定示例附录BPM，5质量浓度测量仪校准记录格式（参考）附录 C PM2.5质量浓度测量仪校准证书（内页）格式（参考）附录DPM2.5气溶胶发生混匀装置简图..
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (5) (6) (6) (7) (9) (11) (12) 1
+.
.
-- JJF1659—2017
引言
本规范的术语与技术指标参考了GB/T31159一2014《大气气溶胶观测术语》、 HJ93一2013《环境空气颗粒物 可（PM1。和PM2.5）采样器技术要求及检测方法》、 HJ653一2013《环境空气颗粒物（PM1.和PM2.5）连续自动监测系统技术要求及检测方法》等技术法规、标准。
本规范为首次发布。
II JJF1659—2017
PM25质量浓度测量仪校准规范
1范围
本规范适用基于振荡天平原理、β射线原理和滤膜称重原理且采样流量为 16.67L/min，测量范围（10～1000）ug/m的PM2.5质量浓度测量仪器的校准。其他原理、流量和测量范围的质量浓度测量仪可参照本规范进行校准。
2 引用文件
本规范引用了下列文件： GB/T31159一2014大气气溶胶观测术语 HJ93一2013环境空气颗粒物（PM1.和PM2.5）采样器技术要求及检测方法 HJ653一2013环境空气颗粒物（PM1。和PM2.5）连续自动监测系统技术要求及检
测方法
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本适用于本规范。 3术语和计量单位 3.1空气动力学直径aerodynamicdiameter
与所表征粒子具有相同的运动速度，密度为1g/cm"球形粒子的直径。 3.2细颗粒物fineparticle（PM2.5）
空气动力学直径小于或等于2.5um的气溶胶粒子。
3.3切割器particleseparatedevice
指具有将不同粒径粒子分离功能的装置。 3.4工作点流量airflowrate
在工作环境条件下，采样流量保持定值，并能保证切割特性的流量。
4概述
PM，5质量浓度测量仪（以下简称仪器）是用于测量环境空气中空气动力学直径不
大于2.5um的颗粒物质量浓度的仪器。根据仪器测量原理的不同，分为滤膜称重法、 振荡天平法、β射线吸收法。仪器一般由样品采集单元（包括采样口、PM2.5切割器和采样管等）、样品测量单元、数据处理单元和显示单元组成。其工作原理为：仪器以恒定流量抽取环境空气样品，样品采集单元将颗粒物进行切割分离并输送到样品测量单元，样品测量单元对PM2.5颗粒物样品进行测量，数据处理单元将测量结果进行分析计算，最后由显示单元输出测量结果。仪器结构示意图见图1。
I JJF1659—2017
6.3.4气压计：最大允许误差为士2.5hPa。 6.3.5温度计：（0～100）℃，分度值0.1℃，最大允许误差为士0.2℃。 6.3.6高效空气过滤器：可过滤0.3um及以上的气溶胶粒子。 6.3.7气溶胶颗粒物尘源：干燥的ISO12103-1A1超细试验粉尘或ISO12103-1A2 细试验粉尘。 6.3.8PM2.5气溶胶发生混匀装置
可发生浓度高低可控、混合均匀的气溶胶颗粒物的设备；标准口与被校口之间浓度差的绝对值不大于6%。 7 校准项目和校准方法
7.1校准前准备
校准前准备：仪器所有紧固件均应安装牢固，连接件应连接良好，各调节旋钮、按键和开关均能正常工作，无松动现象，电缆线的接插件应接触良好，气路连接正确，密封完好无漏气现象，数显部位显示清晰完整。仪器通电后应按仪器生产厂家操作手册的要求通电预热 7.2流量示值误差
将流量标准装置与仪器采样口相连，开启仪器并进行采样，分别读取标准流量值和被校仪器流量示值3次，按公式（1）计算流量示值误差。
QmQ×100% Q:
(1)
Q
式中： △Q——流量示值误差； Qm———被校仪器流量示值的算术平均值，L/min； Q——流量标准装置测量值的算术平均值，L/min。
7.3平均流量偏差
将流量标准装置与仪器采样口相连，开启仪器并进行采样，读取标准流量值3次，按公式（2）计算平均流量偏差。
Q. -Q: × 100% Q:
AQR=
(2)
式中： AQR—平均流量偏差； Q。流量标准装置测量值的算术平均值，L/min; Q仪器的工作点流量，L/min。
7.4流量重复性
按照与7.2相同方法测量被校仪器流量示值，重复测量6次，按公式（3）计算流量重复性。
3
