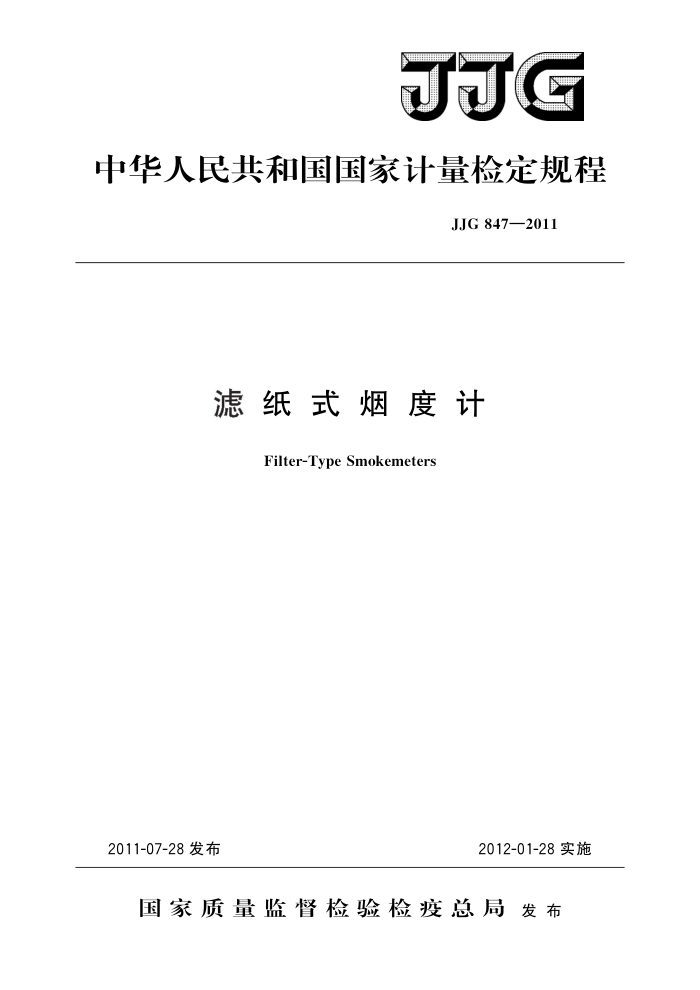

JJG
中华人民共和国国家计量检定规程
JJG847—2011
滤纸式烟度计
Filter-Type Smokemeters
2012-01-28实施
2011-07-28发布
国家质量监督检验检疫总局发布 JJG 847—2011
滤纸式烟度计检定规程
JJG 847—2011 代替JJG847—1993
VerificationRegulation of Filter Type Smokemeters
本规程经国家质量监督检验检疫总局于2011年7月28日批准，并自
2012年1月28日起施行。
归口单位：全国光学计量技术委员会主要起草单位：广东省计量科学研究院
佛山分析仪有限公司北京市计量检测科学研究院
参加起草单位：中国计量协会机动车计量检测技术工作委员会
本规程委托全国光学计量技术委员会负责解释 JJG 847—2011
本规程主要起草人：
权小菁（广东省计量科学研究院）贾锐（广东省计量科学研究院）何桂华（佛山分析仪有限公司）张卿贤（北京市计量检测科学研究院）
参加起草人：
石劭毅（广东省计量科学研究院）
鲍国华（中国计量协会机动车计量检测技术工作委员会） JJG847—2011
目 录
1 范围 2 引用文献· 3 术语和计量单位 4 概述··
(1) (1 ) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (5) (5) (6) (7)
计量性能要求 5.1烟度值. 5.2抽气泵性能 6 通用技术要求 6.1 外观及一般要求 6.2电气安全性 7 计量器具控制 7. 1 检定条件. 7. 2 检定项目· 7.3 检定方法· 7. 4 检定结果的处理· 7. 5 检定周期. 附录A滤纸式烟度计检定原始记录附录B检定证书和检定结果通知书内页格式
5 JJG847—2011
滤纸式烟度计检定规程
1范围
本规程适用于滤纸式烟度计（以下简称烟度计）的首次检定、后续检定和使用中检查。
2引用文献
JJF1059一1999测量不确定度评定与表示 GB/T11798.5一2001机动车安全检测设备检定技术条件 第5部分：滤纸式
烟度计检定技术条件
HJ553—2010烟度卡使用本规则时，应注意使用上述引用文献的现行有效版本。
3术语和计量单位
3.1烟度smoke
指滤纸烟度，即滤纸的染黑程度，用0～10波许烟度单位（BSU）表示，即清洁滤纸为0BSU，全黑滤纸为10BSU，从0～10之间均匀分度，用式（1）计算：
(1)
R=（1-Pp/p）×10
式中：Rb—烟度，BSU;
βp——被染黑后滤纸的反射因数； Po———清洁滤纸的反射因数。
3.2抽气量sweptvolume
烟度计中抽气泵一次抽人气体的体积。
3.3抽气时间pump-downtime
抽气泵活塞完成整个行程所需的时间。 3.4泄漏量leakagevolume
由活塞和被夹紧滤纸边缘泄漏的气体容积。
4概述
烟度计是用于测量柴油发动机汽车排烟浓度值的计量器具。 烟度计由取样系统和测量系统两大部分组成。取样系统包括取样探头及取样连接用
管、抽气装置；测量系统包括测量探头、滤纸插人装置及显示仪表。
烟度计在规定时间内，抽取一定体积量的柴油发动机汽车排放废气，透过特定规格的滤纸，使废气中的炭微粒滞留在滤纸上，通过仪器内的光源发出的稳定光线照射到测试滤纸的烟斑上，经过烟斑再反射到光接收器正面的感光面上。光接收器由于光电效应产生的电流作为检测信号输出并放大，通过定量检测滤纸被污染的程度，进而确定柴油
1 JJG847—2011
汽车排放的烟度值。
烟度计的工作原理如图1所示。
光接收器 @ 中 光源
滤低
信号放大／采样
生成烟斑
抽气走纸机构
计算机系统
输入
显示器
图1烟度计工作原理图
5计量性能要求 5.1烟度值 5.1.1漂移：15min内R的漂移量不超过0.2BSU。 5.1.2重复性：不超过0.2BSU。 5.1.3最大允许误差：不超过士0.3BSU。 5.2抽气泵性能 5.2.1抽气量：（330±15）mL。 5.2.2抽气时间：（1.4士0.2）S。 5.2.3泄漏量：1min内，外界空气渗人量不超过30mL。 6 通用技术要求 6.1外观及一般要求 6.1.1烟度计应有清晰的铭牌，铭牌上标明设备名称、型号、规格、制造厂名、出厂编号、生产日期以及制造计量器具标志与编号等。 6.1.2各操作开关、按键、旋钮、外部接线端子应有明显的文字或符号标志，且操作应灵活可靠。 6.1.3指针式显示仪表应表盘清晰，指针旋转无抖、卡滞现象：数字式显示仪表的显示应清晰，无影响读数的缺陷。 6.2电气安全性 6.2.1烟度计应有保护接地端子及清晰的接地标志。 2 JJG 847—2011
6.2.2烟度计应有良好的绝缘性能，绝缘电阻不得小于5MQ2
计量器具控制
7
计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1环境条件
温度：0℃~40℃；相对湿度：≤85%；电源电压：（220士10）V。 检定应在无影响测量的污染、振动、电磁干扰的环境下进行。
7.1.2检定用设备
检定用仪器设备及工具如表1所示。
表1 检定用设备
名 称标准烟度卡（一套）
主要技术指标
R标准值约为（1.0～9.0）BSU；测量不确定度0.2BSU（k=2）
专用量筒秒表
量程500mL；分度值5mL；A级
分度值0.01s
绝缘电阻测量仪 7. 2 检定项目
量程不小于100MQ；测量电压500V；5.0级
检定项目如表2所示。
表2检定项目
检定项目
首次检定
后续检定 使用中检查
X
外观及一般要求电气安全性
+
+ + + + +
通用技术要求
+ + + + + +
零点漂移重复性误差示值误差抽气量抽气时间
+ + +
烟度值
计量性能要求
+
抽气泵性能
X
泄漏
+
注：“十”表示必检项目，“一”表示选检项目。
3 JJG847—2011
7.3检定方法 7.3.1通用技术要求 7.3.1.1通过目测和手动，检查烟度计的外观及一般要求，检查烟度计保护接地端子及标志。 7.3.1.2断开电源，将电源开关置于接通位置，用绝缘电阻测试仪测量烟度计电源插头的相线分别与烟度计机壳之间及烟度计的保护接地端子之间的绝缘电阻，应符合 6.2.2的要求。 7.3.2烟度值 7.3.2.1漂移
烟度计开机预热后，插人Rb约为5.0BSU的标准烟度卡，将仪器示值调整到标准烟度卡的数值处，此值即为Y。，观察15min，每5min读取一次烟度计指示值Y：（i= 1，2，3），测量3次。按公式（2）计算漂移量，应符合5.1.1的规定。
Ap;=Ymax-Y.
(2)
式中：△p——烟度计漂移量，BSU；
Ymax一一烟度计偏离初始值最大示值，BSU； Y。一烟度计的初始值，BSU。
7.3.2.2重复性
用Rb约为5.0BSU的标准烟度卡，连续5次插入烟度计读取烟度计示值。5次烟度计示值与烟度卡标准值之间的最大差值作为重复性，应符合5.1.2的规定。 7.3.2.3最大充许误差
首先插人R约为5.0BSU的标准烟度卡对烟度计进行校准，把仪器调整到烟度卡的标准值处，然后依次插入R约为3.0BSU，7.0BSU的标准烟度卡，分别读取烟度计示值，重复3次，取平均值，其平均值与标准烟度卡的值之差即为最大允许误差，各测量点示值误差均应符合5.1.3的规定。 7.3.3抽气泵性能 7.3.3.1抽气量
烟度计放置好滤纸（如图2所示），将取样软管一端与烟度计取样入口端相连接：另一端与抽气装置上端管相连接，确保无漏气现象，开启阀A使容器内的压力与外界压力平衡之后随即关闭阀A。操作烟度计的抽气泵使之抽气，使量筒内液面上升，量筒内水液上升的容积即抽气量，重复测量3次取平均值，应符合5.2.1的规定。 7.3.3.2抽气时间
按7.3.3.1的方法用秒表测定的活塞运动时间即为抽气时间（抽气时间的检定可与抽气量的检定同时进行），重复3次取平均值，应符合5.2.2的规定。 7.3.3.3泄漏量
在7.3.3.1抽气量检定同时，量筒内液面上升后状态保持1min，液面下降的容积即为泄漏量，重复测量3次取平均值，应符合5.2.3的规定。
