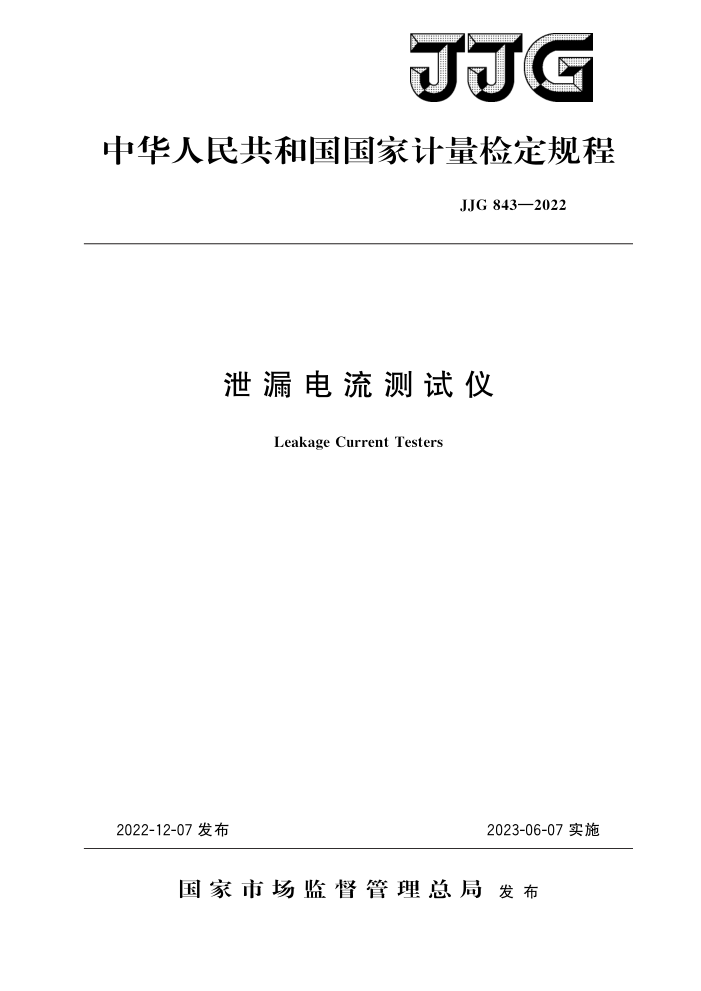

JJG
中华人民共和国国家计量检定规程
JJG 843—2022
泄漏电流测试仪
Leakage Current Testers
2022-12-07发布
2023-06-07实施
国家市场监督管理总局发布 JJG843—2022
泄漏电流测试仪检定规程
JJG 843—2022 代替JJG843—2007 非医用泄漏电流
Verification Regulation of Leakage Current Testers
测试仪部分
归口单位：全国电磁计量技术委员会主要起草单位：山东省计量科学研究院
山东省计量检测中心
参加起草单位：河南省计量科学研究院
青岛艾诺智能仪器有限公司
长沙天恒测控技术有限公司广东省计量科学研究院
本规程委托全国电磁计量技术委员会负责解释 JJG 843—2022
本规程主要起草人：
马雪锋（山东省计量科学研究院）汪心妍（山东省计量检测中心）
李文强（山东省计量科学研究院）
参加起草人：
陈传岭（河南省计量科学研究院）
杨之峰（青岛艾诺智能仪器有限公司）周新华（长沙天恒测控技术有限公司）苏建明 （广东省计量科学研究院） JJG843—2022
录
目
引言 1 范围· 2引用文件 3术语 3.1测量网络 3.2传输特性 4 概述…· 5计量性能要求 5.1准确度等级和最大允许误差..· 5.2测量网络.. 5.3 试验电压示值误差
(Ⅱ) (1) (1 ) (1) (1) (1) (1) (1) (1) (2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (9) (9) (10) (16) (19) (20)
通用技术要求。
6
6.1外观及功能· 6.2 绝缘电阻· 6.3 泄漏电流 6.4介电强度. 7计量器具控制 7. 1 检定条件： 7. 2 检定项目： 7. 3 检定方法· 7. 4 检定结果的处理· 7. 5 检定周期· 附录A 测量网络附录B 检定原始记录格式附录 C 检定证书/检定结果通知书内页格式（第2页）附录D 检定证书/检定结果通知书检定结果页式样（第3页） JJG843—2022
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》和 JJF1059.1《测量不确定度评定与表示》共同构成支撑本规程修订工作的基础性系列规范。
本规程采用了GB/T32191《泄漏电流测试仪》、GB4793.1《测量、控制和实验室用电气设备的安全要求第1部分：通用要求》规定的测量网络
本规程代替JJG843一2007《泄漏电流测试仪》的非医用泄漏电流测试仪部分。与 JJG843一2007中非医用泄漏电流测试仪部分相比，主要的技术变化如下：
增加了术语；一修改了测量网络评价方法；一一根据不同的测量网络：明确广其直流输入电阻值及其最大充许误差：一根据GB/T32191，采用20Hz～1MHz频率范围内的输入阻抗以及泄漏电流
示值误差对电灼伤测量网络、感知/反应电流测量网络、摆脱电流测量网络和潮湿接触电流测量网络进行评价；
修改了泄漏电流示值误差检定方法；增加了附录A，介绍了本规程规定的各种测量网络及其特征值。
本规程历次版本发布情况为：
JJG843—2007; —JJG 843—1993。
II JJG843—2022
泄漏电流测试仪检定规程
1范围
本规程适用于具有一个或多个测量网络的泄漏电流测试仪、接触电流测试仪的首次检定、后续检定和使用中检查。
本规程不适用于医用泄漏电流测试仪、医用接触电流测试仪的检定，也不适用于耐电压测试仪的击穿电流及元器件泄漏电流测试仪和漏电保护测试仪的检定。
注：本规程适用的测量网络见附录A。 2引用文件
本规程引用了下列文件： GB4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB/T12113接触电流和保护导体电流的测量方法 GB/T32191泄漏电流测试仪凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语
3.1测量网络measuringnetwork
用于模拟人体阻抗特性的电路装置，通常是由电阻器一电容器等构成的电路网络。
3.2传输特性transmissioncharacteristics
测量网络的输出电压（或泄漏电流测试仪、接触电流测试仪的泄漏电流指示值）与输人之间的关系。 4概述
泄漏电流测试仪、接触电流测试仪（以下简称测试仪），用于测量电器在正常工作和单一故障条件下，通过测量网络测量人体或动物接触电器设备时的接触电流。
测试仪主要由测量网络、信号放大、信号处理、电流指示模块、工作电源状态切换开关、声光报警等部分组成。测试仪根据显示方式可分为数字式和指针式，一般具有试验电压的测量及指示模块，部分测试仪内部自带试验供电电源。测试仪的测量网络模拟广人体的阻抗特性和对高频电流的电击反应特征。为满足不同设备安全标准的要求，测试仪通常具有多个测量网络。
5计量性能要求
5.1准确度等级和最大允许误差
测试仪的准确度等级按照直流/工频50Hz下的泄漏电流最大允许误差进行定级，
1 JJG843—2022
其准确度等级与各等级测试仪的泄漏电流最大允许误差见表1。
表1测试仪准确度等级与泄漏电流最大允许误差
准确度等级最大允许误差对于具有泄漏电流预置报警功能的测试仪，其泄漏电流预置值最大允许误差应满足
1级 ±1%
2级 ±2%
5级 ±5%
10级 ±10%
表1的要求。 5.2测量网络
测试仪测量网络的特性采用直流输入电阻、输入阻抗和传输特性进行评价。 测试仪的泄漏电流测量回路应能够模拟人体阻抗，测量网络的A、B测量端能够外
部接入。 5.2.1直流输人电阻
各等级测试仪测量网络（见附录A）的直流输人电阻标称值及最大允许误差见表2。
表2不同测量网络的直流输入电阻标称值及最大允许误差
电灼伤 感知/反应电流 摆脱电流 潮湿接触电流 直流与低频测量网络
测量网络
测量网络 20002 ±5%
测量网络 20002 ±5%
测量网络 875 Ω ±5%
测量网络 20002 ±5%
标称值最大允许误差 5.2.2 输入阻抗
20000 ±5%
电灼伤测量网络、感知/反应电流测量网络、摆脱电流测量网络和潮湿接触电流测量网络的输人阻抗见表A.1、表A.2、表A.3和表A.4，其最大允许误差见表3。
表3输入阻抗的最大允许误差
最大允许误差
频率范围 20Hz≤f≤100kHz 100kHz ±5% ±10%
5.2.3 传输特性
电灼伤测量网络、感知/反应电流测量网络、摆脱电流测量网络和潮湿接触电流测量网络的传输特性采用测试仪20Hz～1MHz（50Hz除外）频率范围内泄漏电流示值误差进行评价，其最大允许误差见表4。
表4测试仪20Hz～1MHz（50Hz除外）频率范围内泄漏电流示值的最大允许误差
最大允许误差 2级
频率范围
1级 ±5% ±10%
10级 ±10% ±20%
5级 ±5% ±15%
±5% ±10%
20Hz≤f≤100kHz（50Hz除外）
100kHz 5.3试验电压示值误差
对于具有试验电压显示的测试仪，其试验电压最大允许误差为土5%。
2 JJG843—2022
6通用技术要求 6.1外观及功能 6.1.1测试仪面板、机壳或铭牌上应有以下主要标志和符号：产品名称及型号、制造厂名称或商标、出厂编号、准确度等级或最大允许误差。 6.1.2测试仪必须有明显的测量端标识。 6.1.3测试仪外壳上应配有明确的接地端钮。 6.1.4 测试仪各种功能开关、按键应灵敏可靠。 6.2绝缘电阻
在电源输入端与机壳间施加直流500V试验电压，其绝缘电阻值不小于10MQ 6.3泄漏电流
相线和零线对机壳或对地的泄漏电流值应不大于0.5mA。
6.4介电强度
交流供电的测试仪处于非工作状态，电源开关置于接通位置，电源输人端与机壳间加50Hz正弦波、1.5kV的电压，历时1min，不应出现飞弧和击穿。
计量器具控制
7
计量器具控制包括：首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1环境条件 7.1.1.1环境温度：20℃±5℃，湿度：≤75%RH。 7.1.1.2电源电压：交流220V土11V：频率：50Hz土0.5Hz 7.1.2计量标准器
检定时由标准器、辅助设备及环境条件所引起的扩展不确定度（包含因子k三2）应不大于被检测试仪最大允许误差绝对值的1/3。 7.1.2.1所用标准器的准确度等级或最大允许误差如表5规定。
表5检定用标准器的准确度等级或最大允许误差
被检测试仪准确度等级
1级 ±0.2% 0.05级 ±1% ±0.2% ±0.2% ±0.5%
2级 ±0.5% 0.05级 ±1% ±0.5%
5级 ±1% 0.1级 ±1% ±1% ±1% ±1% ±2% ±1% ±2%
10级 ±2% 0.1级 ±1% ±2% ±2% ±1% ±2% ±2% ±5%
数字多用表（或交直流电压电流表）无感标准电阻或交流标准电阻箱
直流电阻表（或数字多用表直流电阻功能）
交流标准电流源直流标准电流源
20Hz≤f≤100kHz ±1% 100kHz ±1% ±2% ±1% ±2%
交流阻抗测试仪
高频标准电压源
3
