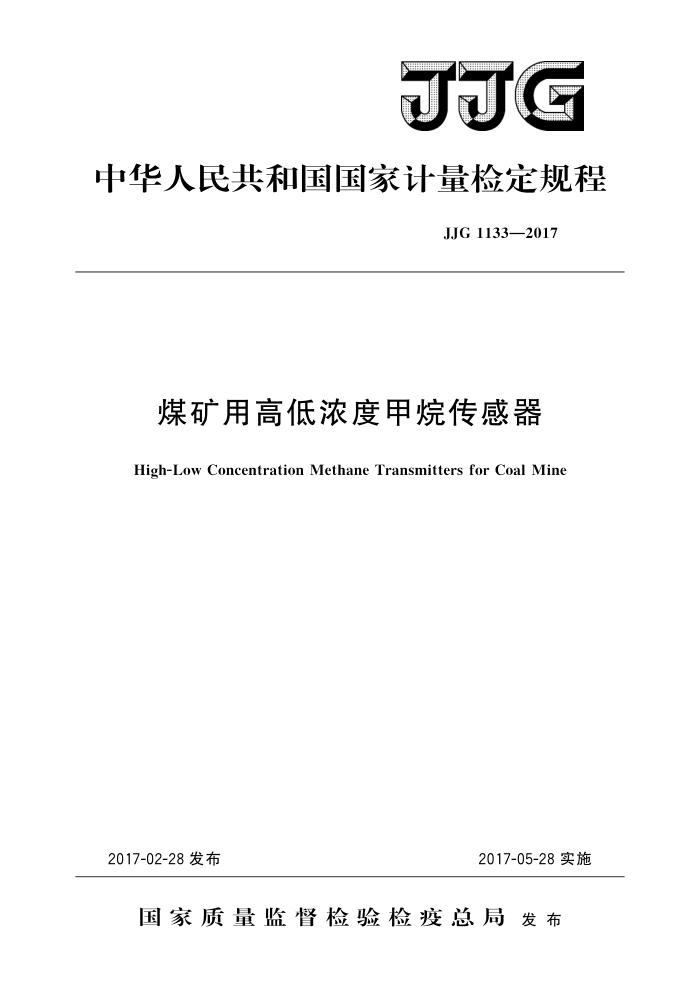

JJG中华人民共和国国家计量检定规程
JJG 1133—2017
煤矿用高低浓度甲烷传感器
High-Low Concentration Methane Transmitters for Coal Mine
2017-02-28发布
2017-05-28实施
国家质量监督检验检疫总局发布 JJG 1133—2017
煤矿用高低浓度甲烷传感器
检定规程
JJG 1133—2017
Verification Regulation of High-Low Concentration
Methane Transmitters for Coal Mine
归口单位：全国环境化学计量技术委员会
主要起草单位：国家矿山安全计量站
淮南市质量技术监督局
参加起草单位：国家煤矿防尘通风安全产品质量监督检验中心
中煤科工集团重庆研究院有限公司
淮南市计量测试研究所重庆科安电子有限公司
本规程委托全国环境化学计量技术委员会负责解释 JJG 1133—2017
本规程主要起草人：
曹利波（国家矿山安全计量站）夏德芬（淮南市质量技术监督局）
参加起草人：
孔令刚（国家煤矿防尘通风安全产品质量监督检验中心）
朱正宪（中煤科工集团重庆研究院有限公司）贾永康（淮南市计量测试研究所）
付建涛（国家煤矿防尘通风安全产品质量监督检验中心）
杜建国（重庆科安电子有限公司） JJG1133—2017
目 录
引言 1 范围 2术语 2.1转换动作值. 2.2低浓度段 2.3高浓度段 3
(IⅢI) (1) (1) (1) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (8) (8) (9) (12)
概述计量性能要求，
4
4. 1 示值误差· 4. 2 重复性· 4. 3 响应时间. 4. 4 漂移· 4. 5 信号传输误差 5 通用技术要求 5. 1 外观与结构· 5. 2 标志与标识 5. 3 通电检查 5. 4 报警功能及报警动作值检查.· 5. 5 转换功能及转换动作值检查· 5. 6 绝缘电阻. 6 计量器具控制 6.1 检定条件 6.2 检定项目· 6.3 检定方法 6.4 检定结果的处理·： 6.5检定周期… 附录A煤矿用高低浓度甲烷传感器计量检定原始记录表 . 附录B 检定证书/检定结果通知书内页格式
1 JJG1133—2017
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》的要求和格式编写。本规程的主要技术指标参考了JJG678一2007《催化燃烧式甲烷测定器》、AQ6206一2006 《煤矿用高低浓度甲烷传感器》、MT445一1995《煤矿用热导式高浓度甲烷传感器技术条件》。
本规程为首次发布。
Ⅲ JJG1133—2017
煤矿用高低浓度甲烷传感器检定规程
1范围
本规程适用于载体催化燃烧和热导组合原理的煤矿用高低浓度甲烷传感器（以下简称“传感器”）的首次检定、后续检定和使用中检查。
本规程不适用于红外原理和激光原理的传感器 2术语 2.1转换动作值actionvalueofconversion
采用载体催化燃烧-热导组合型原理的传感器，在载体催化元件和热导元件工作转换时的显示值。 2.2低浓度段 segment of low concentration
测量范围为0～4%的测量段，其传感器采用载体催化元件检测环境中甲烷气体的浓度。 2.3高浓度段segmentof highconcentration
测量范围为4%～100%的测量段，其传感器采用热导元件检测环境中甲烷气体的浓度。
3概述
传感器用于连续检测煤矿井下作业环境中甲烷气体的浓度。 传感器主要由载体催化元件、热导元件、电子部件和显示部分等组成。由载体催化
元件、热导元件将环境中甲烷气体浓度值转换成电信号，然后通过电子部件处理，并显示浓度值和输出对应于浓度值的电信号。
传感器采样方式主要为扩散式。
4计量性能要求 4.1示值误差
传感器的示值误差应符合表1的规定。
表1传感器的示值误差限值
测量范围 0
注：x 甲烷的摩尔分数；FS 一测量范围上限。
1 JJG1133—2017
4.2重复性
单次测量的相对标准偏差：不大于1.0%。
4.3响应时间
不大于20s。 4.4漂移
传感器的漂移包括零点漂移和量程漂移，应符合表2的规定。
表2传感器的漂移限值
零点漂移
绝对漂移：土0.10%
漂移
0<≤4%
绝对漂移：土0.20% 绝对漂移：土2.0%
量程漂移
4%<≤100%
4.5信号传输误差
相对误差：不大于1.0%。
5通用技术要求
5.1外观与结构 5.1.1传感器不应有影响其正常工作的外观损伤。新制造传感器的表面应光洁平整，漆色镀层均匀，无剥落锈蚀现象，各部件接合处应平整 5.1.2传感器连接可靠，各机械调节部件应能正常工作，各紧固件应无松动 5.1.3传感器的标定罩、遥控发送器等附件应齐全，并附有使用说明书。 5.2标志与标识 5.2.1传感器名称、型号、制造厂名称、编号、出厂日期、防爆标志及编号、煤矿安全标志及编号、国产传感器的制造计量器具许可证标志及编号等应齐全、清楚。 5.2.2传感器应在铭牌中注明其测量范围。 5.3通电检查 5.3.1传感器各按键应能正常操作和控制，显示清晰、完整。 5.3.2传感器应具有遥控调校功能且能正常调节。 5.3.3传感器在低浓度段工作时，分辨力应不低于0.01%；在高浓度段工作时，分辨力应不低于0.1% 5.4报警功能及报警动作值检查 5.4.1传感器的声光报警应正常。 5.4.2传感器的报警声级强度≥80dB（A）。 5.4.3传感器的报警光信号应能在黑暗环境20m处清晰可见。 5.5转换功能及转换动作值检查
传感器中的载体催化元件和热导元件工作转换应正常。
5.6绝缘电阻
传感器电源正极、负极、信号输出端与外壳之间绝缘电阻应不小于50MQ。
2 JJG1133—2017
6计量器具控制
计量器具控制包括首次检定，后续检定和使用中检查。
6.1检定条件 6.1.1检定环境条件 6.1.1.1环境温度：（15～35）℃（检定期间温度波动不超过士5℃）； 6.1.1.2相对湿度：不大于85%； 6.1.1.3 应无影响传感器正常工作的气体和电磁场干扰； 6.1.1.4 应配备必要的防爆和通风设施。 6.1.2检定用设备 6.1.2.1气体标准物质
采用由国家计量行政部门批准的，并具有相应标准物质“制造计量器具许可证”的单位提供的空气中甲烷气体标准物质。对于高浓度段也可采用氮气中甲烷气体标准物质，其相对扩展不确定度应不大于2%（k=2）。 6.1.2.2零点气体
清洁空气。 6.1.2.3流量计
流量范围为（60～600）mL/min，准确度级别不低于4.0级。 6.1.2.4直流电流表
电流范围不小于500mA，准确度级别不低于0.5级。 6.1.2.5频率计
频率范围不小于3000Hz，准确度级别不低于2.5级 6.1.2.6声级计
测量范围为（30～130）dB（A），分辨力不低于0.1dB。 6.1.2.7钢直尺
测量范围为（0~1000）mm，分辨力不低于1mm。 6.1.2.8电子秒表
分辨力不低于0.01s。 6.1.2.9绝缘电阻表
输出电压500V，准确度级别不低于10.0级 6.1.2.10直流稳压电源
最高输出电压不低于30V；最大输出电流不低于3A。 6.1.2.11仿真电路（2km）
直流电阻：12.82/km；分布电容：0.06uF/km；分布电感：0.8mH/km。 6.2检定项目
检定项目如表3所示。
