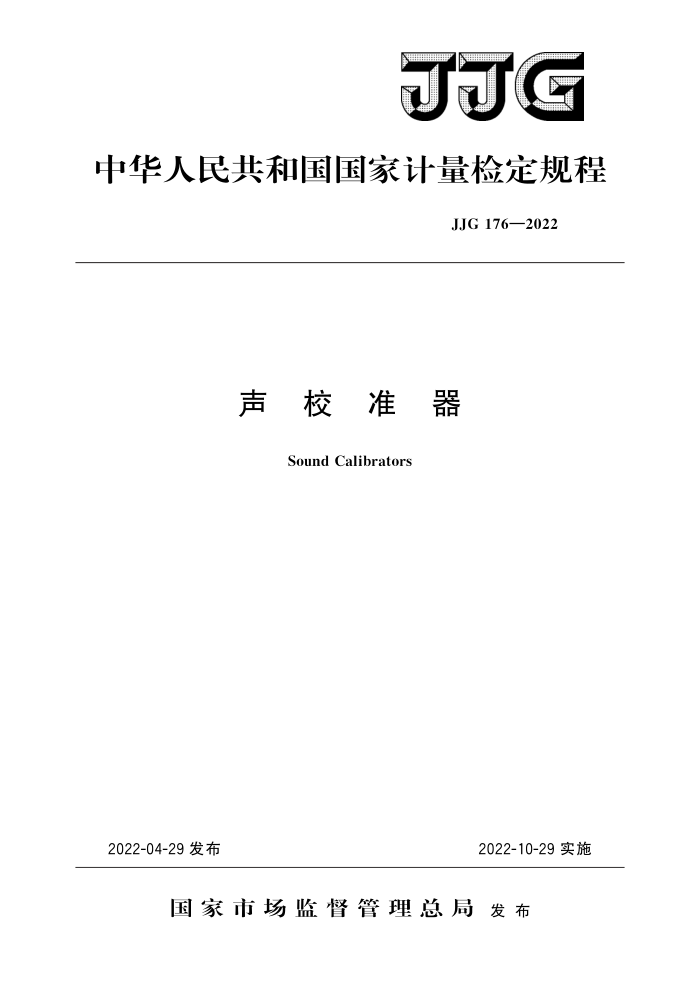

JJG
中华人民共和国国家计量检定规程
JJG176—2022
声校准器
Sound Calibrators
2022-04-29发布
2022-10-29实施
国家市场监督管理总局发布 JJG176—2022
声校准器检定规程 Verification Regulation of
JJG 176—2022 代替JJG176—2005
Sound Calibrators
归口单位：全国声学计量技术委员会
主要起草单位：中国计量科学研究院
湖南声仪测控科技有限责任公司
参加起草单位：上海市计量测试技术研究院
航空工业北京长城计量测试技术研究所
本规程委托全国声学计量技术委员会负责解释 JJG 176—2022
本规程主要起草人：
白滢（中国计量科学研究院）刘湘衡（湖南声仪测控科技有限责任公司）秦朝琪（中国计量科学研究院）何龙标（中国计量科学研究院）
参加起草人：
安兆亮（上海市计量测试技术研究院）郑爱建（航空工业北京长城计量测试技术研究所） JJG176—2022
目 录
引言
(IⅡ) (1) (1) (1) (1) (3) (3) (3) (3) (4) (4) (5) (5) (5) (5) (6) (6) (6) (7) (7) (14) (15) (15) (16) (18) (19) (23)
范围· 2 引用文件 3术语和计量单位· 3.1 术语和定义 3.2 量和单位： N
1
概述· 5 计量性能要求 5. 1 声压级 5. 2 短期级漂移.· 5.3 频率· 5. 4 总失真十噪声. 6 通用技术要求 6.1提交试验 6.2 标志和信息， 6.3 外观和结构… 7计量器具控制 7.1检定条件. 7. 2 检定项目 7. 3 检定方法· 7.4检定结果的处理 7. 5 检定周期 7.6 使用中检查附录A目标测量不确定度附录B常用标准传声器的修正值附录 C 检定证书和检定结果通知书内页格式附录D 测量不确定度评定示例
.
T JJG176—2022
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》和 JJF1059.1《测量不确定度评定与表示》共同构成支撑本规程修订工作的基础性系列文件。
本规程参考了IEC6o942：2o17《电声学声校准器》（Electroacoustics一Sound calibrators)。
本规程代替JJG176一2005《声校准器》。与JJG176一2005相比，最主要的技术变化是更改了合格判定规则，由“测得的偏差的绝对值，包括测量不确定度应不超过适用的允差”，更改为“测得的偏差的绝对值应不超过适用接受限，且实际测量不确定度应不超过相应的目标测量不确定度”。此外，还有如下一些主要的技术变化
a）增加了术语“活塞发声器”和“接受限”及其定义（见3.1.2和3.1.12）； b）增加了主要计量特性的单位名称和符号（见3.2）； c）增加了声校准器性能级别的说明（见4.2、4.3）； d）删除了计量性能要求中的一般要求（见2005年版的5.1）； e）更改了对短期级漂移的要求（见5.2，2005年版的5.1.2）； f）计量特性“总失真”更改为“总失真十噪声”（见5.4，2005年版的5.4）； g）删除了对材料和结构的要求（见2005年版的6.1）； h）增加了提交试验的要求（见6.1）； i）更改了对使用说明书的要求（见6.2.2，2005年版的6.2.3）； j）更改了部分计量标准器和配套设备的频率范围和误差要求（见7.1.1，2005年
版的7.1.1）；
k）更改了检定环境条件中的相对湿度条件和环境噪声的要求（见7.1.2，2005年版的7.1.3）；
1）更改了检定方法中的“外观检查”和“使用说明书”，将其合并为“通用技术要求”（见7.3.1，2005年版的7.3.1和7.3.2）；
m）更改了声压级测得值的计算公式［见公式（1），2005年版的公式（1）」； n）更改了声压级的测量时间［见7.3.2.2b），2005年版的7.3.3.1中列项1）」； 0）删除了有关声校准器相对湿度修正量的内容［见2005年版的7.3.3.1中列
项6）|；
p）更改了短期级漂移的试验方法（见7.3.3，2005年版的7.3.4）； q）增加数值修约的具体要求（见7.4.1）； r）增加了使用中检查的方法和检查结果的报告（见7.6）； s）更改了低频段短期级漂移的目标测量不确定度（见表A.2，2005年版的
表A.1）
t）更改了频率的目标测量不确定度（见表A.3，2005年版的A.2）； u）更改了检定证书和检定结果通知书的内页格式（见附录C，2005年版的
II JJG176—2022
附录B)。
本规程的历次版本发布情况：
JJG176—2005; JJG176—1995; JJG176—1984;
-
一
JJG176—1976。
II JJG176—2022
声校准器检定规程
1范围
本规程适用于LS（实验室标准）级、1级和2级声校准器的首次检定、后续检定和使用中检查。 2引用文件
本规程引用了下列文件： JJG175工作标准传声器（静电激励器法） JJG790实验室标准传声器（耦合腔互易法） JJG1019工作标准传声器（耦合腔比较法） JJF1001一2011通用计量术语及定义 JJF1034—2020声学计量术语及定义 JJF1059.1一2012测量不确定度评定与表示 GB/T3102.7—1993声学的量和单位 GB/T15173一2010电声学声校准器 GB/T20441.1一2010电声学测量传声器第1部分：实验室标准传声器规范 ISO266：1997声学优选频率（Acoustics—Preferredfrequencies） ISO/IEC指南98-4：2012测量不确定度测量不确定度在合格评定中的作用
(Uncertainty of measurementRole of measurement uncertainty in conformity assess- ment)
IEC60942：2017电声学声校准器（Electroacoustics—Soundcalibrators）凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
32 术语和计量单位
3.1术语和定义
JJF1001—2011、JJF1034—2020和JJF1059.12012界定的及以下术语和定义适用于本规程。 3.1.1声校准器soundcalibrator
当以规定的配置耦合到规定型号的传声器上时，产生规定声压级和规定频率的正弦声压的装置。
［来源：IEC60942：2017，3.1 3.1.2活塞发声器pistonphone
通过体积速度已知的一个或多个活塞的运动，在固定的空气体积中产生声压的声校准器。
1 JJG176—2022
［来源：IEC60942：2017，3.2 3.1.3规定声压级specifiedsoundpressurelevel
在参考环境条件下，与规定型号的传声器和相关配置一起使用时所产生的声压
级，对单个的声校准器（如LS级声校准器）或相同型号的所有声校准器（如1级或 2级声校准器）有效。
注：基准声压为20μPa。 ［来源：IEC60942：2017，3.3
3.1.4标称声压级nominalsoundpressurelevel
取整到最接近于规定声压级的分贝值，对相同型号的所有声校准器有效（为标记用)。
注：基准声压为20μPa。 ［来源：IEC60942：2017，3.4
3.1.5规定频率specifiedfrequency
声校准器在参考环境条件下产生的声的频率，对单个声校准器（如LS级声校准器）或相同型号的所有声校准器（如1级或2级声校准器）有效。
［来源：IEC60942：2017，3.5
3.1.6标称频率nominalfrequency
通常按ISO266取整的规定频率的近似值（为标记用）。 ［来源：IEC60942：2017，3.6]
3.1.7主声压级principalsoundpressurelevel
使用说明书中规定为主的标称声压级。 注： 1当声校准器产生多于一个声压级时，制造者确定一个标称声压级为主声压级。 2基准声压为20μPa。 ［来源：IEC60942：2017，3.7]
3.1.8主频率principalfrequency
使用说明书中规定为主的标称频率。 注：当声校准器产生多于一个频率时，制造者确定一个标称频率为主频率。 「来源：IEC60942：2017，3.8
3.1.9总失真十噪声totaldistortion十noise
包含任何谐波和亚谐波的总失真和噪声分量的方均根值与整个信号的方均根值之比。
注：失真是与非线性相关的信号分量，而噪声是不相关分量。 ［来源：IEC60942：2017，3.10
3.1.10参考平面referenceplane
传声器和声校准器之间的接触面。 ［来源：IEC60942：2017，3.11]
2
