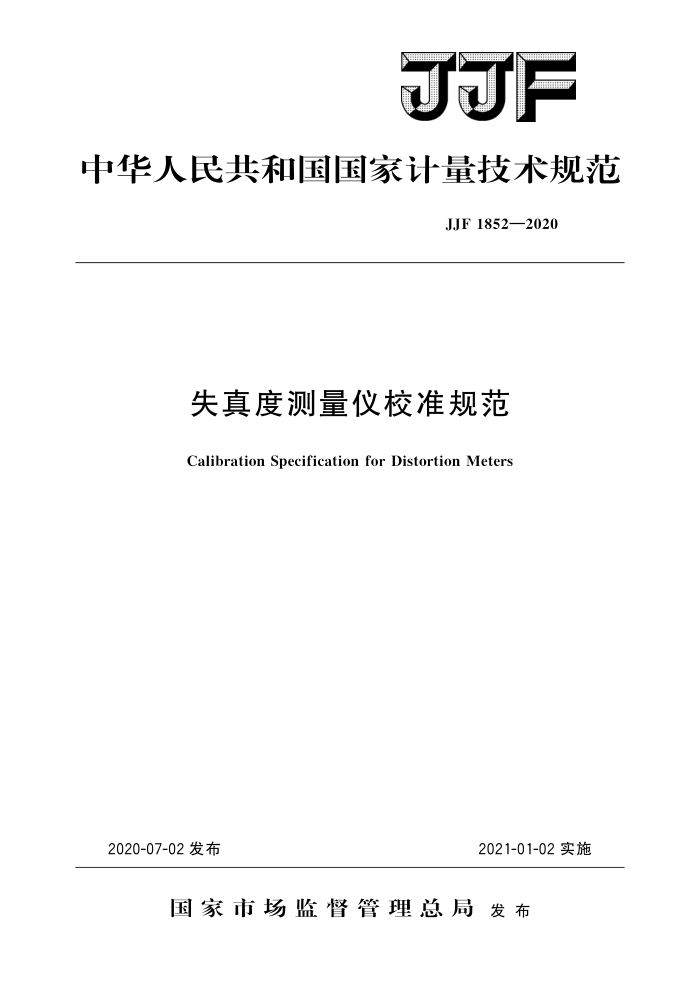

JJF
中华人民共和国国家计量技术规范
JJF1852—2020
失真度测量仪校准规范
Calibration Specification for Distortion Meters
2020-07-02发布
2021-01-02实施
国家市场监督管理总局发布 JJF1852—2020
失真度测量仪校准规范
JJF 1852—2020 代替JJG251—1997
Calibration Specificationfor
Distortion Meters
归口单位：全国无线电计量技术委员会
主要起草单位：浙江省计量科学研究院
上海市计量测试技术研究院
参加起草单位：杭州市质量技术监督检测院
本规范委托全国无线电计量技术委员会负责解释 JJF1852—2020
本规范主要起草人：
顾夏珍（浙江省计量科学研究院）陈婧 (浙江省计量科学研究院) 许朝晖（上海市计量测试技术研究院）
参加起草人：
张和平（浙江省计量科学研究院）徐隽（浙江省计量科学研究院）王一丽（上海市计量测试技术研究院）顾国峰（杭州市质量技术监督检测院） JJF1852—2020
目 录
引言 1
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (4) (4) (4) (5) (7) (9)
范围 2 概述·· 3 计量特性 3.1不平衡电压表 3.2失真度测量… 3.3残余失真· 4校准条件. 4.1环境条件.. 4.2校准用设备 5校准项目和校准方法· 5.1外观及工作正常性检查.. 5.2不平衡电压表电压.. 5.3 不平衡电压表频响 5.4失真度 5.5残余失真· 6 校准结果表达
复校时间间隔附录A原始记录格式附录B校准证书内页格式附录 C 主要项目校准不确定度评定示例
7 JJF1852—2020
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012 《测量不确定度评定与表示》编制。
本规范是对JJG251一1997《失真度测量仪》进行修订，与JJG251一1997相比，主要修订的内容包括：
检定规程改为校准规范；失真度测量范围由0.1%~100%修改为0.01%~100%：删除失真度测量仪电压表波形附加误差项目；删除失真度测量仪频率刻度误差项目；增加不确定度评定示例。
本规范历次版本发布情况为：
-JJG251—1981; JJG251—1997。
II JJF1852—2020
失真度测量仪校准规范
1范围
本规范适用于频率范围为5Hz～200kHz，失真度测量范围为0.01%～100%失真度测量仪和测量仪器中失真度测量功能模块的校准。
2概述
失真度测量仪主要由输人电路、电平调整电路、基波抑制电路、调谐电路、放大滤波电路、电平判别电路、指示电路等组成。广泛应用于生产、科研、计量等部门。
3计量特性 3.1不平衡电压表
电压测量范围：0.3mV~300V（5Hz~1MHz）；最大允许误差：士5%（1kHz）；频率响应：士（6%17%）。
3.2失真度测量
频率范围：5Hz～200kHz；失真度测量范围：0.01%100%；最大允许误差：士（5%～40%）（相对误差）。
3.3残余失真
≤0.003%(20Hz~10kHz); ≤0.03%(5Hz~200kHz)。 注：以上技术指标不作合格性判别，仅提供参考。
4校准条件
4.1环境条件 4.1.1环境温度：（23士5）℃。 4.1.2相对湿度：≤80%。 4.1.3电源要求：（220士11）V、（50士1）Hz。 4.1.4周围无影响仪器正常工作的电磁干扰和机械振动。 4.2校准用设备 4.2.1交流标准电压源
频率范围：5Hz~1MHz; 电压范围：0.3mV~300V；最大允许误差：士（1%～3%）。
1 JJF1852—2020
4.2.2失真度仪校准器
频率范围（基波）：5Hz～200kHz；失真度范围：0.01%100%：最大允许误差：士（1%10%）（相对误差）；基波信号剩余失真：≤0.003%（20Hz～10kHz）；
≤0.03% (5 Hz~200 kHz)。
4.2.3低失真信号发生器
频率范围：5Hz～200kHz；电压范围：（0.3～3）V；失真度：≤0.003%（20Hz~10kHz)；
≤0.03%(5Hz~200kHz)。
5校准项目和校准方法
校准项目见表1。
表1校准项目表
序号 1 2 3 4 5
项目名称
外观及工作正常性检查
不平衡电压表电压不平衡电压表频响
失真度残余失真
5.1外观及工作正常性检查
被校失真度测量仪外观应完好无损，无影响正常工作的机械损伤，其开关、按键、 旋钮应牢固且调节正常，电表机械零位调节、电表表头指示正常，显示屏显示正常。
被校失真度测量仪通电后，检查平衡电压表、高通及低通滤波器、示波器监视输出
等功能正常，且能正常工作，并按规定时间进行预热。
将检查结果记录于附录A的A.1中。 5.2不平衡电压表电压 5.2.1仪器连接如图1所示。
失真度测量仪
交流标准电压源
图1不平衡电压表电压及不平衡电压表频响校准框图
5.2.2被校失真度测量仪设置电压测量功能：交流标准电压源（以下简称标准源）频率置1kHz，根据量程，设置输出幅度，使被校失真度测量仪指示为电压校准点。对被校失真度测量仪的每个量程进行校准。每量程校准不少于3点（模拟表一般取量程满度值的1/3、2/3及满度值，数字表一般取最小值、满度值的1/5、1/2及满度值或略低 2 JJF1852—2020
于满度值）。 5.2.3从标准源读取相应的电压实际值。记录于附录A表A.2中 5.2.4改变标准源的输出幅度，使被校失真度测量仪指示为电压校准点，重复步骤 5.2.3，直至完成所有校准点测量。 5.3不平衡电压表频响 5.3.1仪器连接如图1所示 5.3.2被校失真度测量仪设置电压测量功能，按要求设置量程（无要求时，置1V量程）。标准源频率置1kHz，调节输出幅度，使被校失真度测量仪指示为电压校准点（一般为0.9V），从标准源读取相应的电压实际值。记录于附录A表A.3中。（对被校失真度测量仪的频率选取不少于6个频率点，包含最小频率值和最大频率值，其他频率点一般按1、2、5步进选取）。 5.3.3改变标准源频率为待校频率点，调节其输出电压，使被校失真度测量仪的示值保持不变。读取标准源读数。记入附录A表A.3。 5.3.4按公式（1）计算频响误差△t，记入附录A表A.3。
4 Ufo-Uf ×100%
(1)
U.
式中： △，—被校失真度测量仪频响误差，%； Uf。参考频率点标准源读数，V; U,待校频率点标准源读数，V。
5.4失真度 5.4.1仪器连接如图2所示。
失真度测量仪
失真度仪校准器
图2失真度校准框图
5.4.2被校失真度测量仪设置为失真度测量功能，按测量范围设置测量频率和量程。 5.4.3失真度仪校准器按要求输出失真度D。：从被校失真度测量仪上读出失真度指示值Dr。并记录于附录A表A.4。 5.4.4在参考频率点（一般为1kHz），对被校失真度测量仪的每个量程进行校准。每量程校准不少于3点（一般取量程满度值的1/3、2/3及满度值或略低于满度值），其余频率点每量程校准不少于1点（一般取满度值或略低于满度值）。 5.4.5当被校失真度测量仪采用基波抑制（滤波）法原理测量谐波失真度时，失真度指示值应按公式（2）进行修正（10%以下的失真度的指示值一般不再修正）。
D V1-D2
D"=
(2)
式中： D' 被校失真度测量仪上失真度修正值； D，一被校失真度测量仪上失真度指示值。
3
