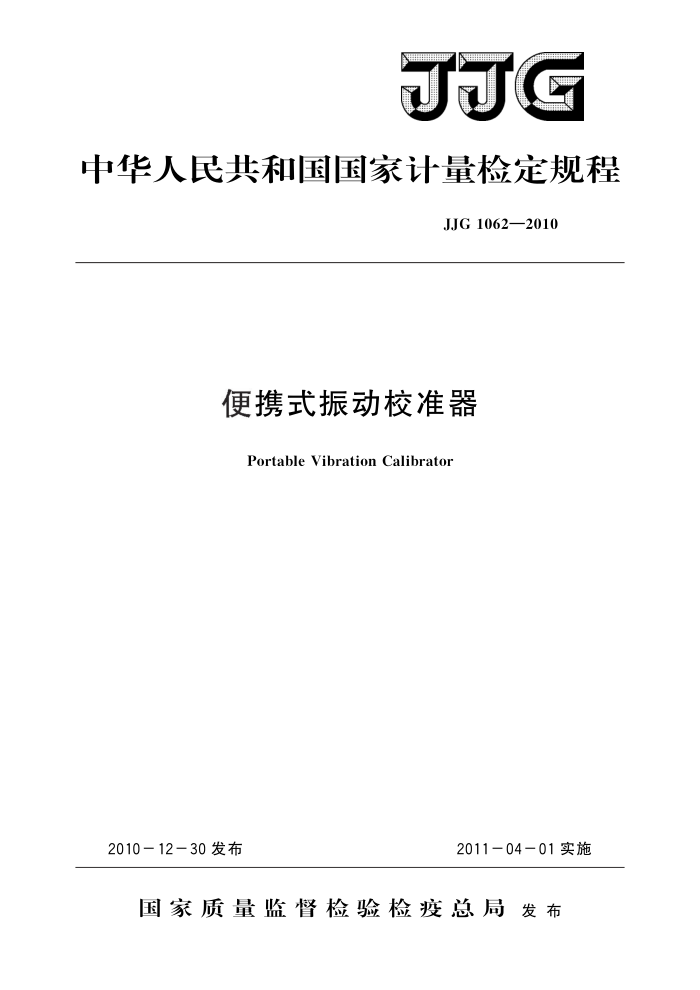

JJG
中华人民共和国国家计量检定规程
JJG1062—2010
便携式振动校准器
Portable Vibration Calibrator
2011-04-01实施
2010－12-30发布
国家质量监督检验检疫总局发布 JJG1062—2010
便携式振动校准器检定规程
JJG 1062—2010
Verification Regulation of
Portable Vibration Calibrator
本规程经国家质量监督检验检疫总局于2010年12月30日批准，并自
2011年4月1日起实施。
归口单位：全国振动冲击转速计量技术委员会起草单位：北京航天计量测试技术研究所
中国航空工业集团公司北京长城计量测试技术研究所
本规程委托全国振动冲击转速计量技术委员会负责解释 JJG1062—2010
本规程起草人：
杨晓伟 （北京航天计量测试技术研究所）朱刚 (北京航天计量测试技术研究所) 闫 磊（北京航天计量测试技术研究所）邵新慧 （中国航空工业集团公司北京长城计量测试技术研究所） JJG1062—2010
目 录
(1) (1 ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (5) (5) (6) (7)
1 范围 2 引用文献 3 概述 4 计量性能要求 4. 1 加速度幅值 4.2 频率 4.3 加速度波形失真度· 4. 4 横向振动比· 4. 5 加速度幅值稳定性· 4.6 最大承载质量： 5 通用技术要求 6 计量器具控制 6.1 检定条件.. 6.2 检定项目.. 6.3 检定方法： 6.4 检定结果的处理· 6.5 检定周期.. 附录A 便携式振动校准器检定证书内页格式附录B 便携式振动校准器检定结果通知书内页格式 JJG1062—2010
便携式振动校准器检定规程
1范围
本规程适用于便携式振动校准器（以下简称振动校准器）的首次检定、后续检定和使用中的检验。
2 引用文献
本规程引用下列文献： JJF1156一2006振动冲击转速计量术语及定义 JJG298一2005中频标准振动台（比较法）使用本规程时应注意使用上述引用文献的现行有效版本。
3概述
振动校准器是一种可以产生已知振动幅值和频率的参考源。它的主要工作原理是由晶体振荡器产生正弦信号，经功放电路驱动电磁激励器产生振动，并通过振动校准器内安装的伺服反馈传感器保证其幅值的稳定。振动校准器具有轻便、易于携带等特点，可在现场环境条件下工作。它的主要用途是对振动传感器进行现场快速校准，也可以对传感器所连接的测量、监测和记录系统进行快速校准与检查。
4计量性能要求
4.1加速度幅值
标称加速度幅值与测量加速度幅值的偏差不大于3.0%。
4.2频率
标称频率与测量频率的偏差不大于1.0%。
4.3加速度波形失真度
振动校准器的加速度波形失真度不大于5.0%，在全频段内允许有（1～2）个频带中的加速度波形失真度大于5.0%，其频带宽度不超过最大失真度频率的士5%。 4.4横向振动比
振动校准器的横向振动比不大于5.0%，在全频段内允许有（1～2）个频带中的横向振动比大于5.0%，其频带宽度不超过最大横向振动比频率的士5%。 4.5加速度幅值稳定性
在60s时间内加速度幅值漂移不大于1.0%。 4.6最大承载质量
振动校准器的最大承载质量应达到厂家给出的最大承载质量的95%以上。
1 JJG1062—2010
5通用技术要求
振动校准器上应有铭牌，标出型号、出厂编号、制造厂名。振动校准器工作表面应无明显的毛刺、划痕及其他瑕疵，出厂的技术指标中应给出其标称幅值、标称频率、失真度、横向振动比、最大承载质量、最大安装力矩及可工作的温度范围等技术指标。
6计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检验。 6.1检定条件 6.1.1检定环境条件 6.1.1.1温度为（23士5）℃，相对湿度不大于80%。 6.1.1.2实验室及其周围环境应无明显的振动和冲击源，无强电磁场、强声场和射频场的干扰，无电网噪声的干扰。 6.1.2加速度计的安装
加速度计应用螺栓安装在振动校准器工作表面，安装力矩按厂家要求
6.1.3检定用仪器的技术要求 6.1.3.1参考加速度计套组
包括参考加速度计及配套放大器。套组应在选定参考加速度和频率下，采用适当的
绝对法进行检定，加速度幅值在参考点160Hz测量不确定度为0.5%（k=2），且选用的参考加速度计质量不大于振动校准器最大承载质量的80%。 6.1.3.2三向加速度计
三向加速度计应经过比较法检定，其加速度幅值测量不确定度优于2.0%（k2），且质量不大于振动校准器最大承载质量的80%。 6.1.3.3数字电压表
频率范围为10Hz~10kHz，交流电压测量最大允许误差士0.2%。 6.1.3.4频率计
频率范围为10Hz10kHz，频率测量最大允许误差士1×10-5。 6.1.3.5失真度测量仪
频率范围为10Hz10kHz，失真度测量最大允许误差优于读数的士10%。 6.1.3.6动态信号分析仪
频率范围为10Hz～10kHz，幅值测量最大允许误差优于士2.0%。
6.2检定项目
检定项目见表1。
表1检定项目表首次检定
序号 1 2 2
检定项目外观检查加速度幅值
后续检定
使用中检验
+ +
+ +
+
