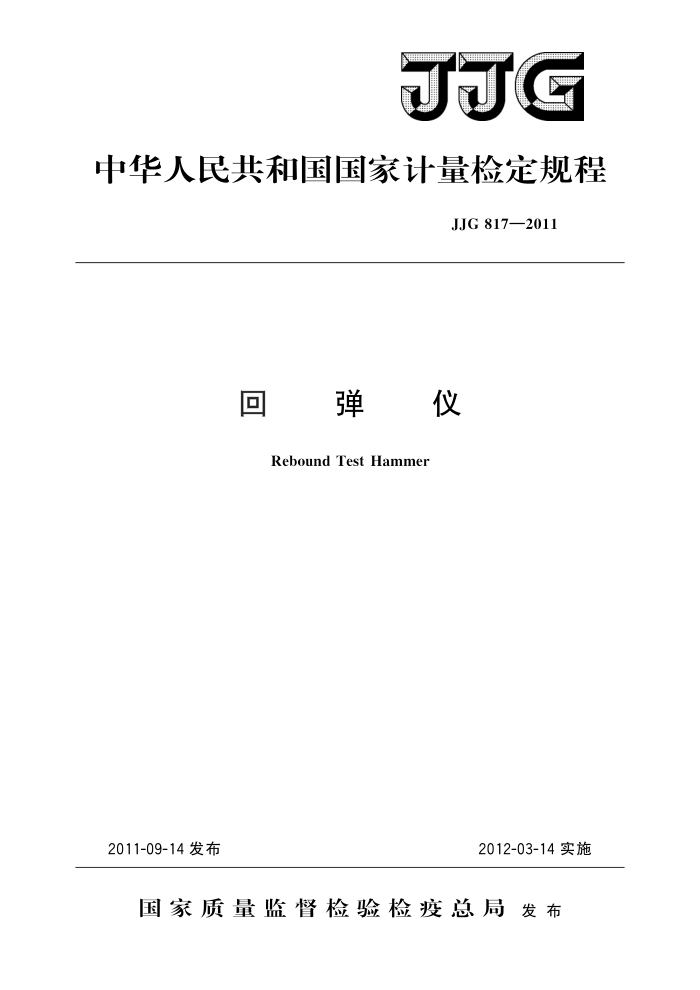

JJG
中华人民共和国国家计量检定规程
JJG 817—2011
回 弹仪
Rebound Test Hammer
2012-03-14实施
2011-09-14发布
国家质量监督检验检疫总局发布 JJG 817—2011
回弹仪检定规程 VerificationRegulation of Rebound Test Hammer
JJG 817—2011 代替JJG817—1993
本规程经国家质量监督检验检疫总局于2011年9月14日批准，并自
2012年3月14日起施行。
归口单位：全国力值硬度计量技术委员会
主要起草单位：陕西省建筑科学研究院
中国计量科学研究院
参加起草单位：舟山市博远科技开发有限公司
山东省乐陵市回弹仪厂
本规程委托全国力值硬度计量技术委员会负责解释 JJG 817—2011
本规程主要起草人：
文恒武（陕西省建筑科学研究院）张伟 （中国计量科学研究院）
参加起草人：
诸华丰（舟山市博远科技开发有限公司）魏超琪（陕西省建筑科学研究院）
王明堂（山东省乐陵市回弹仪厂） JJG817—2011
目 录
范围引用文件
(1) (1) (1) (1) (2) (4) (4) (4) (4) (4) (5) (8) (8) (9) (10) (11) (12) (13)
1 2
3 术语和计量单位 4 概述.
计量性能要求通用技术要求
5 6
.
6.1 外观 6.2运动部件.. 7计量器具控制 7. 1 检定条件 7. 2 检定项目和检定方法· 7.3 检定结果的处理. 7. 4 检定周期· 附录A 回弹仪检定记录附录 B 回弹仪检定证书内页格式附录 C 回弹仪检定结果通知书内页格式附录D 回弹仪检定装置附录E 回弹仪拉簧检定仪 J.JG817—2011
回弹仪检定规程
1范围
本规程适用于回弹仪的首次检定、后续检定和使用中检查。
2 引用文件
GB/T9138—1988回弹仪凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1弹击拉簧的拉伸长度tensilelengthofelastictensionspring
弹击锤脱钩瞬间弹击拉簧被拉伸的长度。 3.2回弹值rebound value
弹击锤弹回的距离与弹击拉簧拉伸长度之比的百分值。 3.3弹击锤起跳位置takeoffpositionofelastichammer
弹击锤撞击到弹击杆瞬间所处的位置。 3.4弹击锤脱钩位置unhookpositionofelastichammer
回弹仪弹击时，弹击锤在脱钩瞬间所处的位置。
3.5数字式回弹仪digitalreboundtesthammer
在指针直读式回弹仪基础上增加了回弹值采集、显示、储存、强度计算等数据处理功能的回弹仪。
4概述
回弹仪是用于检测混凝土、砂浆、砖抗压强度的仪器，机械构造如图1所示。其原理是通过弹击被测物表面获得回弹值，以回弹值作为与被测物抗压强度相关的指标，来推定被测物的抗压强度。
- JJG 817—2011
23 _
+
22
2
21 -
20
J
19 -
F
?
18
17 ~
16-
15
14
13
9 10
12
11
图1回弹仪机械构造和主要零件名称
1一紧固螺母：2一脱钩位置调整螺钉：3一挂钩；4一挂钩销子：5一锁定按钮：6一机壳： 7一弹击锤；8一拉簧座；9一卡环；10一密封毡圈：11一弹击杆：12一盖帽；13一缓冲压簧：
14一弹击拉簧；15—标尺；16—指针片；17指针块；18—中心导杆；19—指针轴；
20—导向法兰；21一挂钩压簧；22一复位压簧；23一尾盖
5计量性能要求
回弹仪主要技术要求见表1。
2 JJG817—2011
表1 回弹仪主要技术要求
序号 1 标尺 “100”刻度线位置 2
项 目
技术要求与检定器盖板定位缺
最大允许误差在刻线宽度范围内（刻线宽0.4mm）
口侧面重合 20.0
±0. 2
指针长度/mm
回弹仪规格
H980 H550 H450 M225 L75 L20
0. 65
±0.15
3
指针摩擦力/N
0. 50
±0.10
回弹仪规格
H980 H550 H450 M225 L75 L20 标尺“100”孩 刻线处
40. 0 18.0 45. 0
4 弹击杆端部球面半径/mm
±1. 0
25. 0
5
±0.2 mm
弹击锤脱钩位置
回弹仪规格
± 45 ±50 ±40 ±30 ±12 ±4
H980 H550 H450 M225 L75 L20 回弹仪规格
1 000 1 100 900 785 261 69
弹击拉簧刚度/（N/m）
6
H980 H550 H450 M225 L75 L20
134.4 86.0 106.0
±0. 5 ±0. 5 ±0. 5
弹击拉簧工作长度/mm
7
61. 5
±0. 3
3 JJG817—2011
表1(续）技术要求
序号
项目
最大允许误差
回弹仪规格
H980 H550 H450 M225 L75 L20
140.0
±0. 5
100.0
弹击拉簧拉伸长度/mm
8
±0.3
75. 0
标尺“0”处回弹仪规格 H980
弹击锤起跳位置
9
0~1
83
H550 H450 M225 L75 L20 指针滑块刻线对应的标尺数值与数字式回弹仪的显示值之差≤1，且两者的钢砧率定值均满足要求
10
钢砧率定值
88 80
±2
74
11 示值一致性
6通用技术要求
6.1外观
回弹仪外壳不允许有碰撞和摔落等造成的明显损伤，弹击杆球面应光滑，无裂痕、 锈蚀等缺陷，指针滑块示值刻度线应清晰，标尺上的刻度线应清晰、均匀。 6.2运动部件
各运动部件应活动自如、可靠，不得有松动、卡滞和影响操作的现象。
7计量器具控制
7.1检定条件 7.1.1环境条件
回弹仪检定装置应放置于平稳的工作台上，室内应清洁、干燥，室温应控制在 (20±5)℃。 7.1.2检定用标准器具
检定回弹仪使用的检定器具要求见表2。
