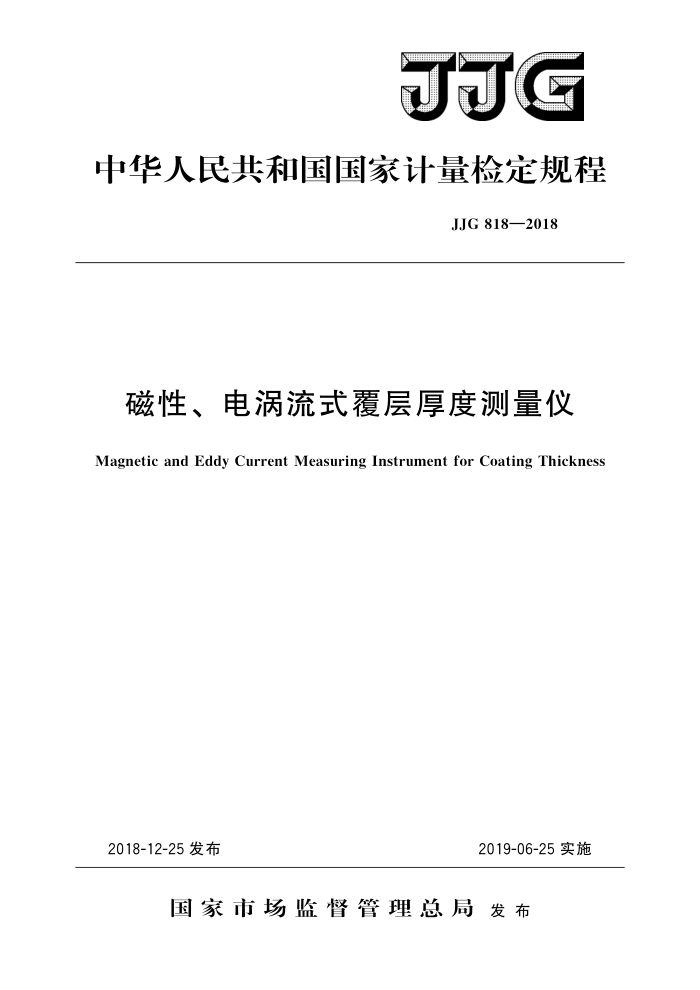

JJG
中华人民共和国国家计量检定规程
JJG818—2018
磁性、电涡流式覆层厚度测量仪
Magnetic and Eddy Current Measuring Instrument for Coating Thickness
2019-06-25实施
2018-12-25发布
国家市场监督管理总局发布 JJG 818—2018
磁性、电涡流式覆层厚度
测量仪检定规程 Verification Regulation of Magnetic
JJG 818—2018 代替JJG818—2005
and Eddy Current Measuring Instrument for
Coating Thickness
归口单位：全国几何量工程参量计量技术委员会主要起草单位：北京市计量检测科学研究院
天津市计量测试研究院
广东省计量科学研究院中国计量科学研究院
参加起草单位：广州兰泰仪器有限公司
本规程委托全国几何量工程参量计量技术委员会负责解释 JJG 818—2018
本规程主要起草人：
黄晟（北京市计量检测科学研究院）路瑞军（天津市计量测试研究院）卫作之 （广东省计量科学研究院）王凯（中国计量科学研究院）
参加起草人：
孙璟轶（北京市计量检测科学研究院）杨 成 文（广州兰泰仪器有限公司） JJG818—2018
目 录
引言 1 范围· 2 引用文件· 3 概述.
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (7) (7) (8) (13)
计量性能要求 4.1 测量力及其变动性 4. 2 测量重复性· 4.3 示值误差 4. 4 示值稳定性 4. 5 电源电压变化对仪器示值的影响 4.6 厚度片…
4
通用技术要求· 5.1 外观· 5.2 各部分的相互作用..· 6 计量器具控制 6.1检定条件 6.2 检定项目和主要检定器具.： 6..3检定方法. 7 检定结果的处理… 8检定周期附录A测厚仪示值误差测量不确定度评定附录B检定证书和检定结果通知书内页格式
5
I JJG 818—2018
引言
本规程是以JJF1001一2011《通用计量术语及定义》、JJF1002一2010《国家计量检定规程编写规则》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1094一2002 《测量仪器特性评定》为基础和依据进行修订的。与JJG818一2005相比，除编辑性修改外主要变化如下：
1.增加了标准厚度片的检定设备。 2.增加了对基体材料和尺寸的限制。 3.原规程中“覆层测厚仪、测厚仪、仪器”统一简称为“测厚仪”。 4.原规程中“示值重复性”改为“测量重复性”。 5.对电压具体变化进行了规定，见4.5。 6.原规程中“校准用厚度片”改为“厚度片”，“其测量结果不确定度和均匀性见
表1”改为“厚度片厚度值的测量结果不确定度和均匀性见表1”。
7.取消AA级的测厚仪及厚度片的要求，只保留A～D级。 8.针对无量程挡的测厚仪测量重复性的检定，增加了在仪器最小分辨力的量程2/3
以上范围进行检定的方法。
9.由于取消了AA级的测厚仪及厚度片规定，附录A的“测厚仪示值误差测量结果的不确定度评定”中相关内容依据JJF1059.1一2012《测量不确定度评定与表示》，对磁性、电涡流式覆层厚度测量仪重新进行评定。
本规程的历次版本发布情况：
JJG818一2005《磁性、电涡流式覆层厚度测量仪》； JJG889—1995《磁阻法测厚仪》；
—JJG818—1993《电涡流式测厚仪》。
II JJG818—2018
磁性、电涡流式覆层厚度测量仪检定规程
1范围
本规程适用于磁性（磁阻式和磁力式）覆层厚度测量仪和电涡流式覆层厚度测量仪（以下简称为测厚仪）的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： GB/T4956一2003磁性基体上非磁性覆盖层覆盖层厚度测量磁性法 GB/T4957一2003非磁性基体金属上非导电覆盖层覆盖层厚度测量涡流法凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
测厚仪中的磁性覆层厚度测量仪一般用于测量磁性金属基体上的非磁性覆盖层的厚度；电涡流式覆层厚度测量仪一般用于测量非磁性金属基体上的非导电覆盖层的厚度。
测厚仪按数值显示方式可分为数字式和指针式两大类，测量范围一般为（0～ 1250）um，最大可测至30mm，分辨力最高可达0.1um。按示值最大允许误差划分为AD四个准确度级别。测厚仪外形结构见图1。
磁性覆层厚度测量仪按工作原理又可分为磁阻式和磁力式两种。磁阻式覆层厚度测量仪是通过测量测头与基体金属之间因覆盖层（电镀、喷漆等工艺形成）引起的磁路磁阻变化，得到被测覆层厚度。磁力式覆层厚度测量仪是通过测量永久磁铁（测头）与基体金属之间因覆盖层引起的磁力变化，得到被测覆层厚度。磁性覆层厚度测量仪外形结构见图2所示。电涡流式覆层厚度测量仪是通过测量测头与基体金属之间因覆盖层引起的电涡流变化，得到被覆盖层厚度。
1
163
6
808
51
0
9
4 1一旋钮；2一按键；3一主机：
1一显示屏；2一键盘；3一主机；4一测头
4一标准厚度片；5一测头；6一指针盘
（a）数字式测厚仪示意图
（b）指针式测厚仪示意图
图1测厚仪外形结构示意图
1 JJG 818—2018
76.3 151
000 00
2
1显示屏；2—键盘；3—主机；4—测头
1一标准厚度片；2一测头；3一显示器；4一按键
（a）磁阻式覆层厚度测量仪示意图
（b）磁力式覆层厚度测量仪示意图
图2磁性覆层厚度测量仪外形结构示意图
4计量性能要求
4.1 测量力及其变动性
测厚仪的测头的测量力：（0.3～1.5）N。测量力变动性应不超过 F，其中F是 10次测量力的平均值。 4.2测量重复性
测厚仪的测量重复性应不大于表1的规定。 4.3示值误差
测厚仪示值最大允许误差和相应准确度等级见表1。 4.4示值稳定性
测厚仪示值在1h内的变化应不超过表1的规定。 4.5电源电压变化对仪器示值的影响
测厚仪电源电压在额定电压变化士10%处引起的仪器示值误差应满足4.3的要求
4.6厚度片
厚度片厚度值的测量结果不确定度和均匀性见表1。
表1计量性能要求
准确度级别
项目名称
A ±（0.5μm+ 王 (1 μm+ ±（2μm+ ±（3μm+
B
c
D
示值最大允许误差
1%H) 0.5 μm+ 1% H 0.1 μm+ 0.2%H
5%H) 2 μm+ 5%H 0. 4 μm+ 1% H
3%H) 1 μm+ 3%H 0.2 μm+ 0.6%H
10%H) 3 μm+ 10%H 0.6 μm+ 2% H
示值稳定性
测量重复性
2 JJG818—2018
表1(续)
准确度级别
项目名称
A
B 0. 4 μm
c 0.7 μm
D 1.0 μm
测量结果不 H≤50μm 0. 2 μm 确定度
厚度片 (k=2) H>50μm 0. 4%H 0.8%H 1. 4% H 2.0%H
H≤50μm 0.2 μm H>50μm 0.4%H
1. 0 μm 2.0%H
0. 4 μm 0.8%H
0.7 μm 1. 4% H
均匀性
注：H 一厚度片 片（板）的实际值，μm。 5 通用技术要求 5.1外观 5.1.1测厚仪铭牌应标有仪器名称、型号、编号、制造厂名称（或厂标）。 5.1.2测厚仪外表应整洁，无明显划痕、锈迹、损伤、起泡、漆膜脱落等现象，厚度片表面不应该有严重划伤或损伤。 5.1.3测厚仪上的文字、符号、数值及单位应字迹清晰。指示表表盘刻线清晰、无断线。与测量有关的数值应注明单位。数字显示清晰，无闪烁、缺笔画和连笔画现象， 5.1.4电池和充电器的安装处应有明显的极性标志。 5.2各部分的相互作用 5.2.1指示表的指针运动平稳，无卡滞、粘针、爬行等现象。 5.2.2接插件连接可靠、使用方便。各操作开关、旋钮、按键和指示灯工作可靠、有效。紧固件不得有松动或缺损现象。 5.2.3测厚仪具有的功能应工作可靠、有效。
后续检定和使用中检查的测厚仪，允许有不影响计量性能的上述缺陷
6 计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
6.1检定条件 6.1.1检定环境
检定环境见表2。
表2检定环境
检定室温度
室温变化 (℃/h) 1
相对湿度
被检仪器在室内平衡温度的时间
(℃) 20±5 外部环境
% 30~75
h ≥3
检定地点不应该有强磁场干扰
3
