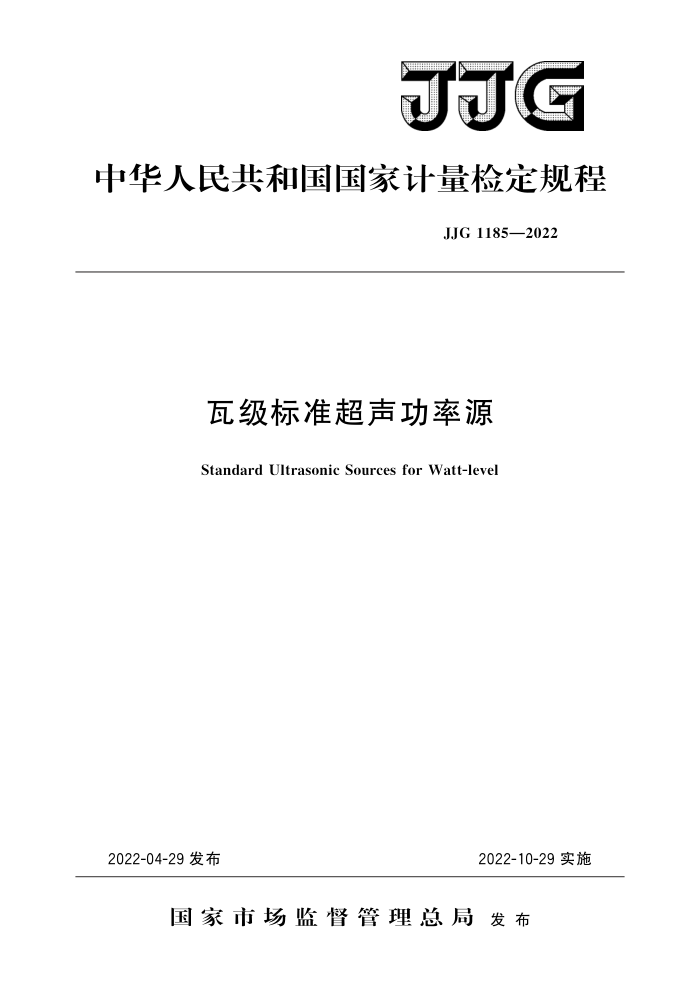

JJG
中华人民共和国国家计量检定规程
JJG1185—2022
瓦级标准超声功率源
Standard Ultrasonic Sources for Watt-level
2022-04-29发布
2022-10-29实施
国家市场监督管理总局发布 JJG 1185—2022
瓦级标准超声功率源检定规程
JJG 1185—2022
Verification Regulation of
Standard Ultrasonic Sources for Watt-level
归口单位：全国声学计量技术委员会主要起草单位：广东省计量科学研究院
陕西师范大学
中国计量科学研究院
参加起草单位：河南省计量科学研究院
中国测试技术研究院
本规程委托全国声学计量技术委员会负责解释 JJG1185—2022
本规程主要起草人：
陈沈理（广东省计量科学研究院）李敏毅（广东省计量科学研究院）吴胜举 （陕西师范大学）邢广振 （中国计量科学研究院）
参加起草人：
郭广建（广东省计量科学研究院）朱卫民（河南省计量科学研究院）姚小兵（中国测试技术研究院） JJG1185—2022
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (4) (4) (6) (6) (7) (8) (9)
范围· 2 引用文件： 3 术语和计量单位· 3.1计量单位. 3.2术语及定义 4. 概述 5 计量性能要求 5.1 绝缘电阻. 5. 2 工作频率 5.3 超声输出功率相对示值误差.. 5.4 线性偏差· 6通用技术要求 6.1 标志· 6.2 外观和供电 7计量器具控制 7.1 检定条件 7. 2 检定项目 7.3 检定方法 7.4 检定结果的处理. 7.5 检定周期· 附录A检定证书内页格式附录B检定结果通知书内页格式附录C 测量不确定度评定示例
1
.
- JJG1185—2022
引
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、 JJF1059.1《测量不确定度评定与表示》共同构成支撑本规程制定工作的基础性系列文件。
本规程为首次发布。
Ⅱ JJG1185—2022
瓦级标准超声功率源检定规程
1范围
本规程适用于频率范围为（0.5～10）MHz、超声声功率在（0.5～20）W范围内
的瓦级标准超声功率源的首次检定、后续检定和使用中检查。
2引用文件
本规程引用了下列文件： JJF1001通用计量术语及定义 JJF1034一2020声学计量术语及定义 JJF1059.1测量不确定度评定与表示 GB/T3102.7声学的量和单位 GB/T3947—1996声学名词术语 GB/T7966一2009声学超声功率测量辐射力天平法及性能要求 IEC61161：2013超声功率测量辐射力天平法及性能要求（Ultrasonics
Power measurementRadiation forcebalances and performance requirements)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1计量单位
本规程采用GB/T3102.7规定的量和单位。 3.2术语及定义
JJF1001、JJF1034和GB/T3947一1996界定的及以下术语和定义适用于本规程。 3.2.1超声输出功率ultrasonicoutputpower
P 在规定条件下和规定媒介中，超声换能器向近似为自由场中发射的时间平均超声
功率。
注： 1超声输出功率单位为瓦特（W)。 2规定媒介优选为水。
3.2.2超声换能器ultrasonictransducer
超声频率范围内，能实现电能转换成机械能或机械能转换成电能的装置。
3.2.3辐射电导radiationconductance
G 换能器的声输出功率与其输人电压的有效值（RMS）平方之比。用于表征超声换
1 JJG1185—2022
能器电声转换的特性。
注：辐射电导单位为西门子（S）。
3.2.4靶target
经特殊设计的可以（截取）插人超声场的用来测量辐射力的器件。
3.2.5声辐射力acousticradiationforce
作用于声场中的物体上不包括声冲流作用的由声场引起的时间平均力；或更为一般的定义是，排除声冲流作用，出现在两个不同声学特性的媒质界面或在一个衰减媒质声场中的时间平均作用力。
4概述
瓦级标准超声功率源是一种超声功率传递标准，是已知声功率输出的单频连续波超声源。它能复现一组标准超声功率量值，用于将声功率量值由超声功率基准或副基准传递到超声功率计标准装置。
瓦级标准超声功率源可以由信号发生器、功率放大器、标准超声换能器、阻抗匹配器和高频电压测量装置组成，也可以由带闭环控制和匹配的功率信号发生器和标准超声换能器组成。标准超声换能器是由稳定性好的石英或铌酸锂等单晶材料制成的平面圆形活塞超声换能器。
5计量性能要求
5.1绝缘电阻
标准超声换能器与使用状态保持一致使部分浸在水中时，1000V测试电压下，其绝缘电阻应大于100M2 5.2工作频率
输出声波频率应在0.5MHz～10MHz范围，频率稳定度优于0.02%。 5.3超声输出功率相对示值误差
超声输出功率示值相对误差应优于土5%。 5.4线性偏差
在超声输出功率动态范围，超声换能器超声输出功率与激励电压平方的线性偏差应优于土5%。
6通用技术要求
6.1标志
瓦级标准超声功率源应至少具有以下标志： a）制造厂商的名称或商标； b）产品型号和序列号。
6.2外观和供电 6.2.1瓦级标准超声功率源各操作件及附件应完好有效。 6.2.2标准超声换能器浸水部分在常温下应具有水密性。 2 JJG1185—2022
6.2.3瓦级标准超声功率源应采用使用说明书规定的优选电源供电，供电电压应在使用说明书规定的可用电压范围之内。
计量器具控制
7
计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1检定环境条件
瓦级标准超声功率源的检定环境条件如下：
空气温度：20℃~26℃； —水温：20℃～26℃；一相对湿度：≤80%； —静压：80kPa～108kPa。
7.1.2计量标准及主要配套设备
瓦级标准超声功率源检定用计量标准及主要设备的要求如下。 瓦级超声功率基准或副基准装置：声功率范围：0.5W～20W；相对扩展不确定度Urcl优于3.5%（k=2）。 a）电子天平：测量范围：0.01mg~100g；准确度等级：①级。 b）高频电压测量装置：频率范围覆盖：0.5MHz～10MHz；电压测量误差：优于士1.5%。 c）信号发生器：频率范围覆盖：0.5MHz～10MHz；输出电压：1mV～10V（峰峰值）；频率准确度：优于5×10-6；总谐波失真：优于1%。 d）功率放大器：频率范围覆盖：0.5MHz~10MHz；输出阻抗：502；最大线性输出功率：≥50W；总谐波失真：优于2%。 e）数字频率计：频率范围覆盖：0.5MHz～10MHz；频率准确度：优于1×10-6。 f）标准温度计：温度范围：0℃～50℃；
3
