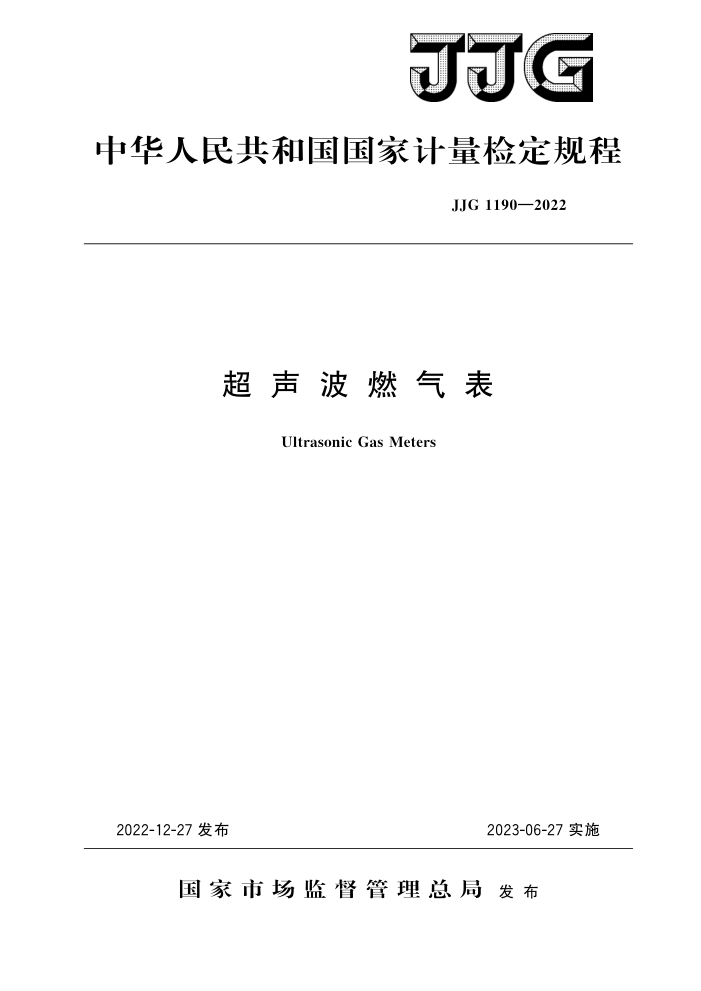

JJG
中华人民共和国国家计量检定规程
JJG 1190—2022
超声波燃气表
Ultrasonic Gas Meters
2022-12-27发布
2023-06-27实施
国家市场监督管理总局发布 JJG1190—2022
超声波燃气表检定规程
JJG 1190—2022
VerificationRegulation of Ultrasonic Gas Meters
归口单位：全国流量计量技术委员会主要起草单位：北京市计量检测科学研究院
重庆市计量质量检测研究院浙江省计量科学研究院
参加起草单位：浙江威星智能仪表股份有限公司
辽宁思凯科技股份有限公司
重庆前卫表业有限公司
上海真兰仪表科技股份有限公司
本规程委托全国流量计量技术委员会负责解释 JJG 1190—2022
本规程主要起草人：
杨有涛（北京市计量检测科学研究院）廖新 (重庆市计量质量检测研究院) 金岚（浙江省计量科学研究院）
参加起草人：
方炯 (浙江威星智能仪表股份有限公司）史健君（辽宁思凯科技股份有限公司）尹代强（重庆前卫表业有限公司）任海军（上海真兰仪表科技股份有限公司） JJG1190—2022
录
目
引言 1 范围· 2引用文件 3术语和计量单位 3.1术语· 3.2计量单位 4 概述· 4. 1 原理 4.2结构·· 4.3用途 5 计量性能要求·
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (3) (4) (4) （4) (4) (5) (5) (5) (6) (6) (6) (6) (7) (7 ) (7) (7) (8) (8) (11) (11) (12)
.
通用技术要求· 6.1 铭牌和标记 6.2 外观· 6.3 封印…· 6. 4 显示器·· 6.5 流量范围· 6.6 零流量读数· 6.7 防逆功能 6.8 附加部件.. 6.9 密封性· 6.10 压力损失 7计量器具控制· 7.1检定条件. 7. 2 检定项目 7.3 检定方法· 7.4检定结果的处理 7. 5 检定周期：附录A检定证书/检定结果通知书内页信息及格式（参考）
6
.
I JJG1190—2022
引言
JJF1001《通用计量术语及定义》、JJF1002一2010《国家计量检定规程编写规则》 和JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性文件。
本规程以GB/T32201一2015《气体流量计》、国际法制计量组织（OIML）的国际建议R137-1&.2：2012《气体流量计》（GasMeters）和欧盟标准EN14236：2007《家用超声波燃气表》（Ultrasonicdomesticgasmeters）为主要技术依据，参考了GB/T39841 2021《超声波燃气表》、JJG577一2012《膜式燃气表》、JJG1030一2007《超声流量计》 和JB/T12958一2016《家用超声波燃气表》，并综合我国超声波燃气表的现状进行制定。
本规程为首次发布。
Ⅱ JJG1190—2022
超声波燃气表检定规程
1范围
本规程适用于最大工作压力不超过50kPa，最大流量不超过160m"/h，以时差法测量原理的超声波燃气表的首次检定、后续检定和使用中检查。
2引用文件
本规程引用了下列文件： JJG5772012膜式燃气表 JJG1030—2007超声流量计 JJF1001通用计量术语及定义 JJF1004流量计量名词术语及定义 GB/T32201—2015气体流量计 GB/T39841—2021超声波燃气表 OIMLR137-1&.2：2012气体流量计（GasMeters） EN14236：2018家用超声波燃气表（Ultrasonicdomesticgasmeters） JB/T12958一2016家用超声波燃气表凡是注日期的引用文件，仅注日期的版本适用本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
JJF1001和JJF1004界定的及以下术语和定义适用于本规程。 3.1术语 3.1.1最大流量maximumflowrate
q max 燃气表满足计量性能要求的上限流量。
3.1.2最小流量minimumflowrate
q min 燃气表满足计量性能要求的下限流量
3.1.3分界流量transitionalflowrate
qt 介于最大流量和最小流量之间、把燃气表流量范围分为“高区”和“低区”的流量
点（如qt为0.1qmax）。
注：高区和低区各有相应的最大允许误差。 3.1.4流量范围flowraterange
符合燃气表计量性能要求的最大流量和最小流量所限定的范围。
1
