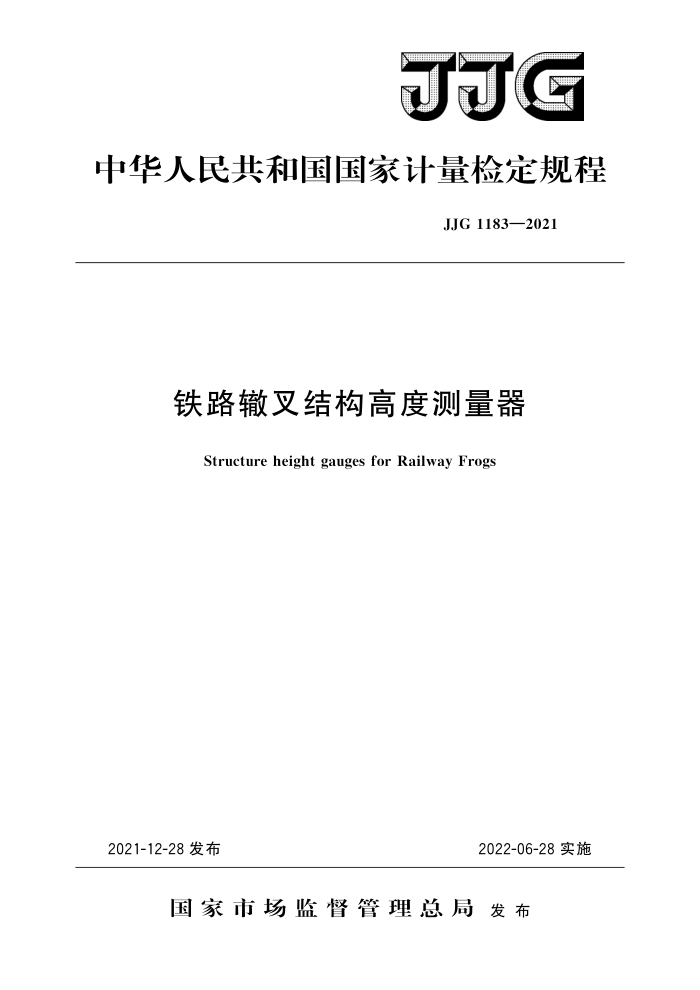

JJG
中华人民共和国国家计量检定规程
JJG1183—2021
铁路辙撤叉结构高度测量器
Structure height gauges for Railway Frogs
2021-12-28发布
2022-06-28实施
国家市场监督管理总局发布 JJG 1183—2021
铁路辙叉结构高度测量器
检定规程
JJG 1183—2021
Verification Regulation of Structure height gauges for Railway Frogs
归口单位：全国铁路专用计量器具计量技术委员会
铁路专用长度分技术委员会
主要起草单位：中国铁路沈阳局集团有限公司质量技术监督所
中国铁路昆明局集团有限公司计量所
中国铁道科学研究院集团有限公司标准计量研究所中国铁路南昌局集团有限公司技术监督所
参加起草单位：柳州科路测量仪器有限责任公司
本规程委托全国铁路专用计量器具计量技术委员会铁路专用长度分技
术委员会负责解释 JJG 1183—2021
本规程主要起草人：
汪法平（中国铁路沈阳局集团有限公司质量技术监督所）杨丽恒（中国铁路昆明局集团有限公司计量所）唐乐昕（中国铁路沈阳局集团有限公司质量技术监督所）陆明（中国铁道科学研究院集团有限公司标准计量研究所）陈晶京（中国铁路南昌局集团有限公司技术监督所）
参加起草人：
钟汉平（柳州科路测量仪器有限责任公司） JJG1183—2021
目 录
引言 1 范围 2
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (4) (4) (5) (6)
概述· 3 计量性能要求， 3.1主尺长度 3.2 测量范围 3.3 工作面表面粗糙度. 3. 4 标尺标记 3.5 游标标记面棱边至测量尺标记面的距离， 3.6 两定位尺定位面的共面性， 3.7 示值变动量. 3.8 示值误差 3. 9 示值重复性： 3.10 漂移
通用技术要求 4.1外观· 4. 2 各部分相互作用 5计量器具控制. 5.1检定条件.. 5.2 检定项目.. 5.3 检定方法· 5.4检定结果的处理· 5.5检定周期附录A（参考件） 铁路辙叉结构高度测量器检定记录表附录B（参考件） 检定证书和检定结果通知书内页格式
1
- JJG 1183—2021
引言
本规程根据TB/T3467一2016《合金钢组合辙叉》、TB/T447一2004《高锰钢辙叉技术条件》、TG/GW115一2012《高速铁路无诈轨道线路修理规则》和TG/GW116 2013《高速铁路有诈轨道线路修理规则》中相关要求编制而成
，
本规程为首次发布。
I JJG1183—2021
铁路辙叉结构高度测量器检定规程
1 范围
本规程适用于铁路辙叉结构高度测量器（以下简称测量器）的首次检定、后续检定和使用中检查。 2概述
测量器是用于测量铁路辙叉心轨顶面相对翼轨顶面高度差的铁路专用计量器具，按显示方式分为标尺式测量器和数字式测量器，其结构示意图见图1、图2。
5
1
2
0
一
-
图1 标尺式测量器
1，5一定位尺；2一主尺；3一测量尺；4一游标
3
5
2
图2数字式测量器
1，5一定位尺；2一主尺；3一测量尺；4一读数装置
3 计量性能要求 3.1主尺长度
测量器的主尺长度应不小于300mm。 3.2 测量范围
测量尺测量范围应覆盖（15~15）mm。 3.3工作面表面粗糙度
测量器各工作面的表面粗糙度Ra值应不大于0.8um。 3.4标尺标记
对于标尺式测量器，测量尺及游标的标记宽度为（0.12～0.25）mm，标记宽度差
1 JJG1183—2021
应不大于0.05mm。 3.5游标标记面棱边至测量尺标记面的距离
对于标尺式测量器，游标标记面棱边至测量尺标记面的距离应不大于0.30mm。 3.6两定位尺定位面的共面性
两定位尺定位面的共面性应不大于0.02mm。 3.7示值变动量
测量器在横向范围内的示值变动量应不大于0.04mm。 3.8示值误差
示值误差应不超过土0.10mm。 3.9示值重复性
对于数字式测量器，示值重复性应不大于0.03mm。 3.10漂移
对于数字式测量器，数字漂移在1h内应不大于0.01mm。
4通用技术要求 4.1外观
测量器各工作面不应有锐边、锈蚀、碰伤、划痕及镀层脱落等缺陷，表面镀层应均匀。标尺式测量器各标尺标记应刻至有关部位的边缘；数字式测量器显示读数应清晰、 完整，无黑斑和闪跳等现象。测量器上应有产品名称、型号、制造厂名（代号或商标）、 出厂日期及出厂编号。
后续检定和使用中检查的测量器允许有不影响使用质量的外观缺陷。 标尺式测量器的分度值应不大于0.05mm，数字式测量器的分辨力应不大于
0.01 mm. 4.2各部分相互作用
紧固螺钉的作用应可靠，测量尺移动应平稳、灵活，不应有松动或阻滞现象。对于带自动休眠功能的数字式测量器，重启后显示数值应与休眠前一致，不应自动清零。
5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
5.1检定条件 5.1.1检定环境
检定应在温度为（20土8）℃、相对湿度不大于80%的室内进行。检定前测量器与
其标准器在室内的温度平衡时间应不少于2h。检定时应填写检定记录（见附录A）。 5.1.2检定器具
检定器具见表1。
2 JJG1183—2021
表1 检定器具一览表
规格 500 mm Ra 0.8 μm
检定器具钢直尺
技术要求 MPE：±0.15mm -17%~+12% MPE：±0.005mm
表面粗糙度比较样块
塞尺量块等高量块平板万能工具显微镜
0.02mm、0.30mm
5等 5等 1级
300mmX400mm 200mmX100mm
MPE：±(1μm+10-5L)
5. 2 检定项目
检定项目见表2。
表 2 检定项目一览表
检定项目
首次检定
后续检定
使用中检查
+ + 一
外观各部分相互作用
+ + + + + + + + + + + +
+ + - 一 + 1 + + + + + +
主尺长度测量范围
工作面表面粗糙度
-
标尺标记
-
游标标记面棱边至测量尺标记面的距离
一
两定位尺定位面的共面性
示值变动量示值误差示值重复性
-
漂移
注：“十”表示应检定；“一”表示可不检定。
5. 3 检定方法 5.3.1外观
目力观察， 5.3.2各部分相互作用
手动试验 5.3.3主尺长度
用钢直尺测量。
