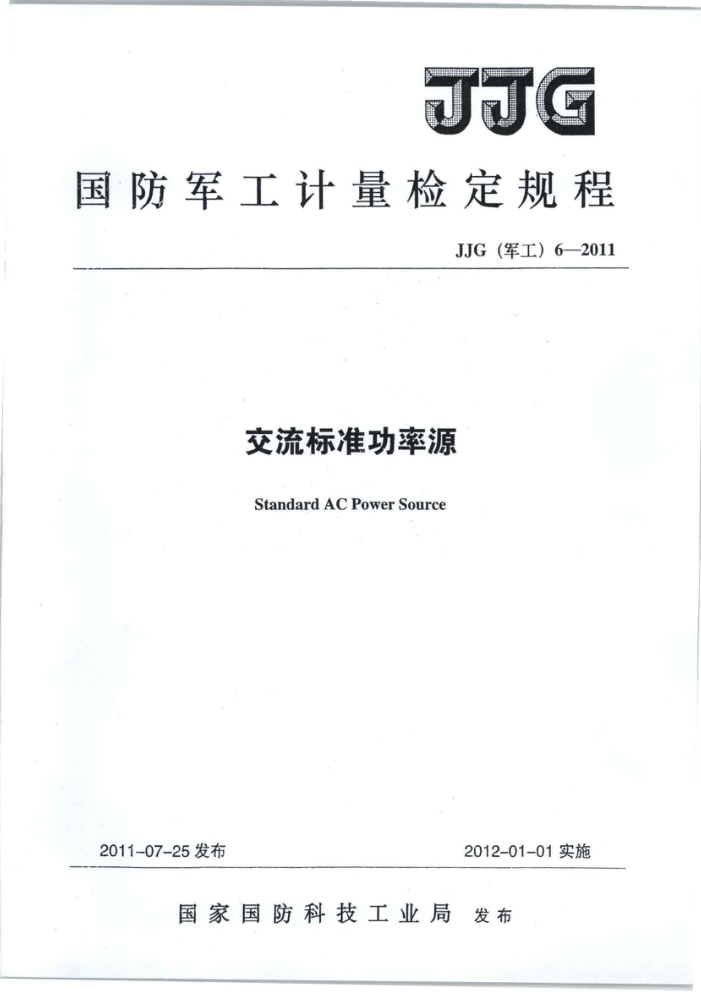

JJG
国防军工计量检定规程
JJG（军工）6—2011
交流标准功率源
StandardACPowerSource
2012-01-01实施
2011-07-25发布
国家国防科技工业局 发布 JG（军工）6—2011
交流标准功率源检定规程
JJG（军工）6—2011
Verification Regulation for Standard ACPower Source
本检定规程经国家国防科技工业局于2011年07月25日批准，并自2012 年01月01日起施行。
主要起草单位：国防科技工业电学一级计量站 JG（军工）6—2011
本规程主要起草人：
刘燕虹 （国防科技工业电学一级计量站）金海彬 （国防科技工业电学一级计量站）胡志远 （国防科技工业电学一级计量站） JJG（军工）6—2011
目 录
1范围 2 引用文献 3概述 3.1用途 3.2原理 4计量性能要求 4.1功率示值误差 4.2 电压示值误差 4.3 电流示值误差 4.4 相位示值误差 4.5 频率示值误差 4.6 稳定性 4.7 调节细度 4.8 电压失真度 4.9 电流失真度 4.10 电压负载调整率 4.11 电流负载调整率 4.12 电压电源调整率 4.13 电流电源调整率 5通用技术要求 5.1外观和附件 5.2工作正常性 5.3耐压 6计量器具控制 6.1检定条件 6.2检定项目 6.3 检定方法 6.4 检定结果的处理 6.5 检定周期
.
.
-
1
2
2
2 2
3
D
23 23 JG（军工）6—2011
交流标准功率源
1范围
本检定规范规定了交流标准功率源的技术要求、检定条件、检定项目、检定方法检定结果的处理和检定周期。
本检定规范适用于测量范围10Hz~10kHz、10mV~1100V、1mA~100A、-180°~ 180°，功率示值误差不小于0.005%的交流标准功率源和电压电流两路输出的具有交流功率功能的多功能标准源的首次检定、后续检定和使用中检验。继电保护测试仪，交流功率信号源等仪器的检定可参照使用。
本检定规范不适用于交流稳定电源和电压或电流一路输出的交流功率电源的检定。
2引用文献
GB4793.1-1995测量、控制和试验室用电气设备的安全要求第一部分：通用要求。
3概述 3.1用途
交流标准功率源可用于检定或校准单相、三相交流标准功率源、功率表、电能表、 电压表、电流表、相位表和功率因数表等测量仪器；也可用作单相、三相交流标准功率信号源、电压信号源、电流信号源、相位信号源和功率因数信号源。 3.2原理
模拟交流标准功率源多用文氏桥电路，电位计移相电路来实现。数字交流标准功率源多用数模转换器进行数字合成形成输出信号，用计数器进行移相来实现。 4计量性能要求
4.1功率示值误差
功率示值误差应符合被检交流标准功率源相应的技术要求。 4.2电压示值误差
电压示值误差应符合被检交流标准功率源相应的技术要求。 4.3电流示值误差
电流示值误差应符合被检交流标准功率源相应的技术要求。
4.4相位示值误差
相位示值误差应符合被检交流标准功率源相应的技术要求。 JJG（军工）6—2011
4.5频率示值误差
频率示值误差应符合被检交流标准功率源相应的技术要求。 4.6稳定性
功率稳定性、电压稳定性、电流稳定性、相位稳定性应符合被检交流标准功率源相应的技术要求，并且稳定性误差应优于相应示值误差指标的三分之一。 4.7调节细度
电压调节细度、电流调节细度、相位调节细度应符合被检交流标准功率源相应的技术要求。 4.8电压失真度
电压失真度应符合被检交流标准功率源相应的技术要求。
4.9电流失真度
电流失真度应符合被检交流标准功率源相应的技术要求。 4.10电压负载调整率
电压负载调整率应符合被检交流标准功率源相应的技术要求。 4.11电流负载调整率
电流负载调整率应符合被检交流标准功率源相应的技术要求。 4.12电压电源调整率
电压电源调整率应符合被检交流标准功率源相应的技术要求。 4.13电流电源调整率
电流电源调整率应符合被检交流标准功率源相应的技术要求。
5通用技术要求
5.1外观和附件
被检交流标准功率源外观应完好，无影响正常工作的机械损伤；其附件应齐全并应有清单，应具有仪器说明书，仪器说明书应有详细的主机与附件、选件配套后的技术要求。 5.2工作正常性
通电后被检交流标准功率源应能正常工作，各种设置指示应正确，各种通讯接口应功能正常，输出信号测量范围应符合要求。 5.3耐压
在相对湿度不大于75%的环境条件下，被检交流标准功率源的危险带电电路对参考试验地之间应能承受频率为（45~65）Hz和表1规定的试验电压作用1min，试验时不应出现击穿或飞弧，试验后被检交流标准功率源应能正常工作。危险带电电路的定义及条件见GB4793.1-1995中附录E，参考试验地的定义与条件见CB4793.1-1995中 6.8.1。
