JJG

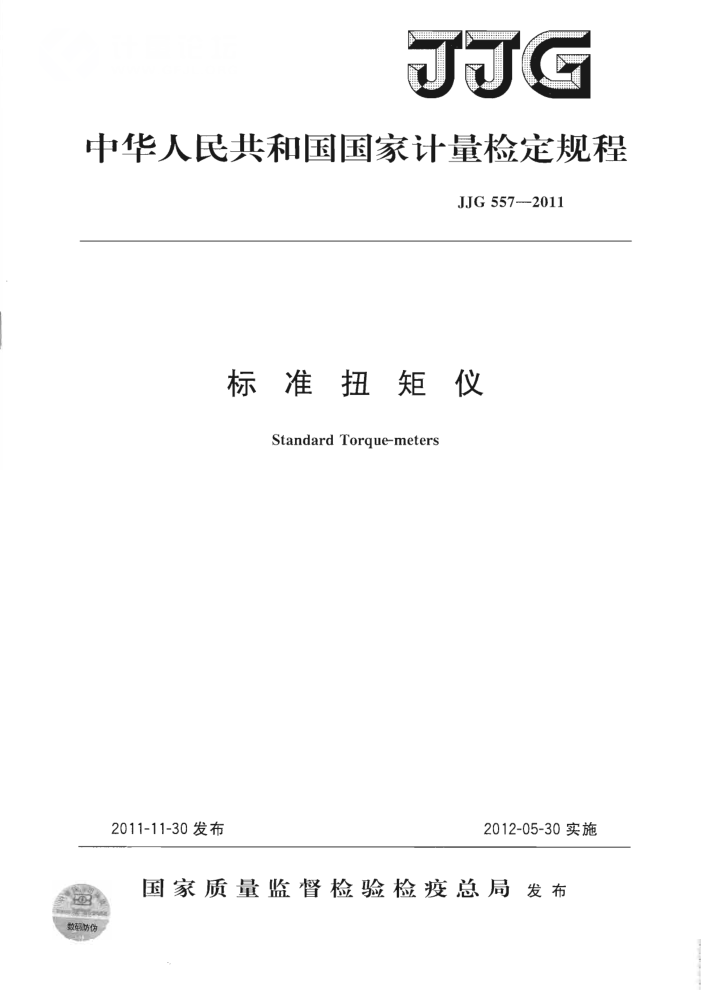

中华人民共和国国家计量检定规程
JJG 557--2011
标准扭矩仪
Standard Torgue-meters
2011-11-30发布
2012-05-30实施
国家质量监督检验检疫总局发布
数码防伪 JJG 557—2011
标准扭矩仪检定规程
JJG557—2011 代替JJG557—1988
Verification Regulation ofStandardTorque-meters
本规程经国家质量监督检验检疫总局于2011年11月30日批准，并自
2012年5月30日起施行。
归口单位：全国力值硬度计量技术委员会主要起草单位：中国计量科学研究院
中国航天科技集团公司一院一〇二所中船重工集团第七O四研究所
参加起草单位：上海市计量测试技术研究院
吉林省计量科学研究院中国航空工业集团公司北京长城计量测试技术研究所
本规程委托全国力值硬度计量技术委员会负责解释 JJG 557—2011
本规程主要起草人：
郭斌（中国计量科学研究院）梅红伟（中国航天科技集团公司一院一〇二所）李涛（中船重工集团第七〇四研究所）
参加起草人：
肖 飞（上海市计量测试技术研究院）曲 日卓（吉林省计量科学研究院）秦海峰（中国航空工业集团公司北京长城计量测试技术研
究所) JJG 5572011
目录
1范围. 2引用文件： 3术语和计量单位· 3.1术语. 3.2符号、含义及单位· 4概述.. 5计量性能要求. 5.1应变式等扭矩仪. 5.2百分表式扭矩仪· 6通用技术要求· 6.1 外观检查.. 6.2 扭矩仪的定度…· 6.3 其他技术特性要求· 6.4 指示仪表的使用， 6.5 指示仪表的分辨力 6.6指示仪表的替换 7计量器具控制 7. 1 检定条件.. 7. 2 检定项目和检定方法： 7. 3 检定结果的处理... 7. 4 检定周期· 附录A 检定流程图示附录B 应变式等标准扭矩仪检定证书内页格式附录C 百分表式标准扭矩仪检定证书内页格式附录D 应变式等标准扭矩仪检定结果通知书内页格式附录E 百分表式标准扭矩仪检定结果通知书内页格式附录F 应变式等标准扭矩仪检定记录格式附录G 百分表式标准扭矩仪检定记录格式
(1) (1) (1) (1) (1) (3) (3) .（3) (4) (4) (4) (4) (4) (4) (4) （5) (5) (5) (5) (9) (9) (10) (11) (12) (13) (14) (15) (16)
.
.
. JJG557—2011
标准扭矩仪检定规程
范围本规程适用于百分表式和应变式等标准扭矩仪（以下简称扭矩仪）的首次检定、后
续检定和使用中检查。
引用文件本规程引用以下文件： JJF1011一2006力值与硬度计量术语及定义 JB/T5483一1991标准扭矩仪技术条件凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位
2
3.1术语
百分表式标准扭矩仪standardtorsionmeter 弹性体为棒式，指示装置为百分表的扭矩仪，又称标准扭矩计。
3.2符号、含义及单位
符号、含义及单位见表1。
表1符号、含义及单位
序号 实验 符号
含义
单位
类型 A
与扭矩仪测量下限对应的下限变形示值（或输 mV/V,Nm,mm,
4
1
V，Hz等 mV/V,Nm,mm,
出) 扭矩仪指示装置的分辨力
A A A或B R 重复性 A或B S. 长期稳定度 A
2
V,Hz等 %FS
Z, 回零差
3 4 5 6 7 8 9 10
% % % % % % 无
U
进回程差 E 示值误差 I, 内插误差 Rot 方位误差
A A A A-1
0°方位的测量序号
1
1 JJG557—2011
表1(续)
实验类型 A-1 Z, 第讠次测量序列的回零差
符号
含义
单位 %
序号
11
mV/V,Nm,mm,
Xoj 第讠次测量序列施加扭矩前指示仪表的读数
12
A-1
V，Hz等
13 A-1 X'oj 第ü次测量序列卸除扭矩后指示仪表的读数 mV/V,Nm,mm,
V，Hz等 mV/V,Nm,mm,
A-1 Xnj 第次测量序列额定扭矩下指示仪表的读数
14
V，Hz等 mV/V,Nm,mm,
15 A-1 X. 0°方位上，第一次测量进程示值
V，Hz等 mV/V,Nm，mm,
16 A-1 Xo 0°方位上，第二次测量进程示值
V，Hz等
扭矩仪在0°方位上第一次测量进程示值与其他 mWV,Nm,mm,
17 A-1 18
V，Hz等 mm mm mm
各方位上测量进程示值的平均值
B B B
D max 该级扭矩下同一百分表示值的最大值
该级扭矩下同一百分表示值的最小值 XD 该级扭矩下同一百分表3次示值的平均值
19 20 21 A-2
D min
mv/v,Nm,mm,
0°方位上，3次测量进程示值的最大值
V,Hz等 my/V,Nm,mm,
A-2
0°方位上，3次测量进程示值的最小值
22
A
V,Hz等 mV/V,Nm，mm,
23 A-2
o°方位上，3次测量进程示值的平均值
V，Hz等 mV/V,Nm,mm,
24 A或B X, 扭矩仪上次检定进程示值的平均值
V，Hz等 mV/V,Nm,mm,
25 A或B X2 扭矩仪本次检定进程示值的平均值
V，Hz等 mV/V,Nm,mm,
X, 施加的标准扭矩值
26
A
V，Hz等 mV/V,Nm,mm,
A-2 X' 0°方位上，3次测量回程示值的平均值
27
V，Hz等
A-1 X'. 扭矩仪在0°方位上第一次测量回程示值与其他 mV/V,Nm,mm,
1
28
各方位上测量回程示值的平均值
V，Hz等 mV/V,Nm,mm,
X. 用校准方程求出的扭矩仪示值的计算值
29
A
V,Hz等
2 JJG557—2011
表1（续）
序号 实验 符号
含义
单位
类型 A-1 Xmax
扭矩仪在0°方位的第一次进程示值与其他各个 mV/V,Nm,mm,
30
V，Hz等
角度进程示值中的最大值
A-1 X min 扭矩仪在0°方位的第一次进程示值与其他各个 mV/V,Nm,mm,
31
V，Hz等
角度进程示值中的最小值实验类型： A 一应变式等扭矩仪的检定； A-1一首次检定及后续检定中需要做转角实验的检定； A-2- 后续检定中不需要做转角实验的检定；
说明
B 百分表式扭矩仪的检定。
概述
4
扭矩仪由扭矩传感器（或扭矩棒）及配套的指示装置组成。当扭矩传感器（或扭矩棒）受扭时，扭矩的大小由指示装置进行指示。扭矩仪主要用于在实验室或工程现场对扭矩的测量。
5计量性能要求
5.1 应变式等扭矩仪
扭矩仪的准确度级别划分及技术指标如表2所示。
表2标准扭矩仪的准确度级别划分及技术指标
技术指 标
级 别
Z,(%FS) R(%) S(%) E(%) u(%) 1,(%) R(%)
! 20000r
0.01 ±0.01 ±0.01 ±0.02 ±0.01 0.02
0. 01 0.02 10000r ±0.010 0. 02 ±0.02 ±0.02 ±0.04 ±0.02 0. 04 0.03
±0.005
±0.015 0.03 ±0.03 ±0.03 ±0.06 ±0.03 0.06 ±0.025 0. 05 ±0.05 ±0.05 ±0.10 ±0.05 0. 1 ±0.05
7 000 r 4000r 2 000r 1000r 700 r 400r 1. 进回程差和内插误差根据使用情况给出。 2. 当扭矩仪使用扭矩单位时，须考核扭矩仪示值误差指标，不需考核长期稳定度
0. 05 0. 1 0. 2 0. 3 0. 5
±0. 1 ±0. 1 ±0. 2 ±0. 1 0. 2
0. 1 0. 2 ± 0. 2 ±0. 2 ±0. 4 ±0. 2 0. 4 0.3 ±0. 3 ±0. 3 ±0. 6 ±0. 3 0. 6 0. 5 ± 0. 5 ±0. 5 ±1. 0 ±0. 5 1. 0
±0.10 ±0.15 ±0.25
说明 指标。
3.当扭矩仪使用非扭矩单位时，须考核扭矩仪长期稳定度指标，不需考核示值误差指标。
3 JJG557—2011
5.2百分表式扭矩仪
百分表式扭矩仪的准确度级别为0.3级。
5.2.1每只百分表的回零差应不大于0.2个分度。 5.2.2在20%额定负荷下，每只百分表的变形示值应大于70个分度。
注：变形示值为有负荷时和无负荷时扭矩仪同一只百分表读数的差值，以下简称示值。 5.2.3扭矩仪在同一级负荷下的示值重复性，在小于额定负荷30%的负荷点上不得大于0.5%，其余负荷点均不得大于0.3%。 5.2.4扭矩仪在同-一级负荷下的示值长期稳定度，在小于额定负荷30%的负荷点上不得超过土0.5%，其余负荷点均不得超过士0.3%。
6通用技术要求
6.1外观检查 6.1.1扭矩仪应有铭牌，铭牌上应标明扭矩仪名称、型号、规格、编号、等级、制造厂等。 6.1.2扭矩仪及其附件的表面应无影响技术性能的瑕疵。附件齐全，不准任意更换。 扭矩仪及其附件应稳固地安放在坚固的专用仪器箱中。 6.1.3百分表式扭矩仪的百分表应有编号，表盘和标记应清晰，指针不应松动或弯曲，指针走动应均匀、灵活。 6.2扭矩仪的定度
新制造、经过调修或使用不当的扭矩仪需重新定度，并在半年内再次进行检定，合格后方可使用。 6.3其他技术特性要求
扭矩仪的其他有关技术特性（如电气特性、温度特性、固有频率、循环寿命、外磁场影响、抗振动性能等）应满足相应技术文件（如有关的国家标准、行业标准和出厂说明书等）的要求。 6.4指示仪表的使用 6.4.1指示仪表应按出厂说明和用户要求使用和调整。 6.4.2扭矩传感器和指示仪表应配套使用，-一般不得随意更换。 6.4.3指示仪表的示值不确定度不应影响扭矩仪整个组合的不确定度。推荐指示仪表的示值不确定度不大于整个系统不确定度的1/3。 6.5指示仪表的分辨力 6.5.1百分表
百分表标度盘上的刻线应均匀一致，指针宽度应近似等于刻线宽度。指示仪表的分辨力（r）应依据指针宽度与两相邻刻线中心间距（刻度间距）的比值来确定，推荐比值为1/2，1/5，1/10。当刻度间距不小于1.25mm时，可估读1/10的标度盘分度值。 6.5.2数字式仪表
扭矩仪在无负荷时，如果数字仪表的示值变化不大于一个增量，则分辨力为显示的
4
