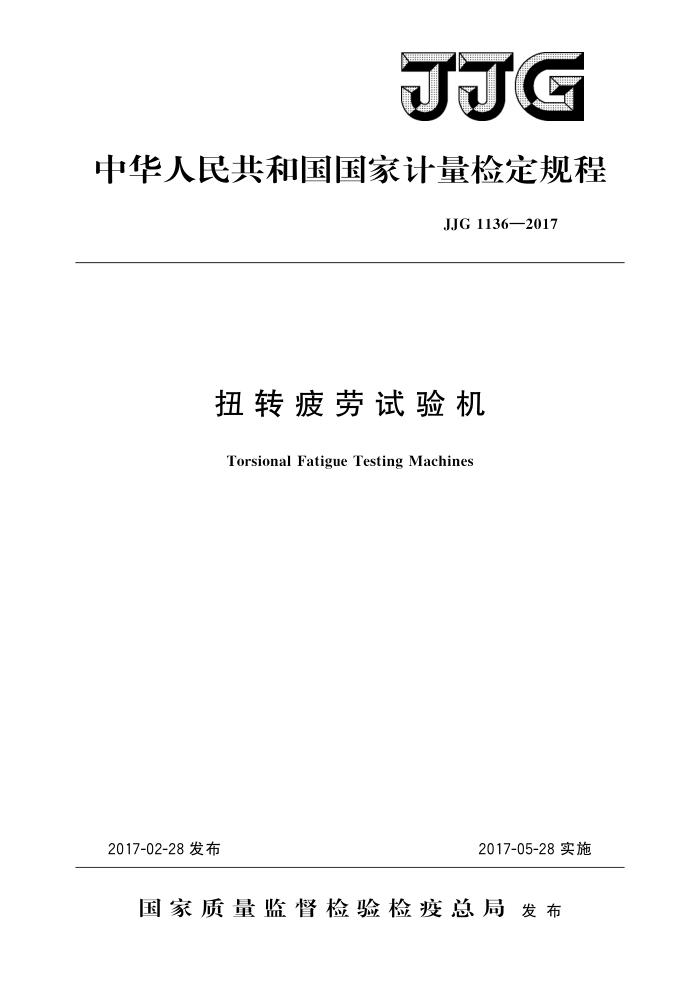

JJG
中华人民共和国国家计量检定规程
JJG1136—2017
扭转疲劳试验机
Torsional Fatigue Testing Machines
2017-02-28发布
2017-05-28实施
国家质量监督检验检疫总局发布 JJG 1136—2017
扭转疲劳试验机检定规程 Verification Regulation for Torsional
JJG 1136—2017
Fatigue Testing Machines
归口单位：全国力值硬度计量技术委员会主要起草单位：中航工业北京长城计量测试技术研究所
厦门大学
参加起草单位：东北大学
安徽省计量科学研究院
中航工业成都发动机（集团）有限公司
河南航天精工制造有限公司
本规程委托全国力值硬度计量技术委员会负责解释 JJG1136—2017
本规程主要起草人：
秦海峰 中航工业北京长城计量测试技术研究所田峰 中航工业北京长城计量测试技术研究所陈立杰 厦门大学
参加起草人：
吴宁祥 东北大学许光 安徽省计量科学研究院周爱萍 中航工业成都发动机（集团）有限公司冯德荣 河南航天精工制造有限公司 JJG1136—2017
目 录
引言
(Ⅱ) (1) (1) (1) (4) (4) (5) (6) (13) (13) (14) (17)
范围· 2 引用文件。 3 术语和计量单位·
1
概述（原理、构造和用途）计量性能要求通用技术要求·· 计量器具控制
4
5
6 7
8 检定结果的处理
检定周期.. 附录A 检定证书/检定结果通知书内页格式附录 B 检定记录
9 JJG1136—2017
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》给出的规则起草。其技术指标和检定方法参照了GB/T12443一2007《金属材料扭应力疲劳试验方法》、 JJG556一2011《轴向加力疲劳试验机》、ISO1352：2011《金属材料扭矩控制疲劳试验方法》（MetallicMaterialsTorqueControlledFatigueTesting）和ASTME2207-15 《带有薄壁管状样品的应力控制轴向扭转疲劳试验用标准实施规程》（StandardPractice for Strain-Controlled Axial-Torsional Fatigue Testing with Thin-Walled Tubular Speci- mens)。
本规程为首次发布。
ⅡI JJG1136—2017
扭转疲劳试验机检定规程
1范围
本规程适用于电液伺服式、电磁共振式、液压式和电动式扭转疲劳试验机（以下简称为试验机）的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： JJG556一2011轴向加力疲劳试验机 GB/T12443一2007金属材料扭应力疲劳试验方法 ISO1352—2011MetallicMaterialsTorqueControlledFatigueTesting ASTM E22o7-15Standard Practice for Strain-Controlled Axial-Torsional Fatigue
Testing with Thin-Walled Tubular Specimens
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位 3.1术语 3.1.1循环扭矩cyclictorque
周期性变化的扭矩。
3.1.2平均循环扭矩meancyclictorque
循环扭矩峰值和循环扭矩谷值的代数平均值。
3.1.3循环扭矩范围cyclictorquerange
循环扭矩峰值和循环扭矩谷值的代数差。 3.1.4循环扭矩幅cyclic torque amplitude
循环扭矩范围之半。
3.1.5循环扭矩频率frequencyofcycletorque
扭矩循环试验中，每秒钟内循环扭矩变化的周期数。
3.2本规程使用的符号、单位与说明见表1，扭矩循环示意见图1。
表1符号、单位与说明
符号 a e f fo
单位 % 试验机扭矩指示装置的相对分辨力 %,mm （受力/几何）同轴度 Hz 试验机的工作频率
说 明
% 回零差
1 JJG1136—2017
表1(续)
符号 (TjTj)min Nm*
单位
说 明
循环扭矩检测时，由扭矩检定装置示值得到的循环扭矩范围的最小值
Nm 10min循环扭矩变动性检测时，试验机扭矩指示装置10次循环扭矩
T ploji
峰值示值的第；次读数
(Tploj—Tvoj ）mux Nm 10min循环扭矩变动性检测时，计算得到的10组循环扭矩范围的最
大值
(Tploj Tvloj )min Nm 10min循环扭矩变动性检测时，计算得到的10组循环扭矩范围的最
小值
T p1lomx T p10omin Tr TR Tr/TRmax T Rmax TRIO T. T! T smx T smin Tvi Tel0j T。 Tod Zd
Nm 10min内试验机扭矩指示装置指示的循环扭矩峰值的最大值 Nm 10min内试验机扭矩指示装置指示的循环扭矩峰值的最小值 Nm 循环扭矩试验时，试验机施加的循环扭矩范围
循环扭矩检测时，由扭矩检定装置指示的循环扭矩峰值和谷值示值计算得到的平均循环扭矩范围循环扭矩范围比
Nm
Nm 循环扭矩试验时，试验机施加的最大循环扭矩范围 Nm 10min循环扭矩变动性检测时，10组循环扭矩范围的平均值 Nm* 静态扭矩进程检测时，扭矩检定装置三次示值的算术平均值 Nm* 静态扭矩回程检测时，扭矩检定装置三次示值的算术平均值 Nm* 静态扭矩进程检测时，扭矩检定装置三次示值中的最大值 Nm* 静态扭矩进程检测时，扭矩检定装置三次示值中的最小值
第i个扭矩循环时，扭矩检定装置指示的循环扭矩谷值示值（i=1， 2,3,...,10)
Nm* Nm 试验机扭矩指示装置10次循环扭矩谷值示值的第次读数 Nm 卸除扭矩以后，试验机扭矩指示装置的残余示值的最大值 Nm 15min内，试验机零试验扭矩示值变化的最大值 % 试验机扭矩的零点漂移 rad 惯性质量的角位移 % 试验机计数器示值相对误差 % 循环扭矩峰值示值相对误差 % 循环扭矩范围示值相对误差 % 静态扭矩示值相对误差
8 o. op OR 0. *也可使用其他单位， 如毫伏（mV）、毫伏每伏（mV/V）、毫米（mm）或毫米每毫米（mm/mm）等。
3
