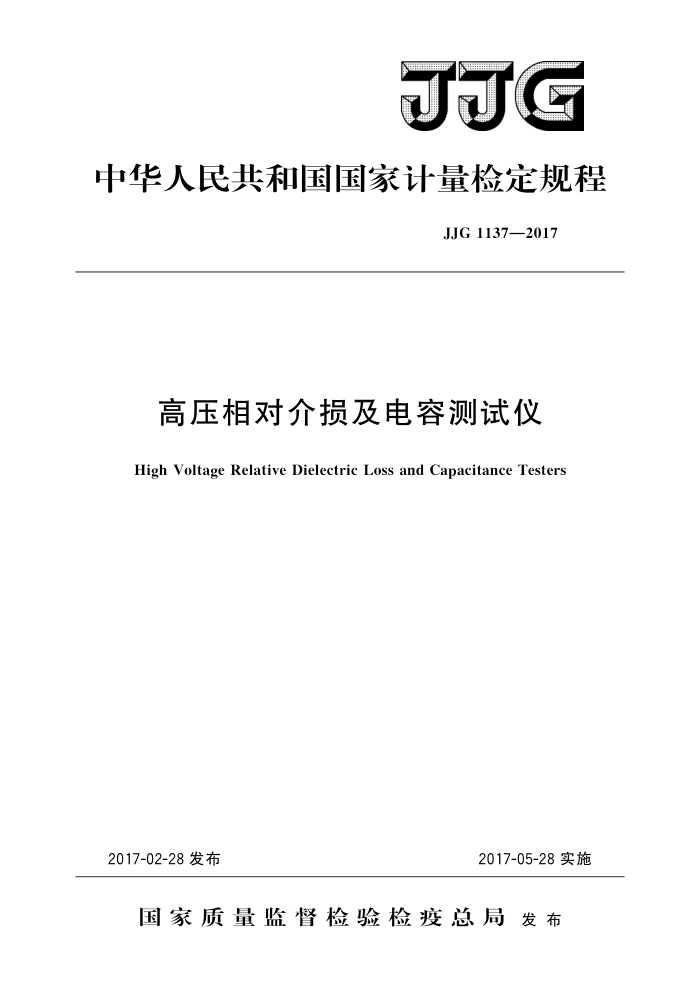

JJG
中华人民共和国国家计量检定规程
JJG 1137—2017
高压相对介损及电容测试仪
High Voltage Relative Dielectric Loss and Capacitance Testers
2017-02-28发布
2017-05-28实施
国家质量监督检验检疫总局发布 JJG 1137—2017
高压相对介损及电容
测试仪检定规程
JJG 1137—2017
Verification Regulation of High Voltage Relative
Dielectric Loss and Capacitance Testers
归口单位：全国电磁计量技术委员会高压计量分技术委员会主要起草单位：国家高电压计量站
国网四川省电力公司电力科学研究院
参加起草单位：国网河北省电力公司电力科学研究院
国网山东省电力公司电力科学研究院中国计量科学研究院
本规程委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJG 1137—2017
本规程主要起草人：
张军 (国家高电压计量站) 王斯琪（国家高电压计量站）甘德刚（国网四川省电力公司电力科学研究院）
参加起草人：
郭子娟（国家高电压计量站）潘瑾（国网河北省电力公司电力科学研究院）
王安东（国网山东省电力公司电力科学研究院）
戴冬雪（中国计量科学研究院） JJG1137—2017
目 录
引言 1 范围 2
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (5) (5) (6) (8) (9)
术语和计量单位： 3 概述· 4 计量性能要求 4.1测量范围. 4.2 准确度等级· 4.3示值最大允许误差 5通用技术要求.. 5. 1 外观及通电检查· 5. 2 绝缘电阻 5.3介电强度. 6计量器具控制·
检定条件
6.1 6.2计量标准器及辅助设备 6.3检定项目和检定方法 6.47 检定结果的处理 6.5检定周期. 附录A检定原始记录格式附录B检定证书/检定结果通知书内页格式（第2页）附录 C 检定证书/检定结果通知书检定结果页格式（第3页）
.
- JJG1137—2017
引
本规程依据JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》编写。
本规程为首次发布。
Ⅱ JJG1137—2017
高压相对介损及电容测试仪检定规程
1范围
本规程适用于各类高压相对介损及电容测试仪的首次检定、后续检定和使用中的检查。
本规程不适于各种高压介质损耗测试仪或其他具有内置式高压试验电源的介质损耗测试仪的检定。 2术语和计量单位
下列术语和定义适用于本规程。 2.1相对介质损耗relativedielectricloss
同相运行状态的两台容性设备间介质损耗因数的差值。
3概述
高压相对介损及电容测试仪（以下简称测试仪）是电力行业/系统状态检修工作中用于测量容性设备绝缘状态的带电测量仪器
测试仪主要由两路电流取样单元和便携式主机组成。测量原理见图1。
母线
=1
C
取样单元
取样
单元
主机
图1相对介损测量示意图
Cx一被试设备；Cn一参考设备；Ix一被试设备电流信号；In一参考设备电流信号
对于处于同相运行状态的两台容性设备Cx和C，测试仪通过同时测量流过Cx和 Cn的工频电流Ix和I的相位关系和幅值，计算电流基波信号的相位差值和幅值比值，从而获得Cx和C之间的相对介质损耗值和电容量比值。
4计量性能要求
4.1 测量范围
工频电流测量范围：1mA1A；
1 JJG1137—2017
电容比值测量范围：0.1~1000；相对介质损耗测量范围：一10%～10%。
4.2准确度等级
测试仪电流示值准确度等级可分为0.5级、1级和2级，测试仪电容比值和相对介损准确度等级可分为1级、2级和5级。 4.3示值最大允许误差
测试仪的示值最大允许误差采用绝对误差表示，如公式（1）。
(1)
△=±(a%Xx+b%Xm)
式中： Xx一一被检测试仪的读数值（显示值）； Xm被检测试仪的量程； a——与读数有关的误差系数； b——与满度值有关的误差系数。 a，b数值由生产厂家给出，其中b应不大于a/4，且a十b之和应不大于准确度等
级对应的数值。
5通用技术要求
5.1外观及通电检查 5.1.1外观检查
测试仪外观应完好，有专用的接地端钮，且有明显的接地标志。测试仪面板、机壳或铭牌上应明确标明产品名称、型号规格、测量范围、准确度等级、制造厂名称、出厂日期、出厂编号、制造标准等信息。 5.1.2通电检查
测试仪通电后显示屏、各功能开关、按钮和指示灯应能正常工作。 5.2绝缘电阻
对于采用交流220V供电的测试仪：电源部分和机壳之间的绝缘电阻应不小于
20 M2. 5.3介电强度
对于采用交流220V供电的测试仪，主机电源部分和机壳之间应能承受工频2kV 电压，历时1min，无飞弧和击穿现象。 6计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 6.1检定条件
测试仪的检定条件应满足以下要求：
环境温度：（20士5）℃；一相对湿度：30%～80%；一电源频率：（50士0.5）Hz；
2 JJG1137—2017
电源电压：（220士11）V；电源波形畸变率：不大于5%。
6.2计量标准器及辅助设备 6.2.1测试仪标准装置
计量标准装置的工作电流及相对介质损耗范围应能覆盖测试仪量程：各参量引入测量扩展不确定度（k=2）应不超过被检测试仪最大允许误差绝对值的1/3。 6.2.2辅助设备 6.2.2.1绝缘电阻测试仪
准确度等级不低于10级、额定电压1kV。 6.2.2.2耐电压测试仪
准确度等级不低于5级、输出电压不低于2kV。 6.3检定项目和检定方法 6.3.1检定项目
检定项目见表1。
表1检定项目首次检定
检定项目外观及通电检查绝缘电阻工频耐压の电流示值误差
使用中检查
后续检定
+ + + + + +
+ +
+
+ + +
+ + +
电容比值（电容值）示值误差
损耗因数差值误差注： 1符号“十”表示需要检定，符号“一”表示不需检定； 2①表示适用时。
6.3.2检定方法 6.3.2.1 外观及通电检查
采用目测法进行外观及通电检查，结果应满足5.1的要求 6.3.2.2绝缘电阻
使用绝缘电阻表测量被检测试仪电源输人端与机壳之间的绝缘电阻，试验电压 1kV，结果应满足5.2的要求。 6.3.2.3介电强度
使用耐电压测试仪在被检测试仪的电源输人端与外壳之间，施加电压2kV，历时 1min，结果应满足5.3的要求 6.3.2.4电流示值误差
按图2接线，电流值按量程范围均匀选取不少于10个测量点，按（2）式计算误差，
