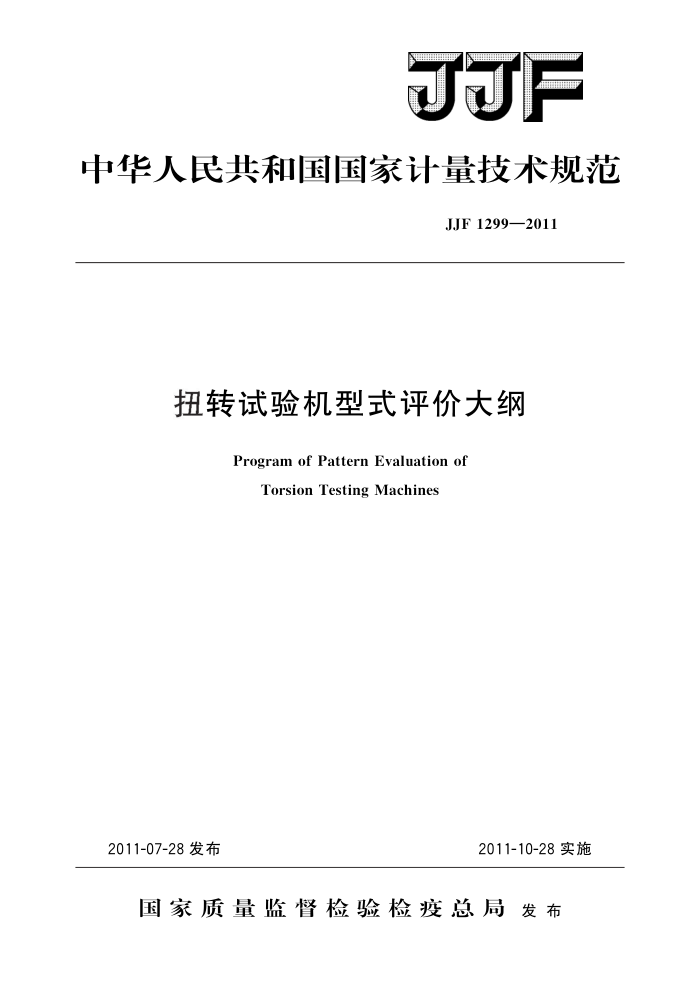

JJF
中华人民共和国国家计量技术规范
JJF 1299—2011
扭转试验机型式评价大纲
Program of Pattern Evaluation of
Torsion Testing Machines
2011-10-28实施
2011-07-28发布
国家质量监督检验检疫总局发布 JJF1299—2011
扭转试验机型式评价大纲 Program of Pattern Evaluation of
JJF 1299—2011
Torsion Testing Machines
本规范经国家质量监督检验检疫总局于2011年7月28日批准，并自
2011年10月28日起施行。
归口单位：全国力值硬度计量技术委员会主要起草单位：上海市计量测试技术研究院参加起草单位：中国计量科学研究院
浙江省计量科学研究院
宝山钢铁股份有限公司特钢事业部
浙江省安吉县质量技术监督检测中心
本规范由全国力值硬度计量技术委员会负责解释 JJF1299—2011
本规范主要起草人：
张贵仁（上海市计量测试技术研究院）胡刚（中国计量科学研究院）
参加起草人：
沃兆廷（上海市计量测试技术研究院）
王昊（浙江省计量科学研究院）蔡士达（宝山钢铁股份有限公司特钢事业部）张水金（浙江省安吉县质量技术监督检测中心） JJF1299—2011
目 录
1 范围· 2
(1) (1 ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (4) (4) (4) (5) (5) (5) (6) (11) (12) (13)
引用文献…· 3概述· 3.1用途 3.2结构原理 4法制管理要求 4.1计量单位.. 4.2准确度要求 4.3 计量法制标志和计量器具标识的要求. 4.4申请单位应提交的技术资料和试验样机 5计量要求 5. 1 扭矩施加系统· 5. 2 扭矩测量系统· 5.3 主动夹头转角测量装置 5. 4 扭角测量系统， 6
通用技术要求 6.1电气设备.. 6.2 安全保护装置 6.3 耐运输颠簸性能 6.4 其他要求 7 型式评价项目 8 试验项目的试验条件和方法 8.1 试验目的… 8.2 试验条件.. 8.3试验项目的试验方法： 9 型式评价结果的判定， 10型式评价原始记录格式附录A计量器具型式评价原始记录格式
. JJF1299—2011
扭转试验机型式评价大纲
1范围
本大纲适用于机械式、电子式扭转试验机及专用扭转试验机（以下简称扭转机）的型式评价。本大纲不适用于金属线材扭转机的型式评价。
2引用文献
JJG269一2006扭转试验机 JJG762—2007引伸计 JJF1096一2002引伸计标定器校准规范 JJF1115一2004光电轴角编码器校准规范 GB/T2611一2007试验机通用技术要求 GB10128一2007金属材料室温扭转试验方法 GB5226.1一2008/IEC60204-1：2005机械电气安全机械电气设备 第1部分：
通用技术条件
JB/T9370一1999扭转试验机技术条件上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文
件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲
3概述 3.1用途
扭转机主要应用于材料及制成品的扭转力学性能的测量，也可用于材料及制成品的扭转破坏等性能试验。 3.2结构原理
扭转机根据力矩（偶）平衡的原理工作，可具有多种结构形式，但均须有扭矩测量
机构、扭矩施加系统和受扭试样的夹持装置。需要给出试样扭角的扭转机，应该配备夹头转角测量装置或扭转计。
4法制管理要求
4.1计量单位
扭转机应采用法定计量单位。 扭矩的单位采用牛［顿米（符号：Nm）及其倍数或分数单位转角（或扭角）的单位采用度（符号：°）及其倍数或分数单位。 转速的单位采用转每分（符号：r/min）及其倍数或分数单位。
I JJF1299—2011
4.2准确度要求
扭转机按其各项技术指标划分为0.5级、1级两个级别。各级别的技术指标见表1。 4.3计量法制标志和计量器具标识的要求
必须在扭转机机身的明显部位标注计量法制标志和计量器具标识，其标志和标识应清晰可辨、牢固可靠。 4.3.1计量法制标志的内容
一制造计量器具许可证的标志和编号（试验样机应预留位置）；一计量器具型式批准标志和编号（试验样机应预留位置，本项不是强制性规定）；一产品合格印、证（此项可与扭转机本体分开设置）。
4.3.2计量器具标识的内容
一名称；
规格、型号；额定扭矩值；级别；出厂日期、编号；制造者名称。
-
4.4申请单位应提交的技术资料和试验样机 4.4.1申请单位应提交的技术资料
样机照片；产品标准（含检测方法）；总装图、电路图和主要零部件图；使用说明书；制造单位或技术机构所做的试验报告。
4.4.2试验样机
申请单位应按下列原则提供试验样机：按单一产品申请的，样机数量为（1～3）台；按系列产品申请的，每个系列产品中抽取三分之一具有代表性的规格产品（由承担试验的技术机构根据申请单位提供的技术资料确定，原则上应包括该系列产品中额定扭矩值中最大和最小的两种规格）：每种规格的样机数量，按单一产品的原则执行。按以上原则，数量太多的，可适当减少样机数量。
在技术机构的实验室安装、试验有困难的，可由技术机构提出，经委托的政府计量行政部门同意后，技术机构可以派技术人员到申请单位的生产现场或者使用现场进行试验。 5计量要求
5.1扭矩施加系统 5.1.1一般性能 5.1.1.1移动夹头应能沿导轨灵活移动、无卡滞现象、且保证足够大的范围，能方便试样安装及进行扭矩、扭角试验。能方便进行扭矩、扭角（或转速）的计量检定与校准。 2 JJF1299—2011
5.1.1.2主动夹头施加或平衡扭矩时，应平稳、连续、无明显冲击和脉动现象， 5.1.1.3在试验过程中夹头不应有损伤，不应与试样产生相对滑移。 5.1.2同轴度
扭转机两夹头的同轴度：≤$0.3mm； 5.1.3扭转速度
扭转夹头的转速应满足下列要求： a）扭转速度的示值相对误差：士1.0%； b）扭转速度的示值重复性：≤1.0%。
5.2扭矩测量系统 5.2.1一般性能 5.2.1.1与计量性能有关的附件应齐全完好，标注相应标志、标记，不得更换或混淆使用。 5.2.1.2电子式扭矩测量装置的零点漂移在15min内不超出测量下限的士1.0%； 5.2.1.3扭矩测量装置应有零点调节功能、最大试验值保存功能及扭转方向识别功能 5.2.2扭矩计量性能
各级别扭转机的扭矩计量性能应符合表1技术指标。
表1各级别扭转机的扭矩计量技术指标相对分辨力 示值相对误差
示值重复性
回零误差 %FS 0. 5 1. 0
技术指标
% 0. 25 0. 5
% 0. 5 1. 0
% ±0.5 ±1. 0
0. 5 1
准确度级别
注：对于机械式扭转机，带与不带被动针和记录装置其示值相对误差均应符合表1的技术指标。 5.3主动夹头转角测量装置 5.3.1一般性能 5.3.1.1主动夹头转角测量装置应有零点调节功能，最大试验值保存功能及扭转方向识别功能。 5.3.1.2主动夹头转角的测量范围一般为5°360° 5.3.2转角测量装置计量性能
主动夹头转角测量装置的计量性能应符合表2技术指标。
表2夹头转角测量装置计量技术指标
分辨力（°) 0.025
示值相对误差（%）
示值重复性（%）
±1
1
5.4扭角测量系统
扭角测量系统由扭转计及配套指示装置组成，用于测量试样标距内的扭角。 5.4.1扭角测量下限为0.5°，测量上限≥12°。 5.4.2扭转测量系统的计量性能应符合表3的技术指标。
3 JJF1299—2011
表3扭转计的计量指标
扭角示值误差
扭角示值重复性
标距误差
扭角分辨力
() 0.001
% ±0.5 注：扭角示值误差、示值重复性取其大值。
相对（%） ±1. 0
相对（%)
绝对（°） ±0.005
绝对（°） 0.005
1. 0
6通用技术要求
6.1电气设备 6.1.1绝缘电阻不应小于1M2。 6.1.2在动力电路导线和保护联结电路（如机壳）之间施加最大试验电压近似1s时间，不应出现击穿放电现象。 6.2安全保护装置 6.2.1扭转机的过载保护装置应灵敏、可靠，当扭矩超过每挡量程上限的2%～5% 时，安全装置应立即动作，自动停机。 6.2.2当扭转机的扭矩或者扭转角超过设定值时，安全装置应立即动作，自动停机。 6.2.3试样断裂后扭转机应自动停机。 6.3耐运输颠簸性能
扭转机在包装条件下，应能承受运输颠簸试验而无损坏。试验后，扭转机不经调修（不包括操作程序准许的正常调整）仍应符合本大纲的全部计量要求，通用技术要求。 6.4其他要求
扭转机的基本要求、装配质量、机械安全防护和外观质量等，应符合GB/T2611- 2007中第3章、第4章和第10章的规定。
型式评价项目
7
试验机型式评价项目见表4。
表4试验机的型式评价试验项目表
序号 项目类别 1 2
项目属性主要单项主要单项主要单项主要单项非主要单项主要单项主要单项非主要单项主要单项
型式评价项目
计量单位准确度要求
观察项目 法制管理要求
3 4 5 6
计量法制标志和计量器具标识提交的技术资料和试验样机
一般性能同轴度扭转速度一般性能
扭矩施加系统
试验项目 计量要求
L
8 9 4
扭矩测量系统
示值相对分辨力
