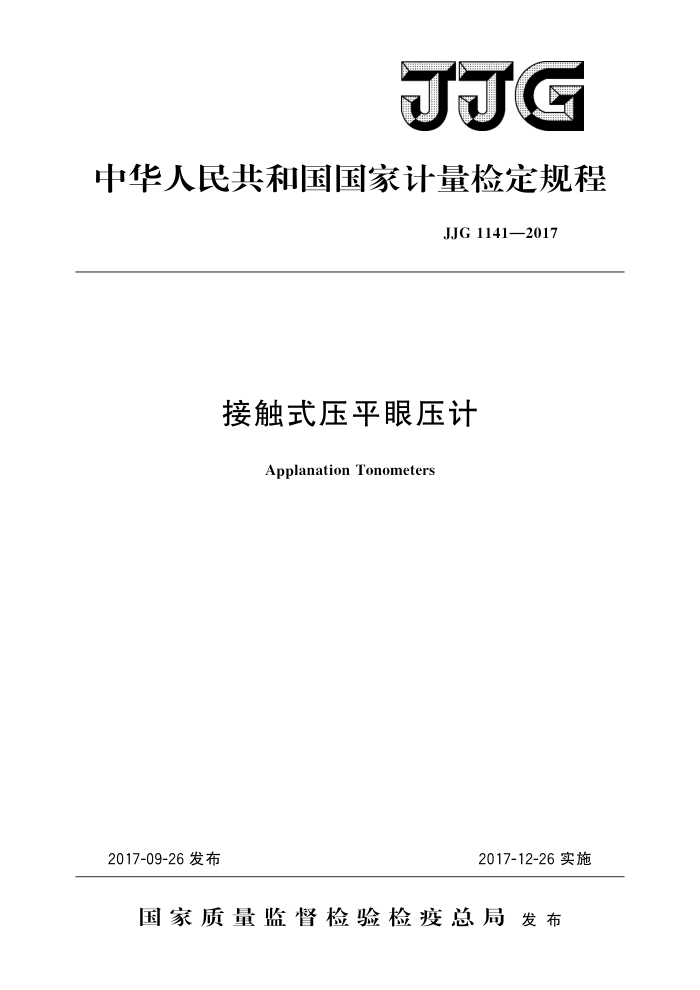

JJG
中华人民共和国国家计量检定规程
JJG 1141—2017
接触式压平眼压计
Applanation Tonometers
2017-12-26实施
2017-09-26发布
国家质量监督检验检疫总局发布 JJG 1141—2017
接触式压平眼压计检定规程
JJG 1141—2017
Verification Regulation of
Applanation Tonometers
归口单位：全国压力计量技术委员会起草单位：中国计量科学研究院
上海市计量测试技术研究院
本规程委托全国压力计量技术委员会负责解释 JJG 1141—2017
本规程主要起草人：
朱建平（中国计量科学研究院）李飞（中国计量科学研究院）胡安伦（上海市计量测试技术研究院）
参加起草人：
杨磊（中国计量科学研究院）张忠立（上海市计量测试技术研究院） JJG1141—2017
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (5) (5) (6) (7)
范围· 2 引用文件· 3 术语和计量单位 3.1眼内压…· 3.2计量单位…
1
概述· 5 计量性能要求 5.1 作用力最大允许误差： 5.2 压平圆直径· 5.3测量头前表面平面度 6通用技术要求 6.1外观要求· 6.2 测量头
4
计量器具控制 7.1检定条件 7. 2 检定项目 7. 3 检定方法 7.4 检定结果的处理… 7.5检定周期附录A压平眼压计检定原始记录格式附录B压平眼压计检定证书/检定结果通知书内页格式
7
I JJG 1141—2017
引言
本规程主要参照国际标准ISO8612一2009《眼科仪器一眼压计》（Ophthalmicin struments一Tonometers）的内容，并依据JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》等技术规范制定
本规程为首次发布。
II JJG1141—2017
接触式压平眼压计检定规程
1范围
本规程适用于光学-机械结构、测量头作用力（以下简称作用力）范围至少包括（0～49）mN的接触式压平眼压计（以下简称压平眼压计）的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用了下列文件： GB/T11337一2004平面度误差检测 ISO8612一2009眼科仪器-眼压计（Ophthalmicinstruments一Tonometers）凡是注日期的引用文件，仅注日期的版本适用于本规程。凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
以下术语及定义适用于本规程：
3.1眼内压intraocularpressure（1OP）[ISO8612—2009]
指眼球内的压力，简称眼压，单位为千帕（kPa）。
3.2计量单位unitofmeasurement
本规程采用的计量单位有：毫牛（mN）、毫米（mm）。 4概述
眼压计是在眼科诊断中，用于测量人体眼压的一种专用仪器。 压平眼压计的工作原理是基于Imbert-Fick原理：将眼球视为一个理想的表面干燥
的弹性薄壁圆球，则内部眼压P、作用力F和角膜被压平面积A具有如下关系：
P=F/A
(1)
测量时通常与裂隙灯配合使用，用压平眼压计测量头压平一定面积的角膜，根据所
需的作用力来测定眼压（见图1）。
图1压平眼压计测量示意图
- JJG1141—2017
压平眼压计主要由测量头、测量臂、作用力旋钮以及连接测量臂和作用力旋钮的机械传动装置等组成（见图2）。
2
图2压平眼压计外观图
1一测量头；2一测量臂；3一作用力旋钮
1）测量头：为一透明圆锥形塑料柱，内部具有双棱镜结构。测量眼压时测量头前表面与人眼角膜接触，控制角膜被压平的面积。
2）测量臂：顶端与测量头连接，底端与仪器内部的机械传动装置相连，控制着测量头作用力。
3）作用力旋钮：与仪器内部的机械传动装置连接，调节测量头的作用力 5计量性能要求 5.1 作用力最大允许误差
压平眼压计作用力的最大允许误差应符合表1的规定。
表1压平眼压计作用力的最大允许误差
作用力标称值
最大允许误差
作用力刻度
mN 9.81 19.61 29.42 39.23 49.03 58.84 68.65 78.45
mN ±0.98 ±0.98 ±0.98 ±1.18 ±1.47 ±1.77 ±2.06 ±2.35
1 2 3 4 5 6 7 8
注：标尺式的按作用力刻度检定，数显式的按作用力标称值检定。
5.2 压平圆直径
角膜的压平圆直径为（3.06士0.02）mm。 5.3 测量头前表面平面度
测量头前表面直径4mm中心区域内的平面度误差小于3um。
2 JJG1141—2017
6通用技术要求
6.1外观要求 6.1.1压平眼压计应有铭牌标志，标明仪器名称、型号、生产企业及仪器编号等信息。 铭牌应牢固，字迹应清晰。 6.1.2压平眼压计外观应整洁、完好，不应有影响使用的锋棱、毛刺等疵病。 6.1.3压平眼压计各部分应连接紧密，活动环节应定位牢固，运动平稳可靠，调整时应轻松顺畅。 6.1.4在不使用附加重量的情况下，压平眼压计的作用力范围至少应为（0～49）mN，且连续可调。 6.1.5用线性划分的标尺显示作用力时，刻线应平直等宽，线宽不超过两刻线间距的四分之一，定位标志线宽度不大于标尺刻线的宽度。标尺最小刻度表示的作用力不超过 1.96mN，并应在主要刻度处用数字明确标识。 6.1.6用数字显示器显示作用力时，分辨力应不超过0.98mN。 6.2测量头 6.2.1测量头前表面及外沿应手感光滑，不应存在可能危害眼睛的裂痕、裂缝或缺口等表面缺陷。 6.2.2测量头上的角度标识应清晰可辨，且不易脱落。
7 计量器具控制 7.1检定条件 7.1.1检定设备 7.1.1.1作用力检测装置
压平眼压计通常设计为在水平方向压平角膜测量眼压，因此作用力检测装置应保证能在水平方向进行力值测量，测量范围为（0～80）mN，最大允许误差不超过被测作用力最大允许误差的五分之一。
注：作用力检测装置在测量中，不应对测量头造成可能危害患者的损伤。 7.1.1.2光学极限量规
如图3所示，由左边一条垂线和右边两条垂线组成，水平方向有虚线分隔。左边垂
线与右边两条垂线的间距分别为3.04mm和3.08mm，最大允许误差为士0.005mm。
3. 04 3. 08
图3光学极限量规（单位为mm）
3
