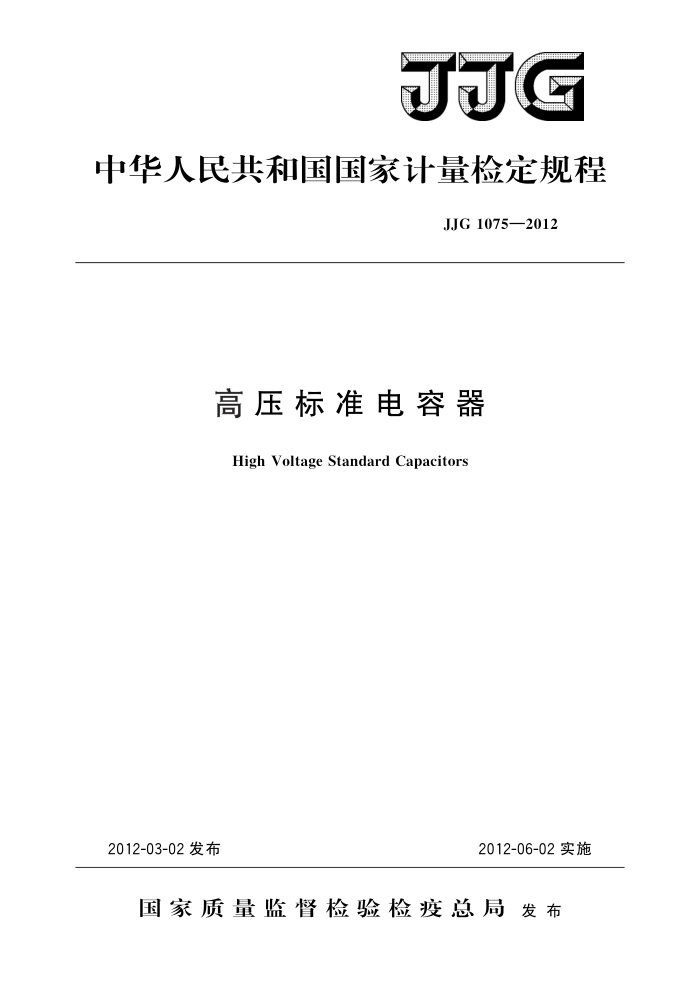

JJG
中华人民共和国国家计量检定规程
JJG1075—2012
高压标准电容器
High Voltage Standard Capacitors
2012-06-02实施
2012-03-02发布
国家质量监督检验检疫总局发布 JJG1075—2012
高压标准电容器
检定规程
JJG 1075—2012
Verification Regulation of High Voltage Standard Capacitors
归口单位：全国电磁计量技术委员会主要起草单位：国家高电压计量站
湖北省电力公司电力试验研究院
新疆计量测试研究院
参加起草单位：四川省电力试验研究院
安徽省电力试验研究院
上海思创电器设备有限公司
本规程委托全国电磁计量技术委员会负责解释 JJG1075—2012
本规程主要起草人：
王乐仁（国家高电压计量站）项琼 (国家高电压计量站) 王永勤（湖北省电力公司电力试验研究院）张宋强（新疆计量测试研究院）
参加起草人：
袁恒（四川省电力试验研究院) 朱琪 (安徽省电力试验研究院) 朱斌 （上海思创电器设备有限公司) JJG1075—2012
目 录
引言
(IⅡ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (6) (6) (7) (9)
范围· 2 引用文件· 3
1
概述 4 计量性能要求 4.1电容量误差 4.2 损耗因数. 4.3电压系数.. 4.4内附电容分压器 4.5 稳定性 5通用技术要求 5.1铭牌、端子及标志 5.2绝缘强度. 5.3 压力表…· 5. 4 保护装置· 6计量器具控制 6.1 检定条件· 6.2 检定项目…· 6.3 检定方法. 6.4检定结果的处理· 6.5 检定周期·· 附录A检定原始记录格式附录B检定证书/检定结果通知书内页格式
.
- JJG1075—2012
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》编制。 本规程参照采用了JB1811一1992《压缩气体电容器》有关压缩气体电容器计量性
能的规定，并与已颁布的JJG496一1996《工频高压分压器》、JJG563一2004《高压电容电桥》、JJG1021一2007《电力互感器》以及JJG314一2010《测量用电压互感器》相协调。
本规程是首次制定的国家计量检定规程。
ⅡI JJG1075—2012
高压标准电容器检定规程
1范围
本规程适用于额定频率50（60）Hz、额定电压10kV及以上的有屏蔽电极结构的高压标准电容器的首次检定、后续检定和使用中的检查 2引用文件
本规程引用了下列文件： JJG496一1996工频高压分压器 JJG563一2004高压电容电桥 GB/T16927.1高电压试验技术第一部分：一般试验要求凡是注日期的引用文件，仅注日期的版本适用于该规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
高压标准电容器是电容量和损耗因数的稳定度都达到10-4量级以上的高电压精密电容器。它的电极结构包括用金属材料制成的高压电极、测量电极和屏蔽电极，它的绝缘结构包括支撑高压电极的高压绝缘套管和固定测量电极与屏蔽电极的绝缘支座。气体绝缘高压标准电容器的电极密封在压力容器中，容器内充填有SF6、N、CO，这类绝缘气体；真空绝缘高压标准电容器的电极密封在高真空度的容器中。损耗极小的固体和液体材料也可以作为高压标准电容器的绝缘介质。
高压标准电容器最重要的计量性能表现为电容量及损耗因数与工作电压的相关性（简称为电压系数）极小，达到10-5量级。因此它们的电容量及损耗因数都可以在较低电压下（如10%额定电压下）校准，然后在高电压下作为电容量和损耗因数的标准器使用。
4计量性能要求
4.1电容量误差
在表1的参比条件下，高压标准电容器的电容实测值与铭牌或证书给出的标称电容值的偏差应不超过士0.3%。
注：当铭牌值与有效证书值不一致时，以有效证书值为准。以下各条中遇有铭牌值与有效证书
值不一致时均同样处理。
4.2损耗因数
在表1的参比条件下，高压标准电容器的损耗因数实测值与铭牌或证书给出的标称损耗因数值偏差应不超过士1×10-4。
1 JJG1075—2012
额定电压110%的工频试验电压。 5.3压力表
气体绝缘高压标准电容器应有压力表，指示内部气压，示值误差不超过士20kPa。 5.4保护装置
高压标准电容器的测量电极与接地底座之间如果装有气体放电管，放电管应能从安装座卸下或从电路断开，不得对绝缘强度试验产生影响。
6计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 6.1检定条件 6.1.1环境条件 6.1.1.1环境气温5℃～35℃，相对湿度不大于75%。 6.1.1.2因环境电磁干扰引起的测量误差不大于被检高压标准电容器允许限值的1/10，环境电磁干扰可用变动试品位置及测量电缆位置的方法检查。检定时使用的高压电容电桥应置于屏蔽室内。 6.1.1.3试品及检定用标准器具在检定条件下预先存放时间不得少于24h；额定电压超过500kV的试品，其预存放时间应不少于36h；额定电压超过1MV的试品，其预存放时间应不少于54h。 6.1.2电源条件
电源的实际频率应为50Hz士0.5Hz（60Hz土0.6Hz）。电源电压的波形失真不大于5%。检定用高压试验电源的随机波动对高压电容电桥测量示值的影响应不超过被检高压标准电容器允许限值的1/10。 6.1.3所使用的计量标准器 6.1.3.1高压电容电桥
使用电容比率准确度0.05级及以上，介质损耗因数差值准确度0.5级及以上的高压电容电桥。
使用西林型电桥作为测量标准器时，屏蔽电位调节装置产生的附加误差，应不超过被检高压标准电容器充许限值的1/10；使用有源电流比较仪电桥作为标准器时，内置电流反馈放大器产生的附加误差，应不超过被检高压标准电容器允许限值的1/10。 6.1.3.2标准电容量具
检定电容值使用的标准电容量具应为精密高压电容器，其电容量误差不超过土0.05%，额定电压不低于10kV；检定损耗因数和电容量电压系数使用的标准电容量具应为精密压缩气体电容器，额定电压不低于被检高压标准电容器的额定电压，损耗因数和电容量电压系数均不超过1×10-5。 6.1.3.3测量内附电容分压器实际分压比使用的标准装置应符合JJG496第2章有关检定1等准确度的工频高压分压器的要求。 6.1.3.4绝缘电阻表
绝缘电阻表的工作电压额定值为1kV，准确度不低于10级。
3
